Elementos de control e indicadores
5.1 Elementos de control e indicadores del Mobile Panel 277 RO
5.1.3.3
Tecla STOP con caja de conexiones Plus
Resumen
En la caja de conexiones PN Plus no está implantada la función "Bucle de parada". El bucle
de dos circuitos se realiza mediante cuatro relés montados sobre la pletina.

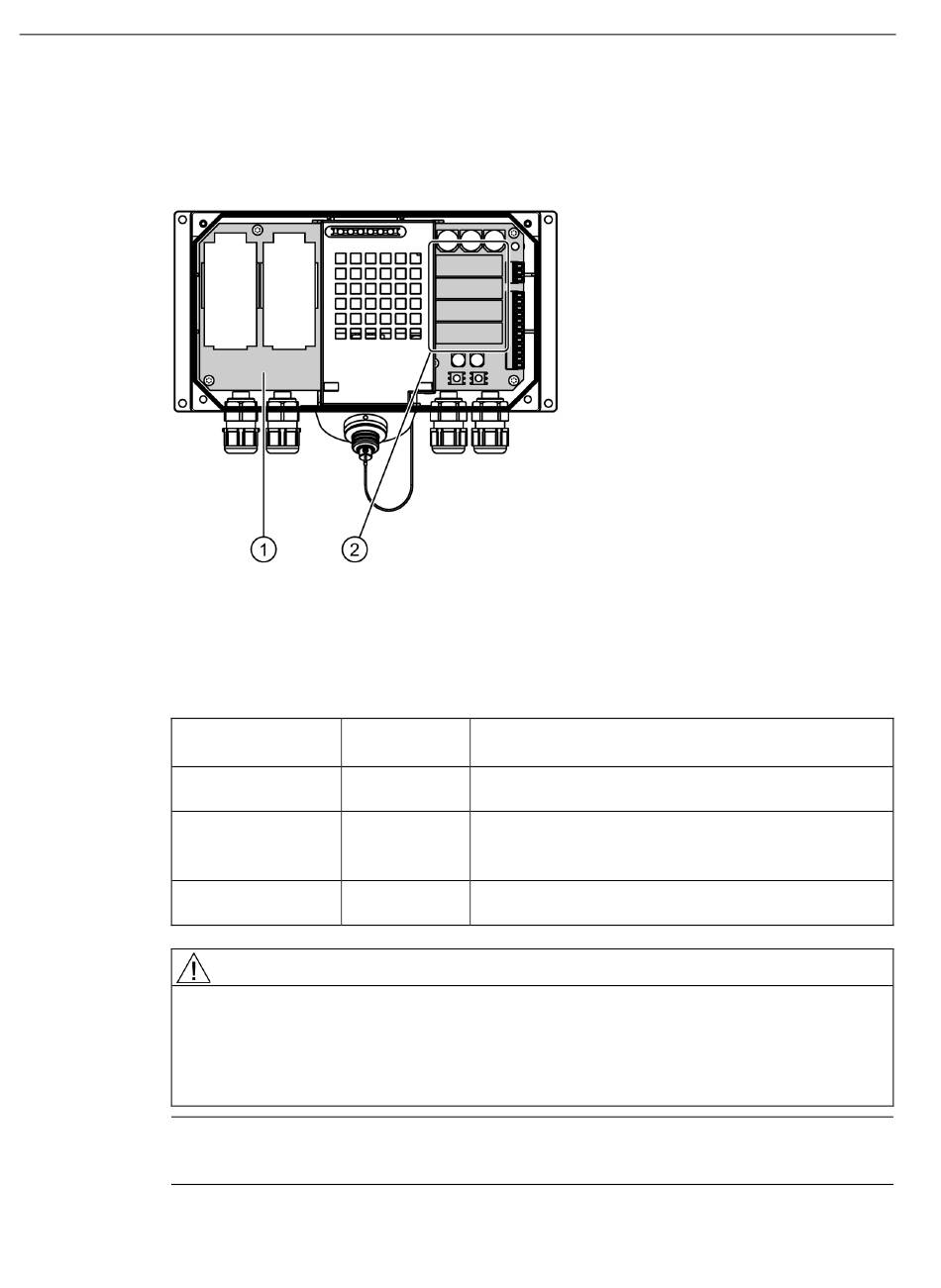

①
②
Estados del circuito de parada normal o de parada de emergencia en la caja de conexiones Plus
Estados del circuito de parada normal o de parada de emergencia estando conectado el
Mobile Panel 277 RO con tecla STOP y caja de conexiones PN Plus:
Mobile Panel 277 RO
Está conectado
Está conectado
No está conectado
Desenchufar el Mobile Panel 277 RO
Si desenchufa el Mobile Panel 277 RO de la caja de conexiones PN Plus, se cerrará el
circuito de parada normal o de parada de emergencia y se anulará el estado de parada del
sistema que se vigila. Esto es independiente de si estaba pulsada la tecla STOP en el
Mobile Panel 277 RO.
Nota
Entre la activación de la tecla STOP y la reacción de los contactos de parada en la caja de
conexiones Plus transcurren aprox. 100 ms.
66
Platina
Relé
Tecla STOP
No pulsada
Pulsada
ADVERTENCIA
Estado del circuito de parada normal o de parada de
emergencia
El circuito de parada normal o de parada de emergencia
permanece cerrado.
El circuito de parada normal o de parada de emergencia
está abierto.
Se efectúa la parada del sistema a vigilar.
–
El circuito de parada normal o de parada de emergencia
permanece cerrado.
