88
7.5 Montaje del bastidor especial
7.5.1
Montaje de las piezas del bastidor

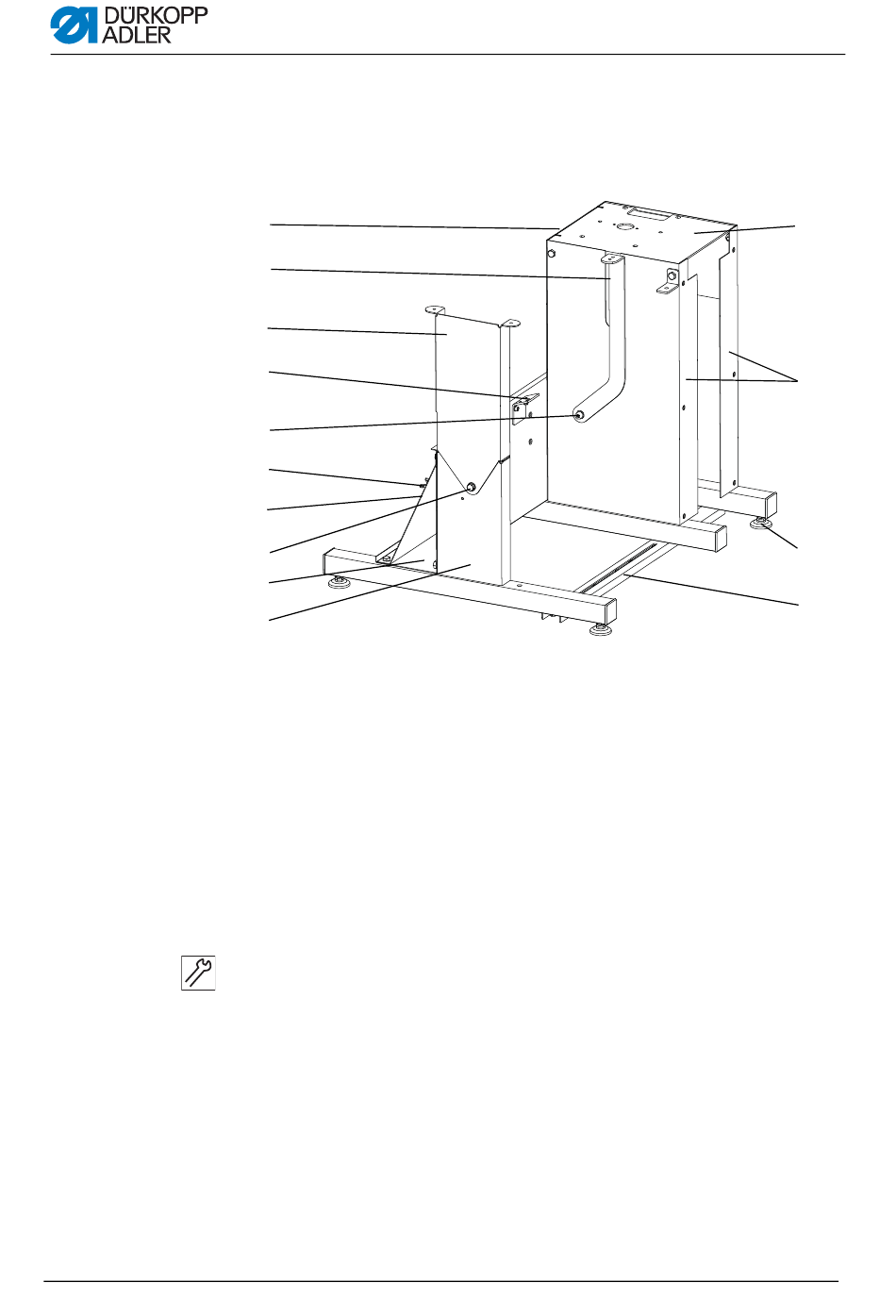

Fig. 48: Montaje de las piezas del bastidor
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
(1) - Tablero trasero del larguero
(2) - Sujeción plegable del tablero de
la mesa
(3) - Cara lateral izquierda superior
(4) - Soporte para el transmisor de
valor teórico
(5) - Bisagra de la sujeción del tablero
(6) - Sujeción para la jarra de aceite
(7) - Travesaño trasero
(8) - Bisagra de la cara lateral izquierda
1. Atornille, solo con el tornillo inferior, las dos caras laterales del
larguero del bastidor (13) con el tablero trasero del larguero (1),
así como el travesaño delantero (9) y la cara lateral izquierda
inferior (10) y fije correctamente este tornillo.
2. Atornille el cabezal (14).
3. Atornille el travesaño trasero del larguero (7) y todos los
tornillos del tablero trasero del mismo (1).
4. Atornille la bisagra del soporte de placa (5) incluyendo el
soporte abatible del tablero de la mesa (2).
(9) - Travesaño delantero
(10) - Cara lateral izquierda inferior
(11) - Pie transversal
(12) - Soporte del ajuste
(13) - Cara laterales del larguero
del bastidor
(14) - Cabezal
Instrucciones de uso 969 - 00.0 - 08/2014
Montaje
⑭
⑬
⑫
⑪
