Central de control de incendios IQ8Control C/M
Cabina de ampliación con impresora
La opción de montaje con impresora requiere una cabina solo para la impresora integrada y el frontal de
operación (debido a la profundidad de la impresora). La Placa Base y todas las tarjetas se deben integrar en
una carcasa separada. La fuente de Alimentación y dos baterías de máximo de 24Ah pueden instalarse en la
carcasa inferior de la central.

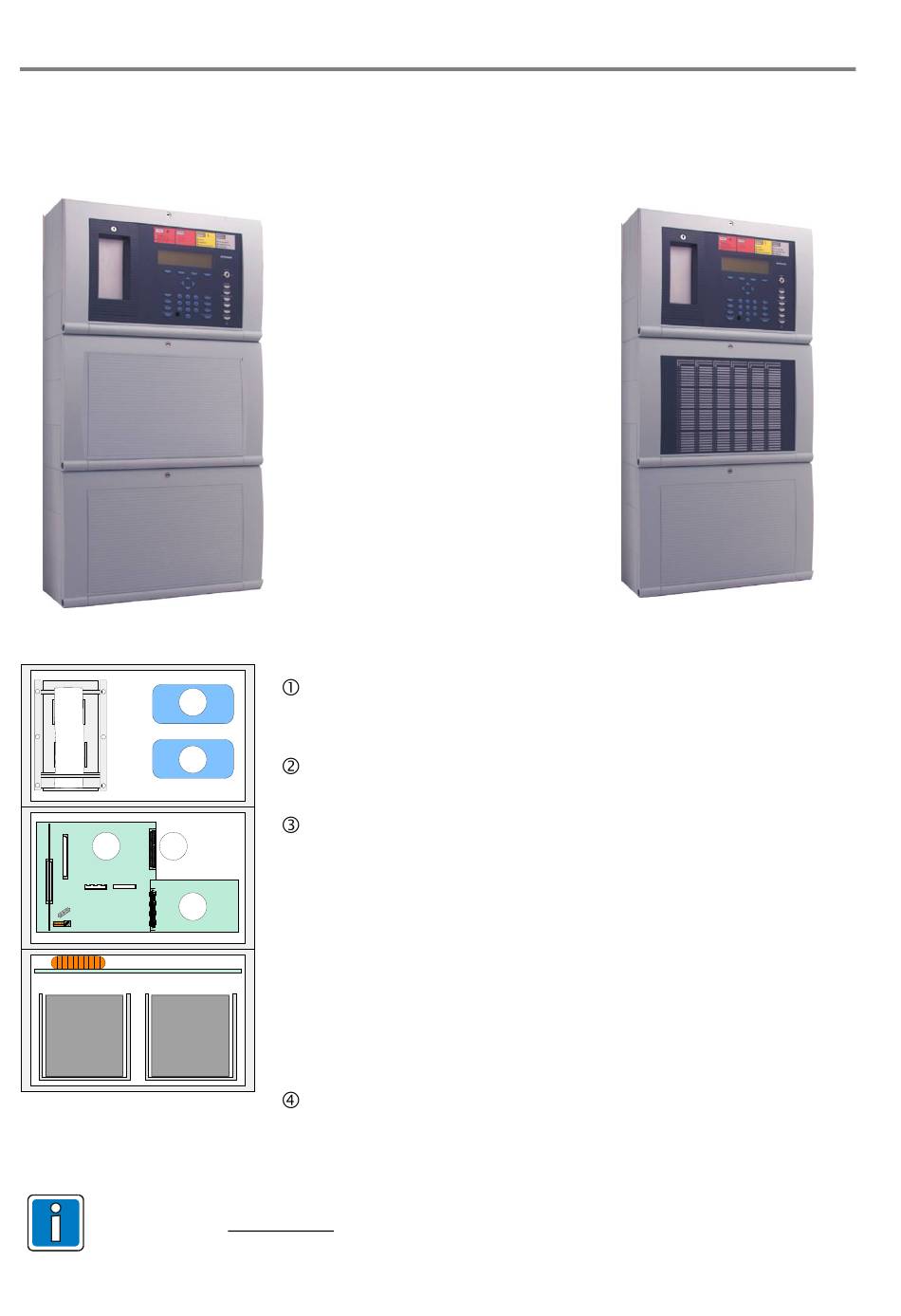

Fig. 9: Cabina de tres cuerpos para central IQ8Control M con Impresora
1
1
2
3
4
Fig. 10: Posición de componentes cabina de tres cuerpos IQ8Control M
Debe asegurarse que el montaje de los equipos se corresponde con alguna de estas
configuraciones. No es posible realizar otras configuraciones debido a la longitud de cableado del
frontal, la impresora y los cables de conexión de baterías.
16
Canina de expansión con teclado e
impresora
Cabina de expansión vacía
789303
Zona libre
(instalación para transponders esserbus
Placa Base / fuente de alimentación /
ranura para micromódulos
Placa de Relés EN54 adicional
(sin ranura para micromódulos)
o Placa de Relés EN54 (con 1 ranura para
micromódulo)
o Placa de Expansión con 1 ranura (sin relés)
o Placa de Expansión (con 3 ranuras para
micromódulo)
en conector 1 de placa base 1
Placa de Expansión (con 3 ranuras para
micromódulo)
en conector 2 de placa base
®
)
Ref. No. 772479
Ref. No 772477
Ref. No 772478
Ref. No. 772476
Ref. No. 772476
doc. 798951.10.E0 / 08.09
