Capítulo 5: Instrucciones Intelligent Box (IBox)
Configuración de CTRIO (CTRIO) (IB-1000)
1 Esta instrucción define toda la información común para un módulo específico de CTRIO que
sea usado por las otras instrucciones IBox de CTRIO (por ejemplo, CTRLDPR - cargar perfil
DS5 Usado
N/A deCTRIO, CTREDRL - CTRIO corregir y recargar una tabla de valores predefinidos,
HPP
2
CTRRTLM - Modo Run to limit de CTRIO ...).
Los parámetros de entradas-salidas para esta instrucción se
3
pueden copiar directamente de la configuración del banco
de trabajo de CTRIO para este módulo de CTRIO.
4
Usted debe tener los IBoxes de configuración de CTRIO en
la parte superior de su programa ladder o de etapas junto
5
con cualquier otros IBoxes de configuración.
Si usted tiene más de un CTRIO en su PLC, usted debe
6
tener un IBox de CTRIO diferente para CADA módulo de
CTRIO en su sistema que use alguna instrucción de IBox
7
CTRIO . Cada IBox de configuración de CTRIO debe
tener un ÚNICO valor de número de CTRIO. Ésto es cómo los IBoxes CTRIO se distinguen
8
entre los diferente módulos de CTRIO en su sistema.
El parámetro del espacio de trabajo(Workspace) es un registro interno, privado usado por este
9
IBox y DEBE SER ÚNICO en esta una instrucción y NO DEBE ser usado en cualquier otro
lugar en el programa.
10

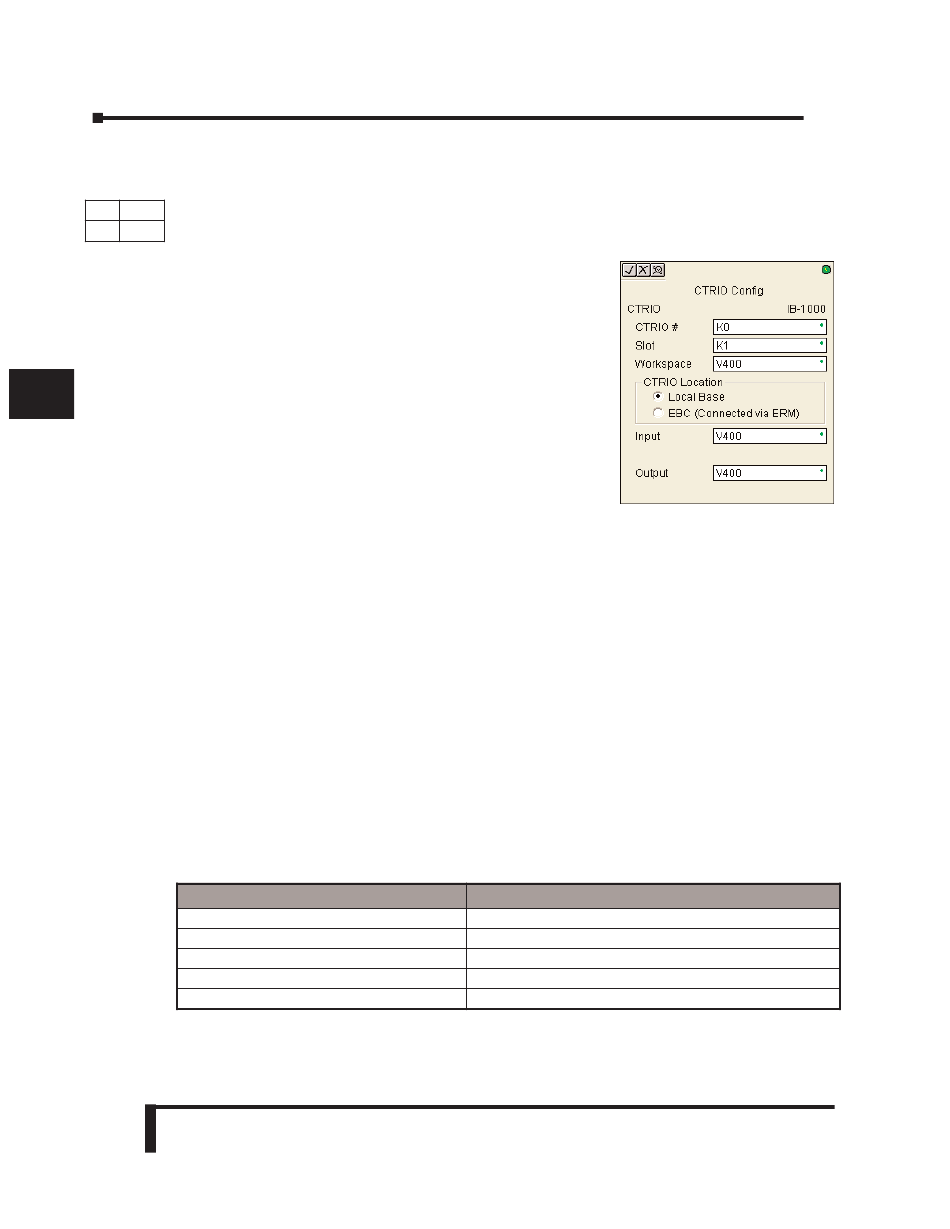

Parámetros de CTRIO
11
• CTRIO#: Especifica un módulo CTRIO con un número definido por el usuario
• Slot: Especifica which PLC option slot the CTRIO module occupies
12
• Workspace: Especifica una localización de memoria V que es usada por la instrucción
• CTRIO Location: Especifica donde se localiza el módulo (base local solamente para DL06)
13
• Input: Esto necesita ser configurado al mismo registro de memoria V que se especifica en CTRIO
Workbench que dirección que comienza para las entradas, para este CTRIO único.
• Output: Esto necesita ser configurado al mismo registro de memoria V que se especifica en CTRIO
14
Workbench como 'Starting V address for outputs' para este CTRIO único.
A
CTRIO# . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
B
Slot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K
Workspace . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
Input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
C
Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
D
5–330
Manual del PLC DL06, 2a. edición en español, 6/07
Parámetro Rango del DL06
K0-255
K1-4
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria V del DL06 - Data Words
Vea el mapa de memoria V del DL06 - Data Words
