CAPITULO 6 – SOLUCIÓN A PROBLEMAS
DEFINICIÓN
ajustes, asegúrese que los marcos laterales estén cuadrados a la pared.
a). Energía a los cables Café (DC) y Azul (OV).
b). Los cables del relé Negro y Azul deben estar cerrados cuando el ojo fotoeléctrico este alineado y abierto cuando no.
c). Cuando abierto, el i-COMM verifica que las entradas del ojo fotoeléctrico estén apagadas. Si están encendidas, la
puerta se averiara. Si apagado, esta bien probarlo, los transmisores se encenderán.
d). La luz naranja y amarilla en el Receptor deben estar encendidas cuando estén alineadas.
e). La luz verde en el Emisor indica que la unidad esta encendida.
f). Entrada X11 se apagará cuando el ojo fotoeléctrico superior (54") [1372] se dispare.
g). Entrada X11 se apagará cuando el ojo fotoeléctrico inferior (18") [457] se dispare.
Fuente de energía La fuente de energía se activa con 120VAC del fusible F1 y entrega 24VDC al el i-COMM
Rieles a). Verifique los rieles estén separados correcta.
b). Lubrique cuando sea necesario de acuerdo con el Programa de Mantenimiento, Página 30.
Visión virtual La puerta FasTrax viene con una Visión Virtual estándar, cuando siente movimiento vía los sensores de movimiento
Falcon por el lado opuesto de la cortina, la luz roja LED de la Visión Virtual se iluminará para notificar al chofer que hay
movimiento por el lado opuesto de la cortina.
a). Es normal que la salida YDC3 parpadee durante la operación de la puerta.

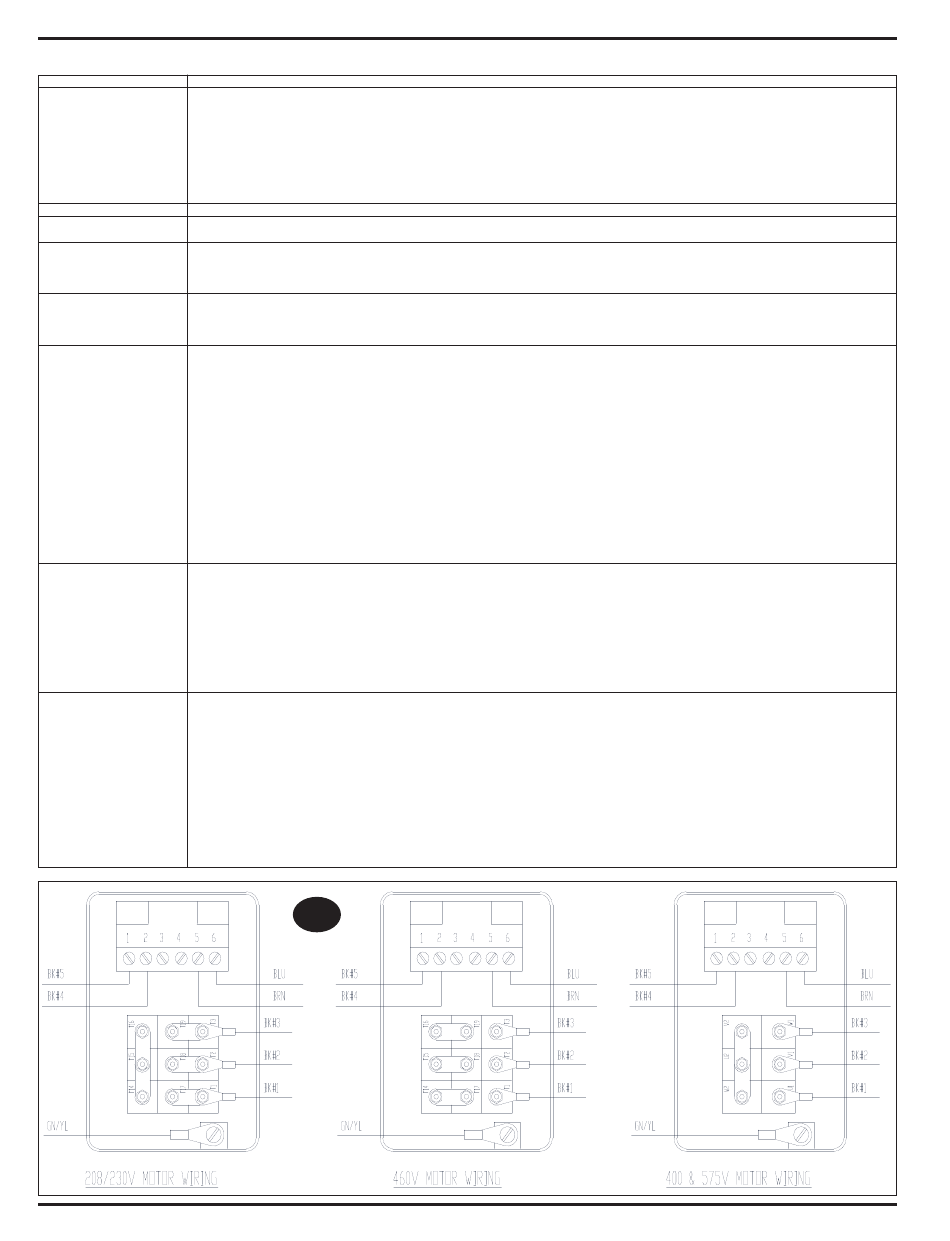

Cambio de voltaje Para cambiar el voltaje, vea los siguientes pasos:
a). Para cambiar las tomas del transformador y fusibles en el esquema eléctrico.
b). cambie los cables de la caja de conexiones de acuerdo al esquema.
c). Remplace el inversor con el voltaje apropiado.
La puerta no cierra a). Verifique que las entradas X2 y X4 estén encendidas.
b). Verifique que las entradas X5, X6 o X7 y YDC2 no estén encendidas, quite el cable de la terminal para determinar
que esta manteniendo la luz encendida.
c). Verifique que las salidas K1, K2, K4, K5 y YDC2 estén encendidas o se van a encender para avisar al inversor que la
puerta se va a cerrar.
d). Revise la pantalla del i-comm para ver el estado para ver porque la puerta se mantiene abierta ("Ojo Fotoeléctrico
Obstruido" o "Falla el Ojo Fotoeléctrico", etc), debe leer "La Puerta Cierra en "x" segundos".
e). Verifique que la pantalla del inversor este cambiando la frecuencia.
f). Verifique que la cadena del polipasto no este jalada y los interruptores no se hayan disparado.
g). Verifique que la palanca del freno no se haya soltado.
h). Verifique que X10 y X11 estén encendidos y que los ojos fotoeléctricos estén alineados y sin obstrucciones.
i). Verifique que la energía entrante este llegando al inversor L1, L2 y L3.
j). Verifique que cuando la cortina se este acercando a los ojos fotoeléctricos ellos se estén apagando.
k). Si corre el reloj, revise si hay dobleces u obstrucciones. Puede que sea necesario lubricar los rieles para reducir la
fricción.
l). Si la cortina se regresa al llegar a los ojos fotoeléctricos, verifique que los ojos fotoeléctricos no estén cambiados uno
con otro.
La puerta no abre
a). Verifique que las entradas X2 y X4 estén encendidas.
b). Verifique que las entradas X3, X5, X6 y X6 estén entrando cuando el dispositivo de activación este siendo usado.
c). Verifique que las salidas K3, K4, K5 y YDC2 estén encendidas o se van a encender para avisar al inversor que la
puerta se abra.
d). Revise la pantalla del i-comm para ver el estado para ver porque la puerta se mantiene cerrada, debe leer "Abriendo
la Puerta".
e). Verifique que la pantalla del inversor este cambiando la frecuencia.
f). Verifique que la palanca del freno no se haya soltado.
g). Verifique que la energía entrante este llegando al inversor L1, L2 y L3.
La puerta se cierra de a). Verifique que las posiciones de abrir y cerrar establecidas apropiadamente.
golpe abrir/cerrar b). Verifique que los tornillos del engrane estén bien apretados y que la cadena se mueve cuando gira el tubo impulsor.
c). Verifique que el eje del codificador gire cuando el tubo impulsor gire.
d). Verifique que el inversor este cambiando las velocidades en la pantalla.
e). Verifique que las fases estén correctas. La puerta debe abrir cuando presione el botón verde.
f). Verifique que el freno este enganchado y no suelto.
g). Verifique que la llave hay sido instalada en el eje de la caja de cambios.
h). Verifique que se este usando la proporción apropiada en la caja de cambios.
