Componentes de la Unidad base de la habitación

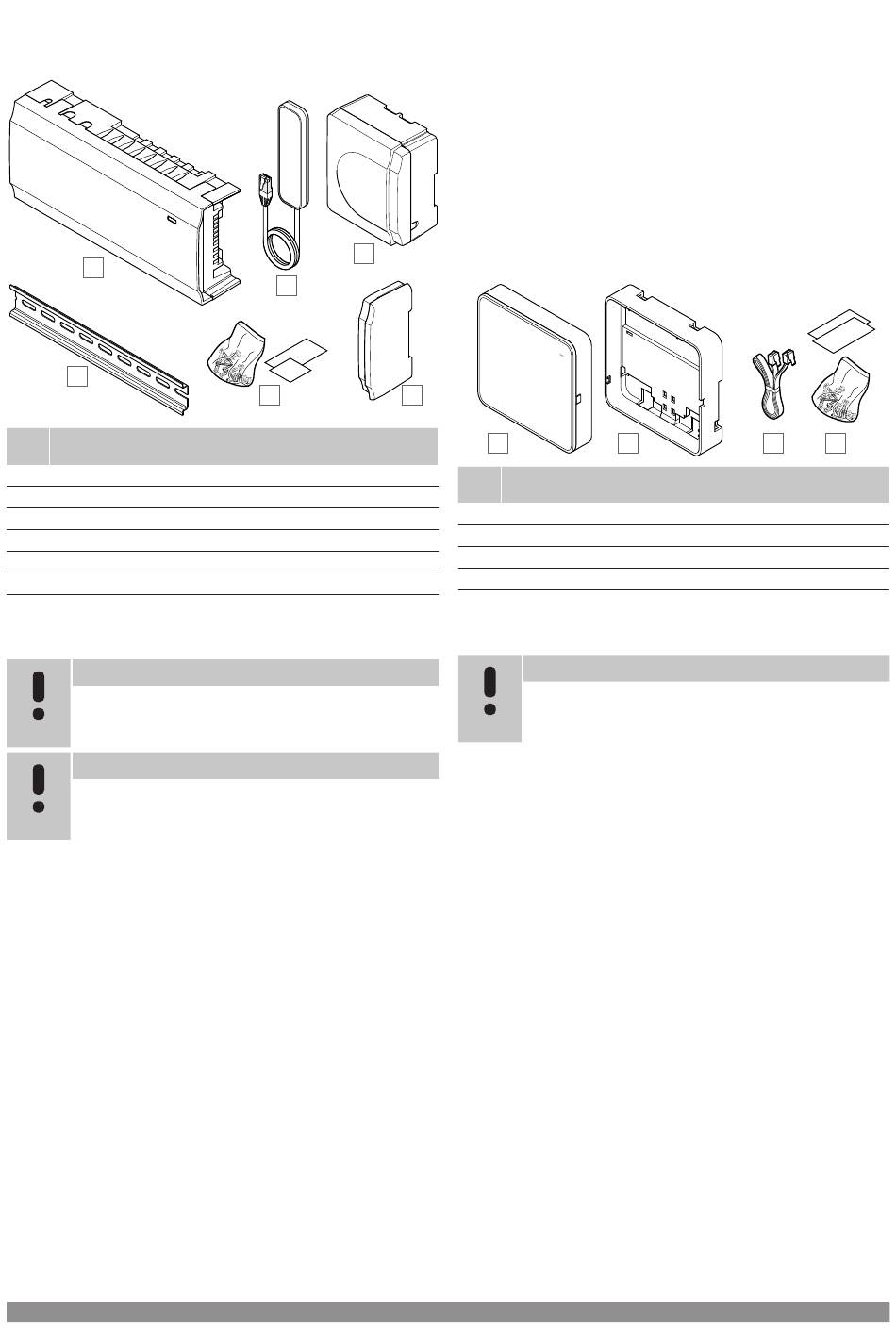

La siguiente ilustración muestra el controlador de habitación y sus
componentes.
A
D
Artíc Descripción
ulo
A Uponor Smatrix Wave PULSE X-265
B Antena
C Módulo del transformador
D Carril DIN
E Material de montaje
F Tapa lateral
Módulo de comunicación
NOTA:
Para configurar un sistema con un módulo de
comunicación, se requiere un dispositivo móvil
(smartphone/tableta).
NOTA:
Se recomienda fijar el módulo de comunicación a una
pared fuera de la caja cuando se vaya a usar la conexión
Wi-Fi.
El módulo de comunicación habilita el acceso local y remoto al
controlador de habitación (requiere conexión a Servicios en la nube
de Uponor) desde un dispositivo móvil (mediante la aplicación
Uponor Smatrix PULSE).
El módulo de comunicación contiene un módulo de antena (para la
comunicación interna con termostatos y similares) y un módulo de
red local para la comunicación Wi-Fi o Ethernet.
La aplicación actúa como vínculo entre el usuario/instalador y el o los
controladores de habitación que funcionan en el sistema, y muestra
información y permite realizar una programación básica de todos los
ajustes relevantes del sistema. La aplicación Uponor Smatrix PULSE
se puede descargar en Google Play (Android) o App Store (iOS).
Es posible poner en funcionamiento el sistema Uponor Smatrix Wave
sin la aplicación y el módulo de comunicación, pero solo con la
funcionalidad básica (mediante los termostatos).
Uponor Smatrix PULSE Com R-208
Características principales:
• Conectividad de la aplicación Uponor Smatrix PULSE mediante
Wi-Fi o Ethernet.
• Antena de radio interna para la comunicación dentro del sistema
Uponor Smatrix (elimina la necesidad de la antena normal).
8 | Uponor Smatrix Wave PULSE
C
B
E F
CD0000025
| Manual de instalación y funcionamiento
• Funcionalidad extra (mediante la aplicación Uponor Smatrix
PULSE):
Configuración de calefacción/refrigeración
-
- Funcionalidad de relé extra (enfriadora, deshumidificador,
etc.).
Integre hasta cuatro Unidades base de habitación en un
-
solo sistema.
Opciones:
• Montaje en caja o en pared (carriles DIN o tornillos incluidos).
Componentes del módulo de comunicación
La siguiente ilustración muestra el módulo de comunicación y sus
componentes.
A B
Artíc Descripción
ulo
A Uponor Smatrix PULSE Com R-208
B Soporte trasero opcional para carril DIN
C Cable de comunicaciones
D Material de montaje
Termostatos
NOTA:
El termostato se ve afectado por la temperatura de las
superficies circundantes así como por la temperatura del
aire ambiente.
Los termostatos se comunican con el controlador de habitación a
través de transmisiones por ondas de radio y se utilizan
individualmente o bien en combinación con otros.
Es posible el uso de los siguientes termostatos Uponor Smatrix en el
sistema:
• Uponor Smatrix Wave T-161, Página 8
• Uponor Smatrix Wave T-163, Página 9
• Uponor Smatrix Wave T-165, Página 9
• Uponor Smatrix Wave T-166, Página 9
• Uponor Smatrix Wave T-168, Página 10
• Uponor Smatrix Wave T-169, Página 10
Uponor Smatrix Wave T-161
El termostato se ha diseñado para que sea lo más reducido posible
y, a pesar de ello, permita controlar la temperatura de la habitación.
Características principales:
• Sonda operativa para mayor confort.
• Ajuste la temperatura de consigna en la aplicación Uponor
Smatrix PULSE (requiere un módulo de comunicación).
• Rango de consigna entre 5 – 35 °C (los ajustes máximo y
mínimo se pueden limitar mediante otros ajustes del sistema).
C D
