Conectar Una Salida De Un Enfriador A La Unidad Base (Opcional); Conexión De Una Sonda Exterior A La Unidad Base - Uponor Smatrix Move Manual De Instalación Y Funcionamiento

Conectar una salida de un enfriador a
la unidad base (opcional)
La unidad base incluye un relé de refrigeración. Se
puede utilizar para indicar a un enfriador que comience
a producir frío. La Unidad base puede cambiar entre
calefacción y refrigeración utilizando una entrada de
calefacción/refrigeración.
Consulte el apartado 8.5 Parámetros del sistema para
obtener más información.
• La unidad base utiliza una entrada de contacto seco
del bloque de terminales para controlar el enfriador.
• La salida utiliza 230 V (5 A) como señal para
producir frío. Un termostato o una fuente externa
conectada a las entradas In1 o In2 de la unidad
base son las encargadas de disparar la señal de la
unidad base.
Advertencia:
Cuando esté conectada a la red, la unidad
base tiene una tensión de 230 V (5 A) para
gestionar el enfriador.
NOTA:
Consulte la documentación del proveedor
del enfriador así como los esquemas de
conexiones de Uponor antes de conectar el
enfriador.
NOTA:
Esta conexión requiere un contacto seco que
detecte la entrada del enfriador.

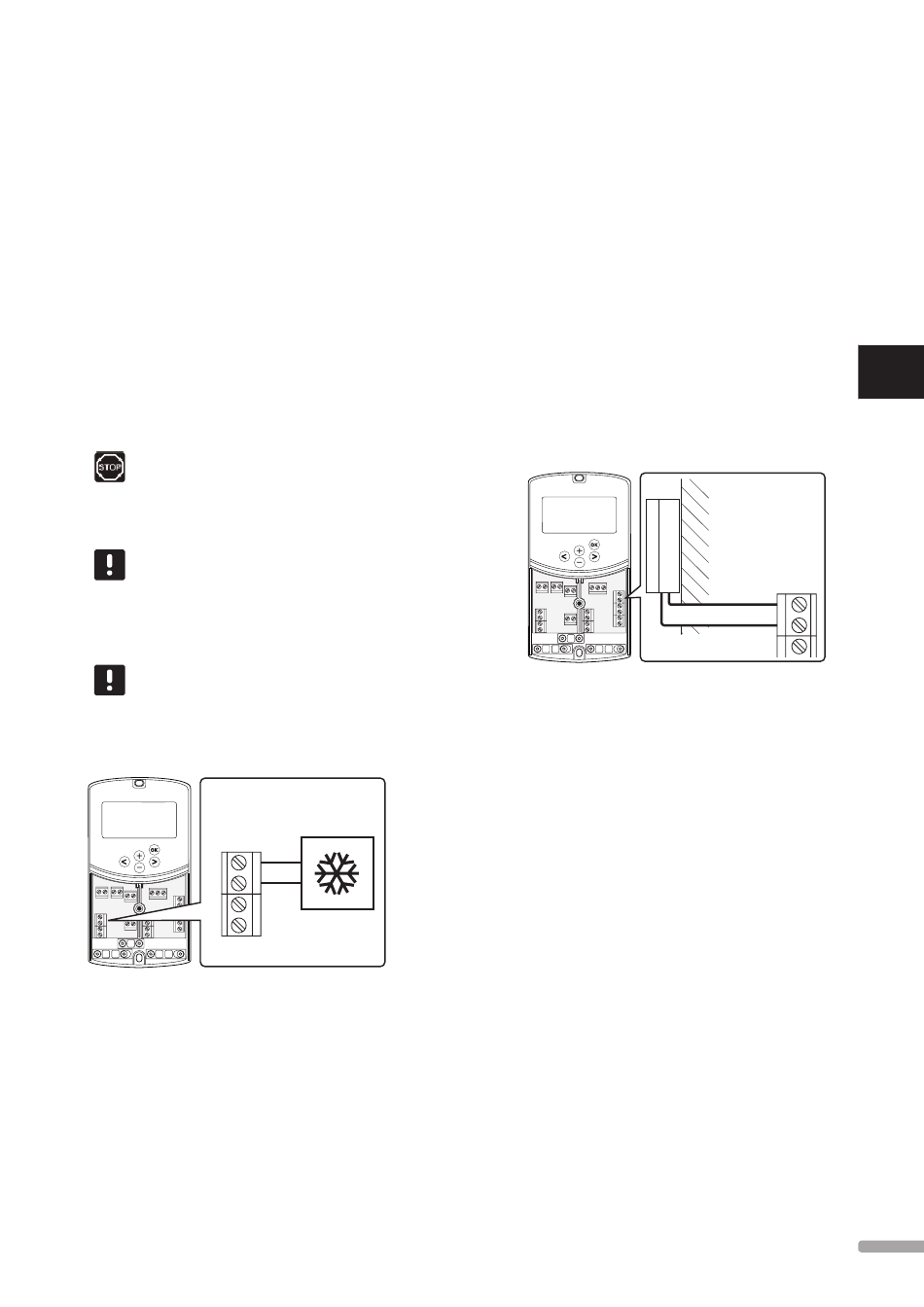

La siguiente ilustración muestra la conexión de un
enfriador a la unidad base.
1. Asegúrese de que tanto la unidad base como el
enfriador estén desconectadas.
2. Conecte el enfriador a la conexión marcada como
P2/COLD de la unidad base.
3. Sujete los cables de la bomba a la unidad base con
una abrazadera de cable.
U P O N O R S M AT R I X M O V E / M O V E P L U S · M A N U A L D E I N S TA L A C I Ó N Y F U N C I O N A M I E N T O
Conexión de una sonda exterior a la
unidad base
Una sonda exterior se puede conectar a la unidad base
de dos formas distintas, dependiendo de la unidad base.
• Por cable (Move y Move PLUS)
La sonda exterior está conectada a la unidad base
por cable.
• Inalámbricamente (solo Move PLUS)
La sonda exterior está conectada por cable a un
termostato, que se comunica con la unidad base
a través de ondas de radio. Consulte el apartado
6 Instalar termostatos y sensores Uponor Smatrix
Wave/Wave PLUS para obtener más información.
Consulte el apartado 8.5 Parámetros del sistema para
obtener más información.
La siguiente ilustración muestra la conexión de un sen-
sor de temperatura exterior a la unidad base.
1. Compruebe que la alimentación está desconectada
de la unidad base.
2. Conecte el sensor de temperatura exterior a la
conexión del bloque de terminales en la posición
OUTSIDE de la unidad base.
3. Sujete los cables de la bomba a la unidad base con
una abrazadera de cable.
