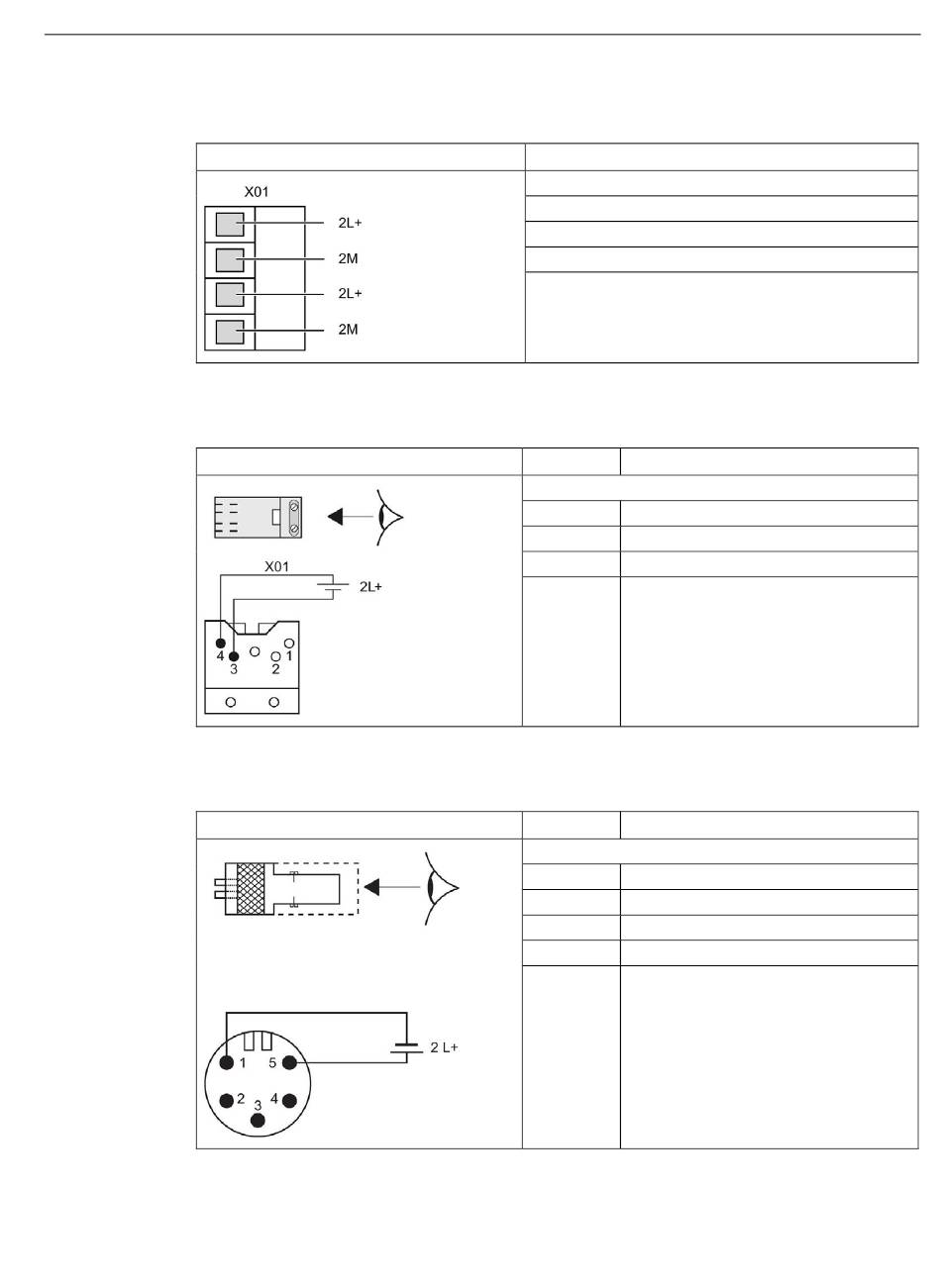

Asignación de pines de la alimentación de la carga en el módulo de conexión CM PM directo
Vista de borne con tornillo X01
Asignación de pines de la alimentación de la carga en el módulo de conexión CM PM ECOFAST
Mirando al conector ECOFAST X01
Asignación de pines de la alimentación de la carga en el módulo de conexión CM PM 7/8"
Mirando al conector 7/8" X01
Sistema de periferia descentralizada ET 200pro
Instrucciones de servicio, 03/2018, A5E00335546-AM
14.1 Módulo de potencia PM-E
Denominación
Alimentación y distribución X01
Alimentación de carga 2L+ (alimentación)
Masa de la alimentación de carga 2M (alimentación)
Alimentación de carga 2L+ (distribución)
Masa de la alimentación de carga 2M (distribución)
Pin Denominación
Alimentación X01
1 no asignado
2 no asignado
3 Masa de la alimentación de carga 2M
4 Alimentación de carga 2L+
Pin Denominación
Alimentación X01
1 Masa de la alimentación de carga 2M
2 no asignado
3 no asignado
4 no asignado
5 Alimentación de carga 2L+
Módulos de potencia
