Módulo De Interfaz Neumático Con Isla De Válvulas Festo - Siemens SIMATIC ET 200pro Instrucciones De Servicio

Anexo
A.2 Croquis acotados
A.2.6 Módulo de interfaz neumático con isla de válvulas FESTO
Módulo de interfaz neumático con isla de válvulas FESTO
A continuación se representan a modo de ejemplo los croquis acotados de los módulos de
interfaz neumáticos 16 DO DC 24V CPV10 y 16 DO DC 24V CPV14 con islas de válvulas
CPV10 y CPV14 montadas. Figuras superiores: con rack estrecho; figuras inferiores: con
rack compacto.

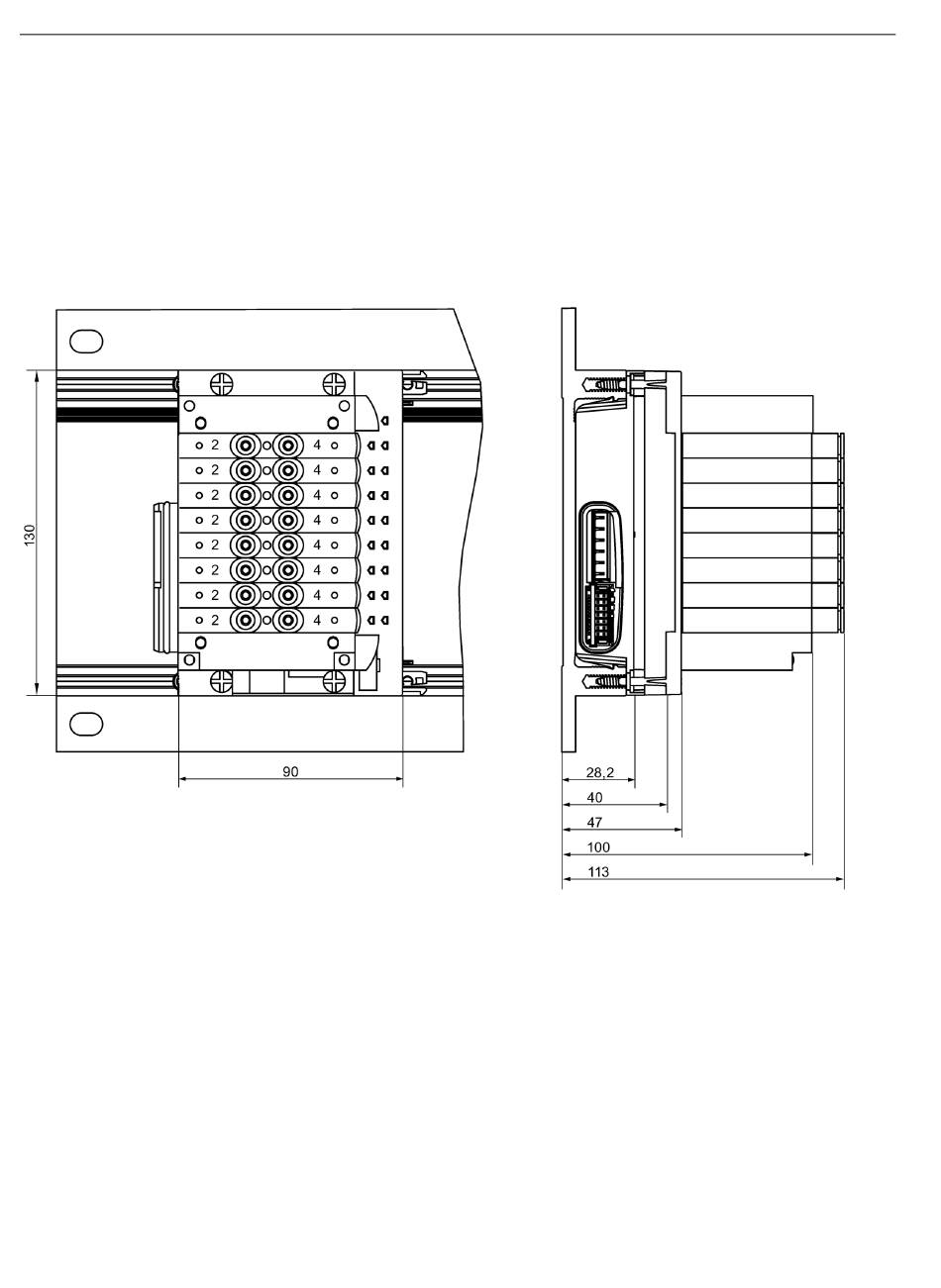

Figura A-15 Croquis acotado del módulo de interfaz neumático 16 DO DC 24V CPV10 con isla de válvulas FESTO CPV10
sobre rack estrecho
