PUESTA EN MARCHA
9.4

CONEXIONES Y EQUIPAMIENTO NECESARIO

Material necesario:
• 1 fuente de intensidad ca.
• Una fuente de tensión cc.
• Un cronómetro.
• Un multímetro.
• Opcionalmente es conveniente disponer de un PC con el software ENERVISTA MII SETUP.
• Plano de conexiones externas
Conectar la fuente de intensidad a una de las fases A (bornas C1-C2), B (bornas C3-C4) o C (bornas C5-C6) o a
la entrada de tierra del relé (bornas C7-C8), y conectar el resto de equipos tal como se muestra en la Figura 3-1.
Por razones de seguridad, se deberá conectar la tierra de protección externa a una buena toma de tierra.
Alimentar el equipo por los bornes A1 y A2 a su tensión de alimentación nominal.

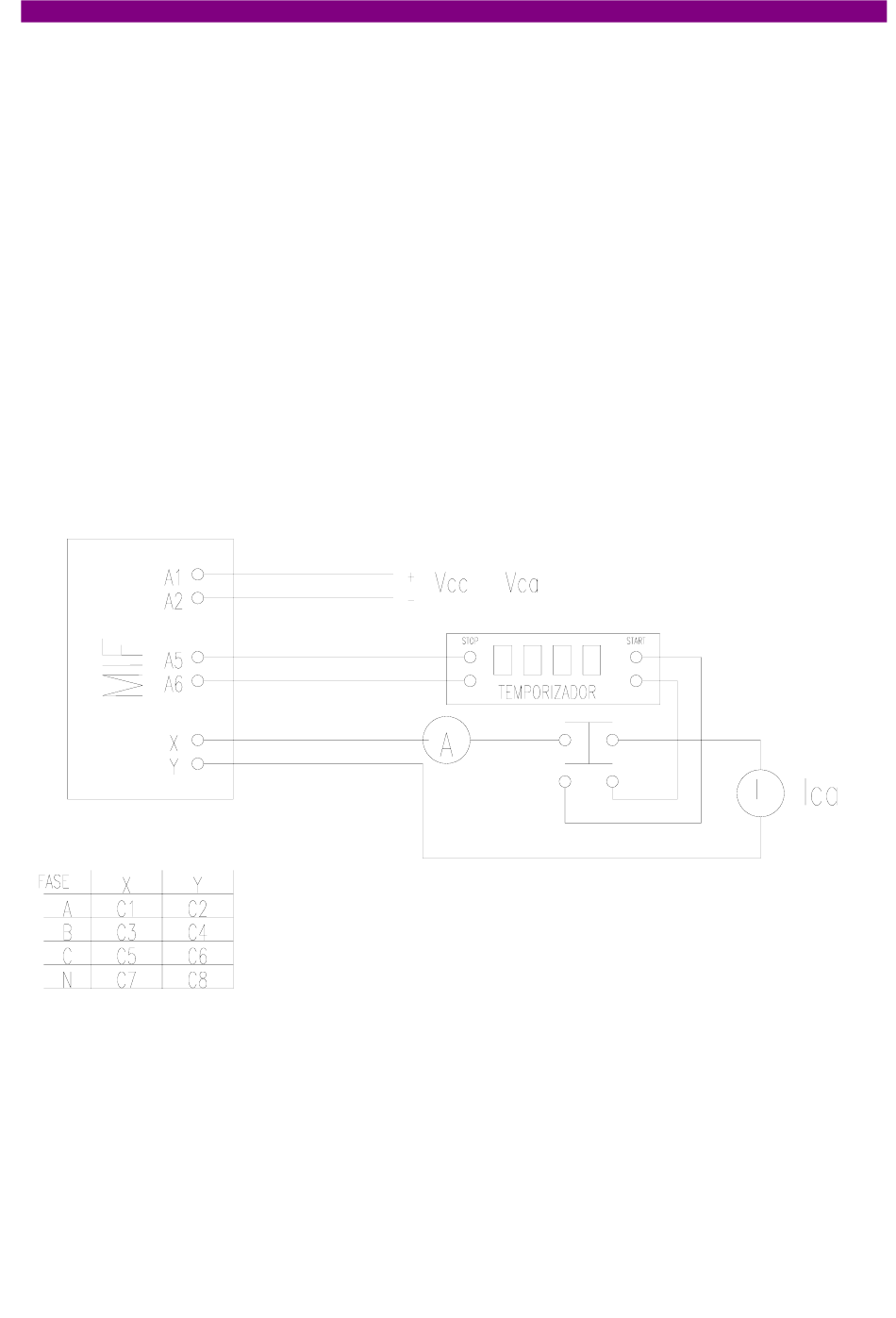

FIG 9-1 ESQUEMA DE PRUEBAS DEL MIF

GEK-106251L
MIF Protección Digital de Alimentador
9-3
