Corte la sección superior de la carga claseDa l a l o n g i t u d a d e c u a d a y
m o n t e c o n l a b a n d e j a d e d i s t r i b u c i ó n
Dependiendo de la profundidad de la instalación (medidaT),se deberá acortar la sección
superior (4,1600mmde altura).La profundidad de la inserción en el cuerpo es de
aprox.120mmy H1es de340mm.Abajo se describen las regulaciones de altura y la
instalación de la sección superior(50kg)con la bandeja distribuidora (700kg).
PRECAUTIONAntes de instalar la bandeja de distribución de carga (5,seguir las
notas de seguridad)en la sección superior (4),se debe rellenar la excavación
hasta la altura determinada,capítulo 6.3y se debe compactar la zona (2).
Se necesitan lassiguientesherramientas y materiales:
Draga
■
3-suspensión,mín.2-3mde largo, anclaje NG1segúnDIN82101
■
Nivel freático
■
Pasos:
Determine la medida X,borde superior
➔
del cuerpo(7)hasta el borde superior
del suelo (1).
Asigne la medida H (X-
➔
H1+120mm)h a s t a l a s e c c i ó n
s u p e r i o r (4)y corte la ranura (9,la
distancia entre ranuras es de 40mm).
Aplique material de sellado (10)en la
➔
primera ranura por encima del corte
(elemento con medida H).
Engrase la junta (9)y l a s u p e r f i c i e d e l
➔
"collar"(11) en el cuerpo(7) con grasa no
ácida.
Deslice la sección superior (2) dentro de
➔
el cuerpo (4, hasta los 120 mm) y alinee.
Aplique material de sellado
➔
(5)sobre la espita y la sección
superior (4).

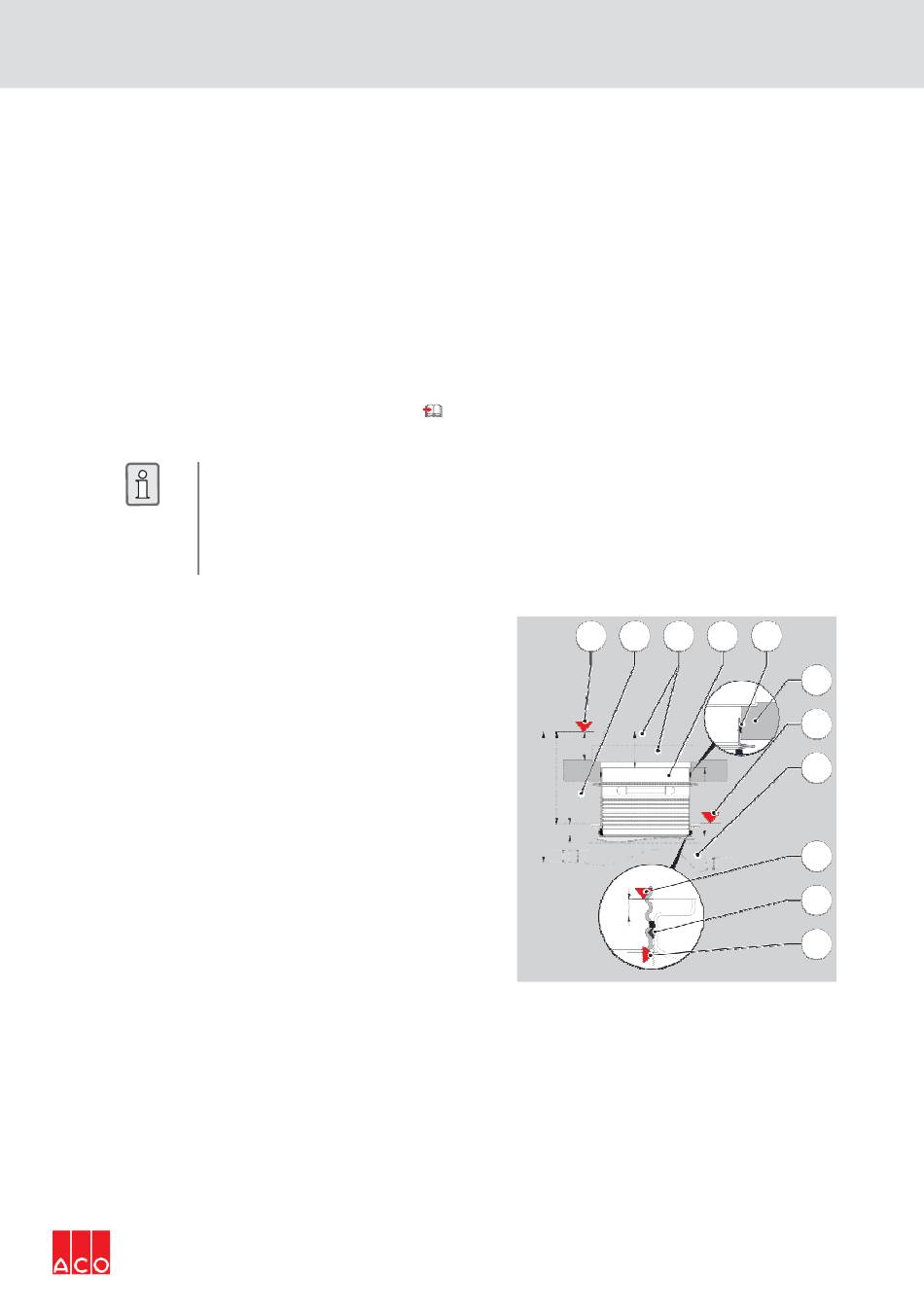

Instalación
1
2
3
4
5
6
7
8
9
10
11
