6 Puesta en servicio y funcionamiento
6.4 Funciones operativas
6.4.4 Rampa de deceleración para posicionar
Datos
Sección de parámetros:
Alarmas:
Fallos:
Diagramas funcionales:
Descripción
La rampa de deceleración para posicionar (liberación vía p0500) se puede
emplear en aplicaciones que requieran, en función de requisitos externos (p. ej.
interruptor BERO), que el accionamiento recorra un trayecto residual hasta
pararse. Al dar una orden OFF1, el convertidor ET 200S FC genera una rampa de
frenado continua (en función de la velocidad y de la carga) con la cual se
detiene/posiciona el accionamiento.
f
OFF1

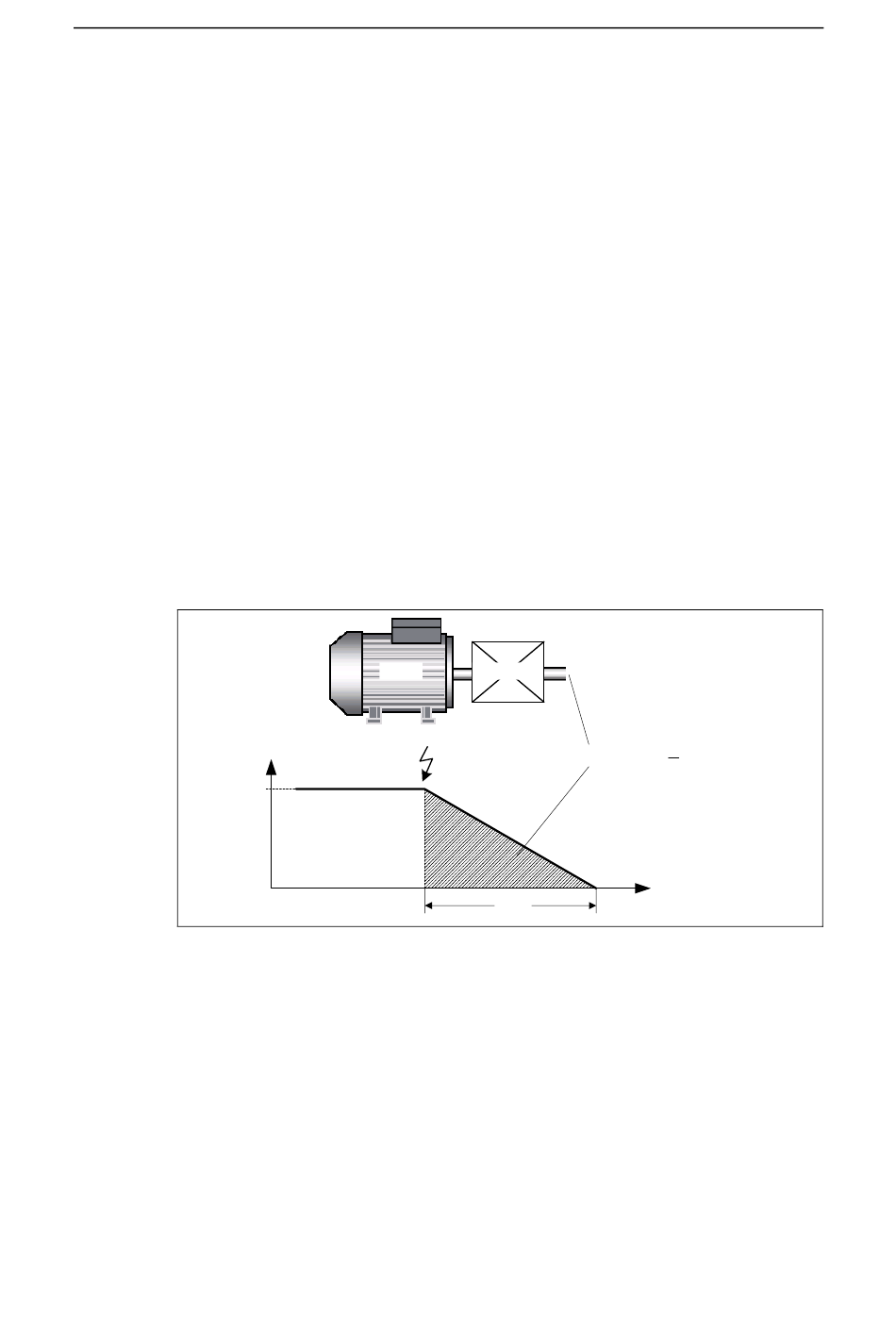

Figura 6-23
El trayecto residual p2488 hay que ajustarlo según la carga. Para realizar el
cálculo se tienen que parametrizar las variables mecánicas del eje (linear o
rotatorio, relación de transmisión etc.) mediante los parámetros correspondientes.
238
p0500, r0090
p2480 – r2489
-
-
-
Motor
f
Rampa de deceleración para posicionar
Convertidores de frecuencia ET 200S FC
Engranaje
=
s
OFF1
t
p2488
Edición 03/2005
1
.
= ⋅
.
p2488 f t
OFF1 p2488
2
t
Instrucciones de servicio
A5E00348611E-AA
