Edición 03/2005
7.3.1

Control vectorial sin sensor de velocidad (SLVC)

Datos
Sección de parámetros:
Alarmas:
Fallos:
Diagramas funcionales:
Descripción
El control vectorial sin sensor de velocidad funciona calculando la posición del flujo
y la velocidad real con el Modelo del motor. Este Modelo se apoya en los valores
de corriente y tensión disponibles y no está en la capacidad de calcular la
velocidad cuando las frecuencias son bajas (≈ 0 Hz). Por tal motivo y debido a la
inexactitud de los valores medidos y de los parámetros del modelo, el control en
lazo cerrado pasa a control en lazo abierto.

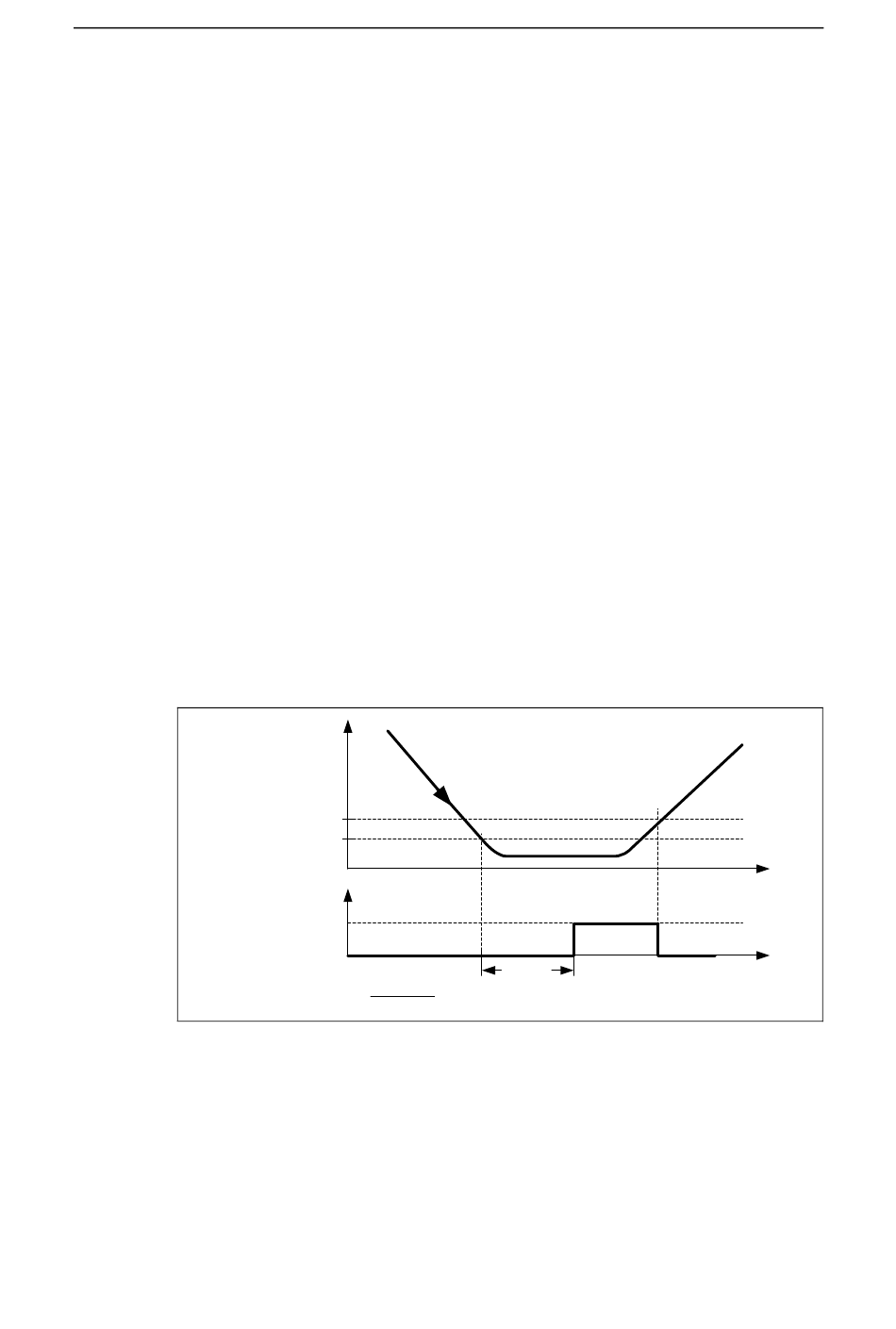

La conmutación entre ambos modos se dirige con la frecuencia y el tiempo (p1755,
p1756, p1758), véase la siguiente figura. También se conmuta sin considerar el
tiempo, cuando la frecuencia de consigna en la entrada del generador de rampas y
la frecuencia real son inferiores a p1756.
SLVC bucle abierto
SLVC bucle cerrado
p1756
Figura 7-6
En el control en lazo abierto el valor real de velocidad es idéntico a la consigna.
Para cargas colgantes y procesos de aceleración se tienen que modificar los
parámetros p1610 (elevación continua) o p1611 (elevación para aceleración) para
que el accionamiento pueda generar el par estático o dinámico exigido. Si p1610
se pone a 0 % solo se aplica la corriente de magnetización r0331, si se pone a
100 % se aplica el valor equivalente a la corriente nominal del motor p0305. Para
evitar que el motor se desenganche al acelerar se puede aumentar el valor de
Convertidores de frecuencia ET 200S FC
A5E00348611E-AA
p1400 – p1780, p1610, p1611
p1750, p1755, p1756, p1758
-
-
DF7000
f_act
p1755
p1756 [Hz]
p1756 [%]
= ⋅
[Hz] p1755 [Hz]
100 [%]
Conmutación a SLVC
Instrucciones de servicio
7 Métodos de regulación y control
7.3 Regulación vectorial
p1758
t
t
323
