Conexión de las mangueras
Para cumplir con las reglamentaciones de agua de Australia y el
estándar australiano AS/NZS3500.1, junto con la unidad se pro-
porciona un dispositivo aprobado de prevención de flujo de retor-
no con válvula de doble verificación con la marca de agua, el
cual debe ser instalado en el punto de conexión entre el suminis-
tro y el adaptador. Consulte la Figura 22 .
Figura 21
Las conexiones deben suministrarse mediante una línea de agua
caliente y fría según los códigos locales y nacionales y de confor-
midad con AS/NZS 3500.1.
1. Inserte las arandelas de goma y las rejillas de filtro (de la bol-
sa de accesorios) en los acoplamientos de las mangueras de
llenado de agua (dos mangueras suministradas con arandelas).
La rejilla de filtro debe estar orientada hacia afuera.
NOTA: Si utiliza mangueras con acoplamiento con
rosca BSPP, inserte las rejillas de filtro en los aco-
plamientos de manguera de color NEGRO y las
arandelas de goma en los acoplamientos de man-
guera de color cobrizo.
2. Conecte los acoplamientos de las mangueras de llenado con
las rejillas de filtro a los grifos de suministro de agua.
3. Conecte los otros acoplamientos de manguera a las conexio-
nes de válvula fría y caliente en la parte posterior de la lava-
dora.
NOTA: Si utiliza mangueras con acoplamiento con
rosca BSPP, conecte el extremo del acoplamiento
de manguera de color NEGRO de las mangueras de
llenado (con rejillas de filtro) a los grifos de sumi-
nistro de agua. Luego, conecte el extremo de las
mangueras con los acoplamientos de manguera de
color cobrizo a las conexiones de la válvula mezcla-
dora de agua fría y caliente en la parte posterior de
la lavadora.
4. Enrosque los acoplamientos de manguera a las conexiones de
válvula ajustándolos con la mano. Luego, gire 1/4 de vuelta
utilizando una pinza.
IMPORTANTE: NO fuerce la rosca ni apriete dema-
siado los acoplamientos. Esto podría ocasionar fu-
gas.
5. Abra el agua y verifique que no haya fugas.
©
Copyright, Alliance Laundry Systems LLC - NO CO-
PIAR ni TRANSMITIR
6. Si aparecen fugas, vuelva a apretar los acoplamientos de las
mangueras.
7. Continúe apretando y revisando hasta que no se produzcan fu-
gas.
7
6
CZB92N
5

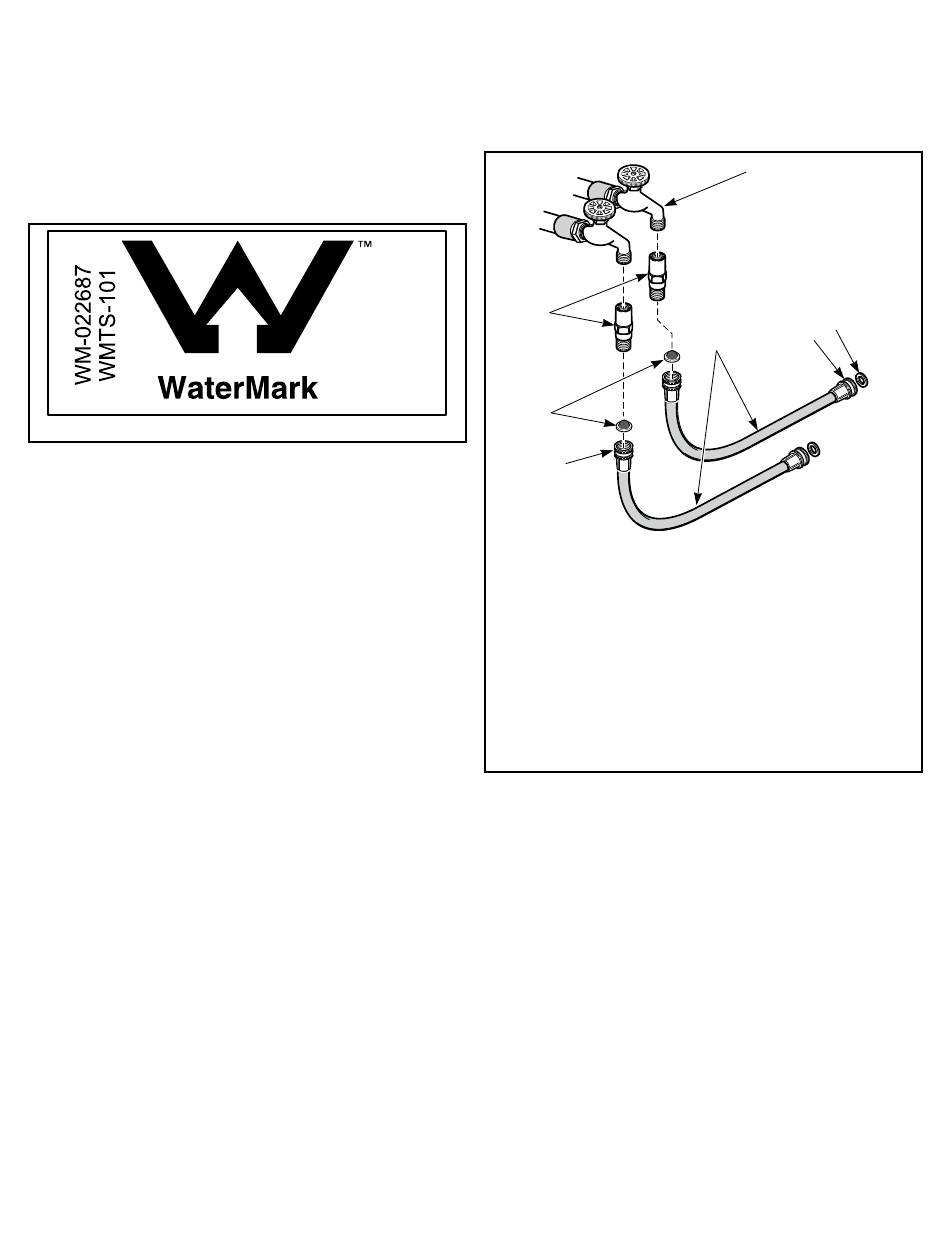

1. Grifo
2. Mangueras de llenado
3. Instale este extremo de la manguera a las conexiones de
válvula en la parte trasera de la lavadora
4. Arandela de goma plana
5. Conecte este extremo de la manguera al grifo de suminis-
tro de agua (acoplamiento de color negro para rosca
BSPP).
6. Rejillas de filtro
7. Válvulas de doble verificación
45
1
COLD
HOT
2
Figura 22
Instalación
4
3
FLW2216N_SVG
Part No. D1599COR14
