Ciclos
10.6 Ciclos de fresado
DP1 (profundidad de penetración)
Con el parámetro DP1 se define la profundidad en la penetración en trayectoria helicoidal.
Antes de llamar al ciclo se ha de activar una corrección de herramienta. De no ser así, se
produce la interrupción del ciclo con la alarma 61000 "Ninguna corrección de herramienta
activa".
Se emplea a nivel interno del ciclo un nuevo sistema actual de coordenadas de pieza que
influye en la visualización de valores reales. El origen de este sistema de coordenadas está
en el centro de la caja. Una vez terminado el ciclo, vuelve a ser activo el sistema de
coordenadas inicial.
Ejemplo de programación: caja
Este programa permite mecanizar una caja de 60 mm de longitud, 40 mm de anchura, 8 mm
de radio de esquina y 17,5 mm de profundidad, en el plano XY. La caja forma un ángulo de
0 grados con el eje X. La demasía de acabado de los bordes de la caja es de 0,75 mm, en
el fondo, de 0,2 mm, y la distancia de seguridad en el eje Z, que se suma al plano de
referencia, es de 0,5 mm. El centro de la caja se encuentra en X60 e Y40 y la profundidad
de penetración máxima es de 4 mm.
El sentido de mecanizado resulta del giro del cabezal con fresado en concordancia. Se
utiliza una fresa con un radio de 5 mm.
Se quiere efectuar simplemente un desbaste.

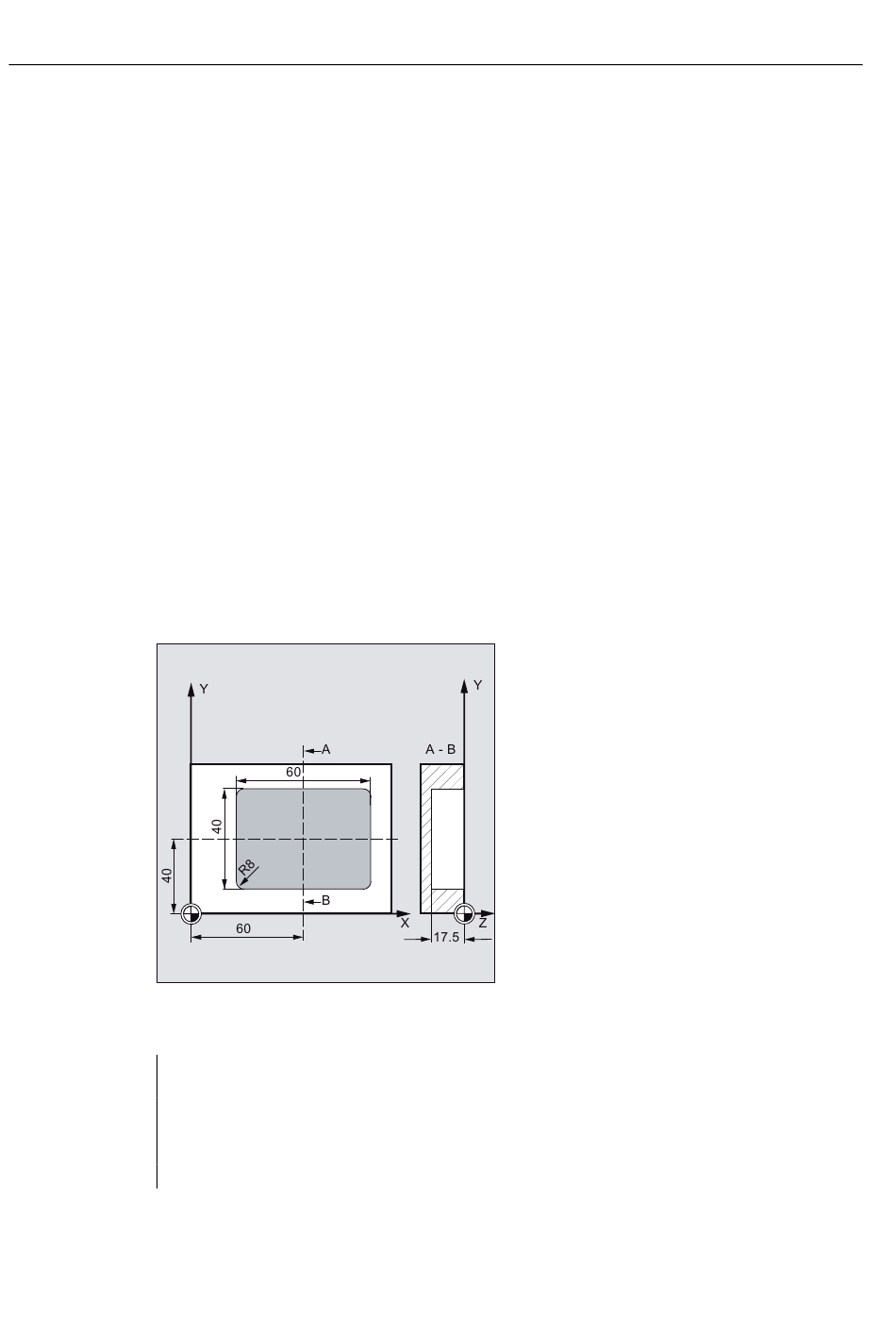

Figura 10-71 Ejemplo POCKET3
N10 G90 T1 D1 S600 M4
N20 G17 G0 X60 Y40 Z5
N30 POCKET3(5, 0, 0.5, -17.5, 60, 40, 8, 60, 40,
0, 4, 0.75, 0.2, 1000, 750, 0, 11, 5, , , , , )
N40 M02
466
; Determinación de valores
tecnológicos
; Ir a la posición de partida
; Llamada de ciclos
; Fin del programa
