6. Lleve a cabo las conexiones eléctricas del
módulo CIM según lo descrito en las instruccio-
nes suministradas con el mismo.
7. Conecte las pantallas de los cables del bus a tie-
rra a través de una de las abrazaderas de tierra
(fig. 80, A).

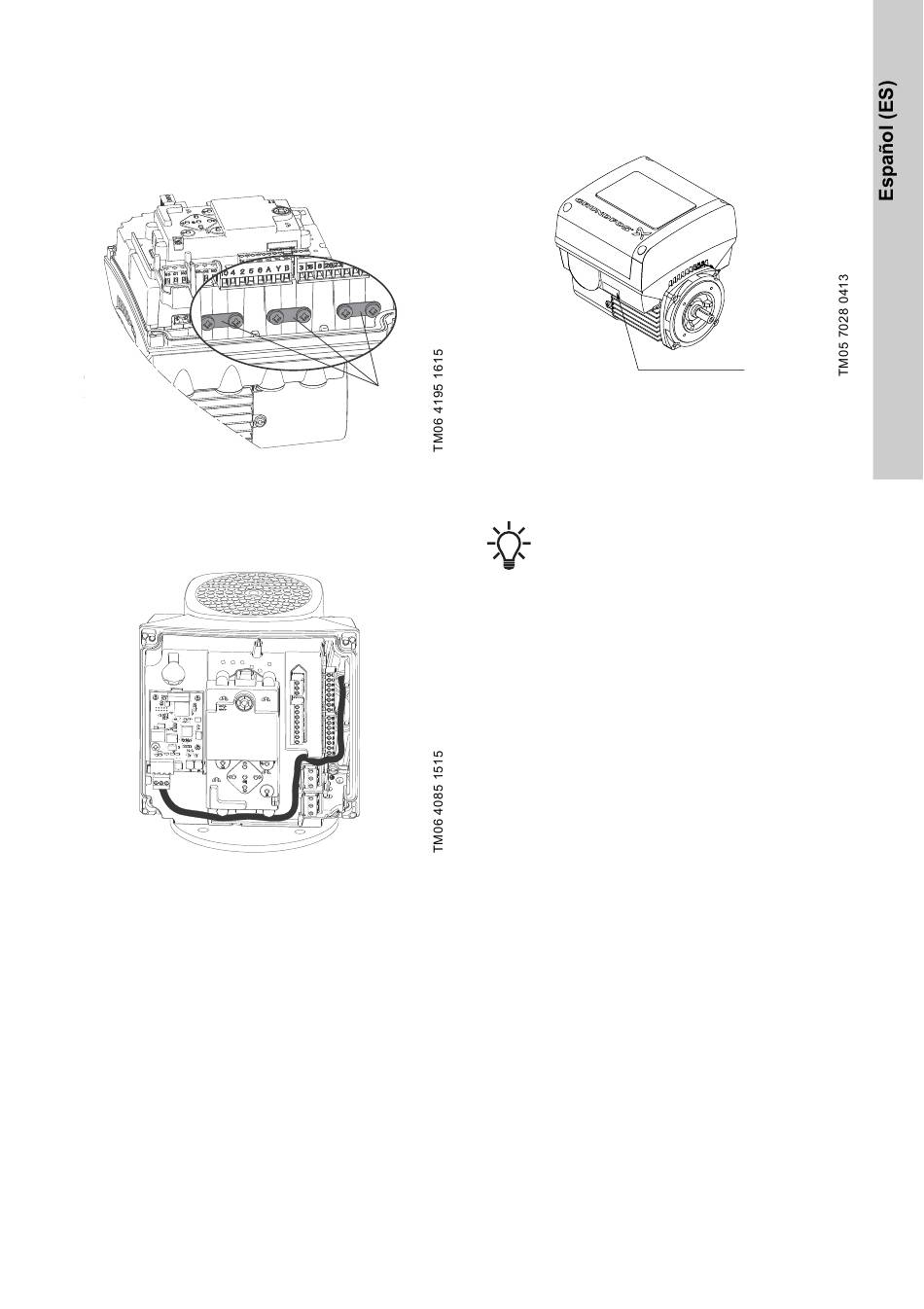

Fig. 80 Conexión de las pantallas de los cables
a tierra
8. Pase los cables del módulo CIM. Consulte el
ejemplo de la fig. 81.
Fig. 81 Ejemplo de colocación de los cables
9. Instale la cubierta del módulo CIM.
10. Si el módulo CIM incluye una etiqueta FCC, coló-
quela en la caja de conexiones. Consulte la fig.
82.
A
Fig. 82
11. Instale la cubierta de la caja de conexiones (fig.
76, B) y apriete los cuatro tornillos de montaje
(fig. 76, A) en orden cruzado, aplicando un par
de apriete de 6 N·m.
Asegúrese de que la caja de conexiones
encaje correctamente en el panel de con-
trol. Consulte la sección
posición del panel de
Etiqueta FCC
25. Cambio de la
control.
FCC
75
