IT
5.
Codice allarme macchina: nelle normali
condizioni di lavoro sono visualizzati
(10,
4.7)
6.
Spie di funzione e di allarme (7,

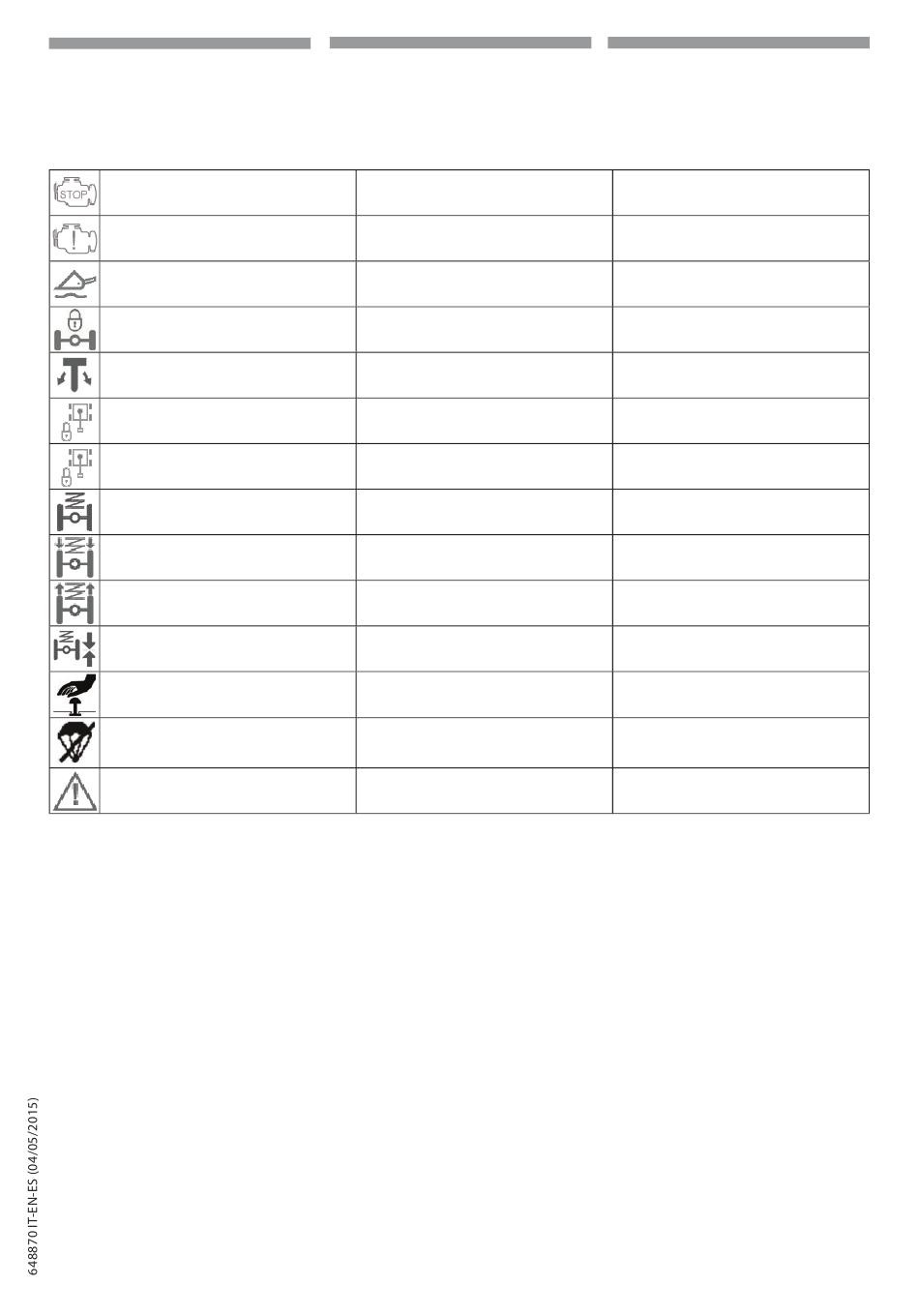

Panoramica simboli:
guasto grave motore termico
malfunzionamento motore termico
sospensione braccio telescopico (opzionale)
bloccaggio assale posteriore
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torretta
disattivato
spia gialla accesa, torretta quasi allineata con
il carrello e perno di rotazione della torretta
disattivato
spia verde accesa, torretta allineata con il
carrello e perno di rotazione della torretta
attivato. Rotazione torretta bloccata.
sospensioni
sospensioni completamente abbassate
sospensioni completamente alzate
sospensioni a metà
pulsante rosso "Arresto di emergenza"
esclusione sistema di sicurezza
avvertenza/allarme
5.
Machine warning code: in normal
operating conditions are displayed
(10,
4.7)
6.
Function and alarm indicator lights
4.7)
(7,
4.7)
Symbols overview:
I.C. engine severe fault
I.C. engine malfunction
telescopic boom suspension (optional)
rear axle lock
green indicator light On, turret aligned to the
truck and turret rotation pin is deactivated
yellow indicator light on, turret almost aligned
with the truck and the turret rotation pivot is
deactivated
green indicator light on, turret aligned to the
truck and turret rotation pin is activated. Turret
rotation blocked.
suspensions
suspensions completely lowered
suspensions completely raised
suspensions halfway
"emergency stop" red button
safety system exclusion
warning / alarm
EN
5.
6.
avería grave motor térmico
falla de funcionamiento motor térmico
suspensión brazo telescópico (opcional)
bloqueo eje trasero
testigo verde encendido, torre alineada con
la carretilla y perno de rotación de la torre
desactivado
testigo amarillo encendido, torre casi alineada
con la carretilla y perno de rotación de la torre
desactivado
testigo verde encendido, torre alineada con la
carretilla y perno de rotación de la torre activa-
do. Rotación de la torre bloqueada.
suspensiones
suspensiones completamente bajas
suspensiones completamente altas
suspensiones a la mitad
botón rojo "parada de emergencia"
exclusión sistema de seguridad
advertencia/alarma
2-59
ES
Código alarma máquina: en las
condiciones normales de trabajo se
visualizan (10,
4.7)
Testigos de función y de alarma
(7,
4.7)
Panorámica símbolos:
