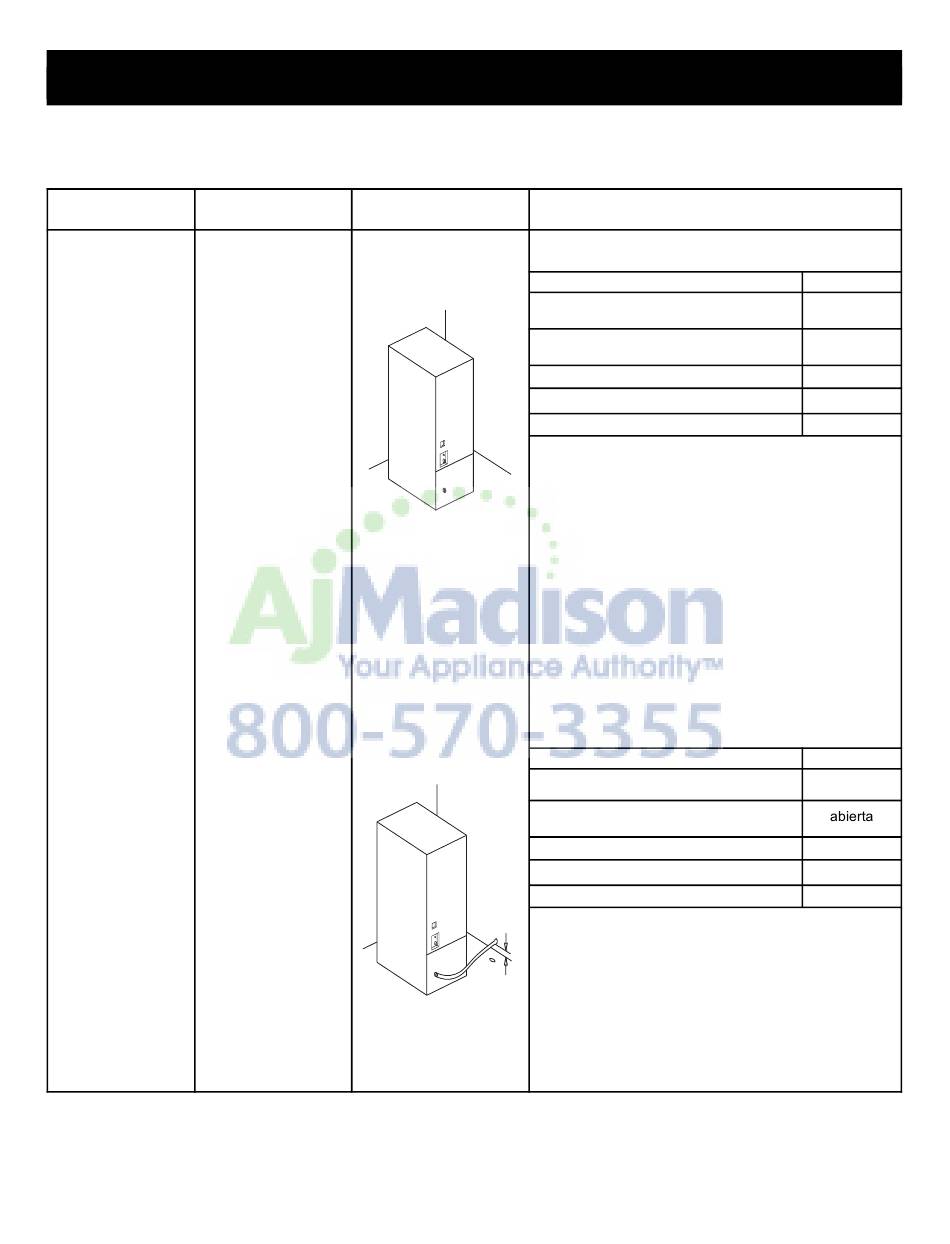

INSTRUCCIONES DE INSTALACIÓN
INSTRUCCIONES SOBRE MODOS DE FUNCIONAMIENTO DEL DISPOSITIVO PARA HACER HIELO (continuado)
Modo de
Instrucciones
funcionamiento
Modo de sistema Drenar
manualmente el
de drenaje manual
agua del cajón para
hielo.
Modo de drenaje El agua sobrante se
directo extraerá mediante el
tubo del agua de
salida, ubicado en
la parte trasera de
la unidad
All manuals and user guides at all-guides.com
Situación adecuada
No hay orificio de
drenaje en la
habitación
La altura del orificio de
drenaje de la habitación
es < 100 mm >
100 mm
30
Instrucción de operación
Ref.: fig. A, fig. B y fig. C
Tuerca roscada e interruptor
tuerca roscada (frente) (3) + arandela de
sellado (frente) (4)
tuerca roscada (parte trasera) (7) + arandela
de sellado (parte trasera) (6)
tuerca roscada para bloqueo de agua (11)
tuerca roscada para bloqueo de agua (12)
interruptor de salida de agua a presión (8)
1. Para evitar fugas de agua, asegúrese de que la
tuerca roscada y el interruptor se encuentren en el
estado antes indicado
2. Revise periódicamente el cajón para hielo (1) y la
regla para medir el nivel de agua (5).
agua supera el nivel de la regla, extraiga el agua
sobrante.
3. Al extraer el agua, puede retirar el cajón para hielo
(1), la tuerca roscada (frente) (2) y la arandela de
sellado (frente) (4), usar el soporte para sacar el agua
sobrante y luego ajustar la tuerca y la arandela de
sellado.
Ref.: fig. A, fig. B y fig. C
Tuerca roscada e interruptor
tuerca roscada (frente) (3) + arandela de
sellado (frente) (4)
tuerca roscada (parte trasera) (7) + arandela
de sellado (parte trasera) (6)
tuerca roscada para bloqueo de agua (11)
tuerca roscada para bloqueo de agua (12)
interruptor de salida de agua a presión (8)
1. Asegúrese de que la tuerca roscada y el interruptor se
encuentren en el estado antes indicado;
2. Use un tubo de drenaje de determinado largo,
conecte un extremo a la conexión del tubo de salida
directa del agua (13) y el otro, al orificio de drenaje.
Asegúrese de que la conexión sea hermética para
evitar la fuga de agua.
Estado
bloqueada
bloqueada
bloqueada
bloqueada
APAGADO
Si el nivel de
Estado
bloqueada
bloqueada
abierta
APAGADO
