LA UNIDAD DE DISPLAY DE LA SERIE ELITE

7.1

CONTROLABILIDAD DE LA UNIDAD DE DISPLAY

La Unidad de Display fue descrita en la sección 3.1.4 conforme
se muestra en la Figura 7.1. El grado de control y seguimiento
que posee el display se ajustará al mismo tiempo que la
programación.
La línea de estados superior del display siempre mostrará el
estado del equipo, estado de sobrecarga, magnitud y dirección
del par , velocidad de salida y modo de operación (control de
velocidad o par).
Cada pantalla tendrá un atributo pre-configurado, controlando
si está oculto, sólo lectura, o lectura-escritura. El atributo
solamente se aplica cuando el Elite está en Modo Operación
(ver Sección 7.3). Cuando está en Modo Programación,
todas las pantallas están en lectura-escritura. Para disponer del
ajuste de control desde la unidad de display en Modo Operación,
es necesario haber ajustado el atributo de dicha pantalla a
lectura-escritura.

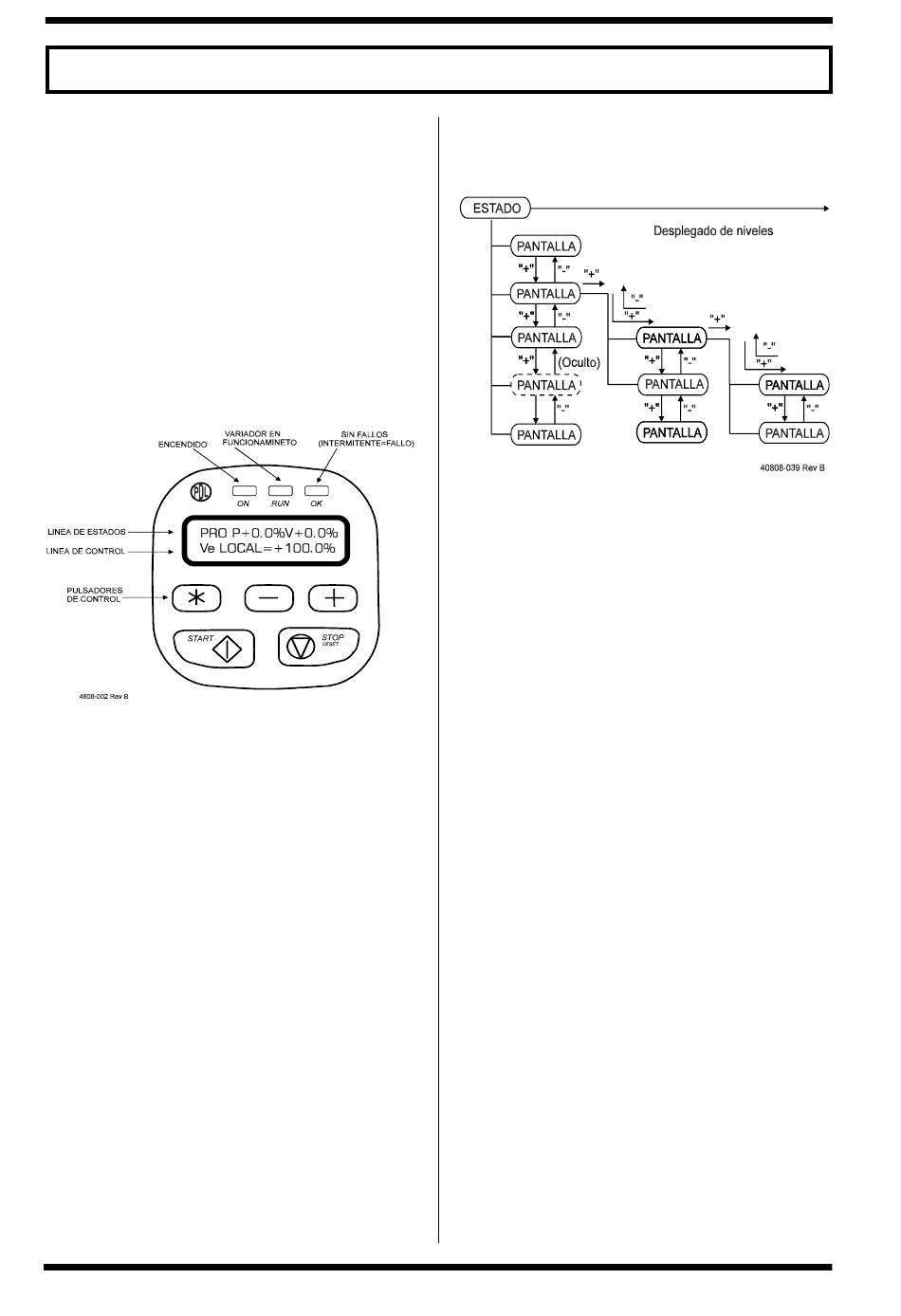

Figura 7.1: La Unidad de Display.

La Unidad de Display se considera como el controlador LOCAL.
Por lo tanto para el control local, se habilitan los pulsadores
START ,STOP-RESET desde la pantalla I1 (CONTR TECL=3), y
se ajusta la velocidad de la pantalla A3 en la pantalla I2 (REF1
Ve=LOCAL). Las entradas digitales se deshabilitan
estableciendo el modo local (I7a MODO ENT= 00). Este es el
ajuste que viene de fábrica
7.2

ESTRUCTURAS DE MENU Y PANTALLAS

7.2.1 Listados de pantallas

El listado de pantallas del Elite está compuesto de múltiples
pantallas. Cada pantalla, su función y opciones están descritas
con detalle en la Sección 9 de este manual.
La selección del idioma de las pantallas se realiza al estar en
Modo de Programación desde la pantalla Y1.

7.2.2 Busqueda, plegado y desplegado de pantallas

Cada listado de pantalla está organizado en estructura jerárquica,
tal y como muestra la Figura 7.2.
La búsqueda se efectúa entre las pantallas principales utilizando
las teclas "+" o "-". Cuando llegue a la pantalla principal que nos
interesa, pulse y suelte la tecla "*". Con esto se accederá a
cualquiera de las subpantallas que hay bajo la pantalla principal,
y aparecerá la primera subpantalla. Solamente serán visibles
las subpantallas que no se hayan ajustado a "oculto".
Manual de Instrucciones Serie Elite
Para avanzar por las subpantallas utilizamos la tecla "+". Para
retroceder por las subpantallas utilizamos la tecla "-". Cuando
se llegue a la primera subpantalla, pulsarr la tecla "-" para volver
a la pantalla principal.
Figura 7.2: Grupo y subgrupo de pantallas.
7.2.3 Parámetros empleados
USO DE %
Donde es posible, todos los ajustes están normalizados a los
parámetros del motor (se dan como porcentaje del valor nominal
del motor).
Las datos de la placa del motor se introducen en unidades del
sistema internacional (voltios, amperios, etc.).
USO DE "+" Y "–"
"+" Se utiliza para describir la velocidad y el par del motor
en sentido positivo.
"–" Se utiliza para describir la velocidad y el par del motor
en sentido negativo.
Según IEC34-7, el motor rota en sentido positivo (sentido de las
agujas del reloj) cuando:
• se ve enfrente al eje del motor.
• terminales U1, V1 y W1 o U2, V2 y W2 están conectadas
a las fases del Elite U, V, W respectivamente.
• el Elite está funcionando con velocidad "+".

7.2.4 Ajuste de un valor de pantalla

Antes de que un valor de pantalla pueda ser cambiado, dicha
pantalla tiene que tener acceso permitido a "lectura-escritura".
Para ajustar un parámetro numérico, pulsar "*" y "+" para
aumentarlo. Pulsar "*" y "-" para reducirlo. Al soltar la tecla "*"
el nuevo valor es almacenado en la memoria no volátil (EEPROM).
Para ajustar un parámetro de doble estado , es decir, solo
dispone de dos opciones (p.e., ALT/BAJ, S/N) utilizar "*" y "+"
o "-" para cambiar el estado del parámetro.
Para seleccionar una lista de opciones de un parámetro, utilizar
las teclas "*" y "+" o "-" para efectuar la búsqueda de una opción.
Al soltar la tecla "*" esta elección se almacenará en la EEPROM.
