Funciones de accionamiento ampliadas (DE1)
2.2 Servicio U/f (a partir de la versión de SW 3.1)
2.2.2 Modo U/f con accionamiento de cabezal (SÓLO diagnóstico)
Puesta en marcha
Característica U/f
en HSA
DE1/2-20
El servicio U/f supone la ejecución previa de la puesta en marcha estándar HSA con
selección del motor para la obtención de los valores estándar significativos para todos
los datos de máquina. Seleccionar "sin captador" en "tipo de captador" siempre que no
exista sistema de medida en motor.
Para aplicaciones simples se recurre generalmente a motores no Siemens; por ello,
para el servicio AM deberán introducirse los datos de la placa de características y
deberán ejecutarse las funciones Calcular datos de circuito equivalente y Calcular
datos regulador.
Seguidamente se activa el servicio U/f con el DM 1014: UF_MODE_ENABLE.

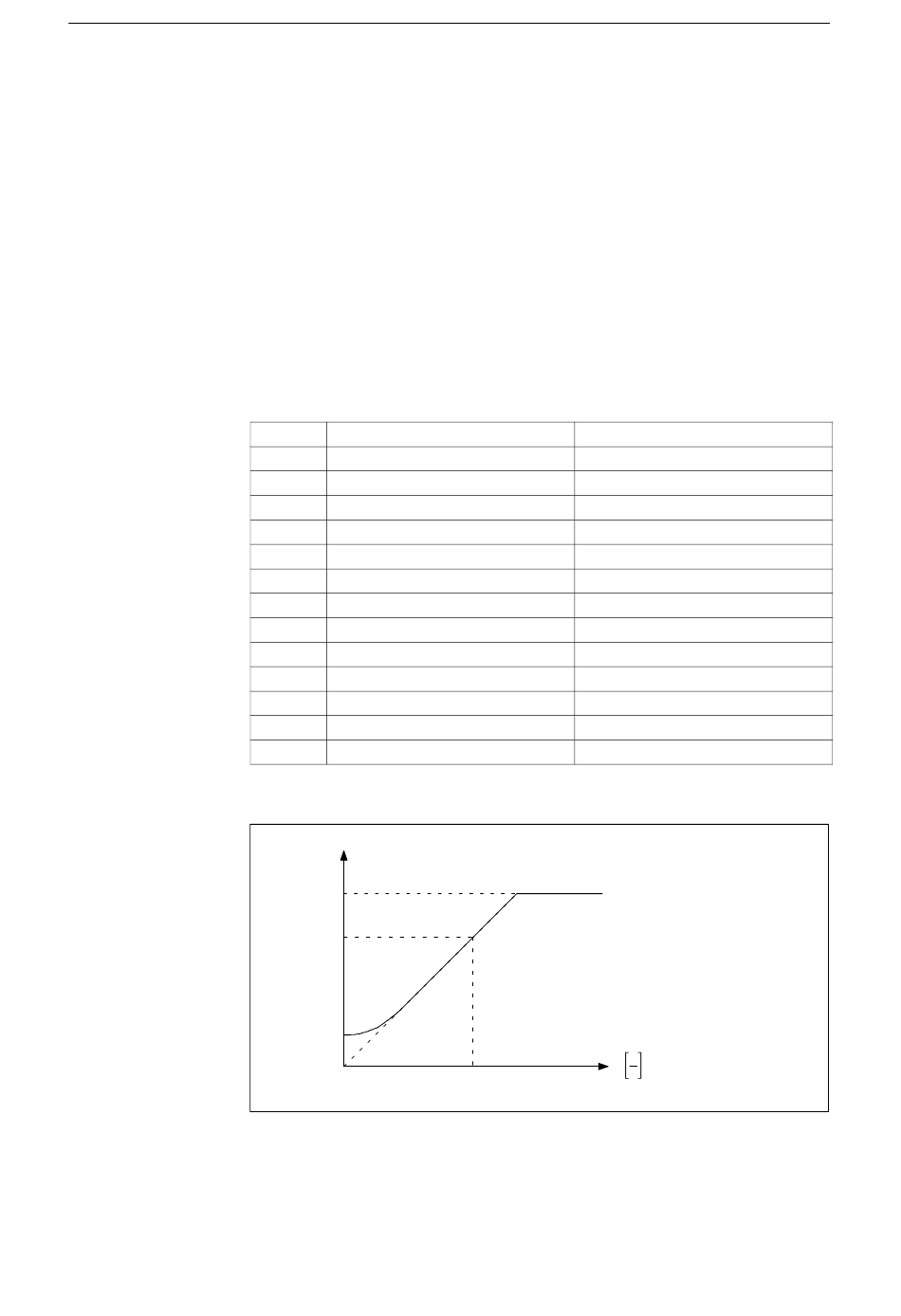

Tabla 2-4 Datos de máquina en servicio U/f con HSA
Nº DM Designador
DM 1014 UF_MODE_ENABLE
DM 1125 UF_MODE_RAMP_TIME_1
DM 1126 UF_MODE_RAMP_TIME_2
DM 1127 UF_VOLTAGE_AT_F0
DM 1132 MOTOR_NOMINAL_VOLTAGE
DM 1134 MOTOR_NOMINAL_FREQUENCY
DM 1146 MOTOR_MAX_ALLOWED_SPEED
DM 1103 MOTOR_NOMINAL_CURRENT
DM 1238 CURRENT_LIMIT
DM 1400 MOTOR_RATED_SPEED
DM 1401 MOTOR_MAX_SPEED[n]
DM 1405 MOTOR_SPEED_LIMIT
DM 1730 OPERATING_MODE
U[V]
~430V
DM 1132
DM 1127
Figura 2-4 Característica U/f en HSA
SIMODRIVE 611D/SINUMERIK 840D/810D Funciones de accionamiento (FBA) – Edición 10.00
Activar servicio U/f
T. aceleración 1 en servicio U/f
T. aceleración 2 en servicio U/f
Tensión para f = 0 en servicio U/f
Tensión nominal del motor
Frecuencia nominal del motor
Velocidad máxima del motor
Intensidad nominal del motor
Límite de intensidad
Velocidad nominal del motor
Velocidad máxima útil del motor
Velocidad de vigilancia motor
Clase de servicio
f 1 s
DM 1134
