Tablero
Asegúrese de que el tablero tiene la capacidad de carga y
resistencia necesarias. Si construye por sí mismo el tablero,
tenga en cuenta las dimensiones especificadas en el boceto del
Anexo ( pág. 201).
7.5.1
Ensamblaje del tablero
El tablero pertenece al equipamiento opcional. Si desea hacerse
su propio tablero, encontrará planos en el anexo ( pág. 201).

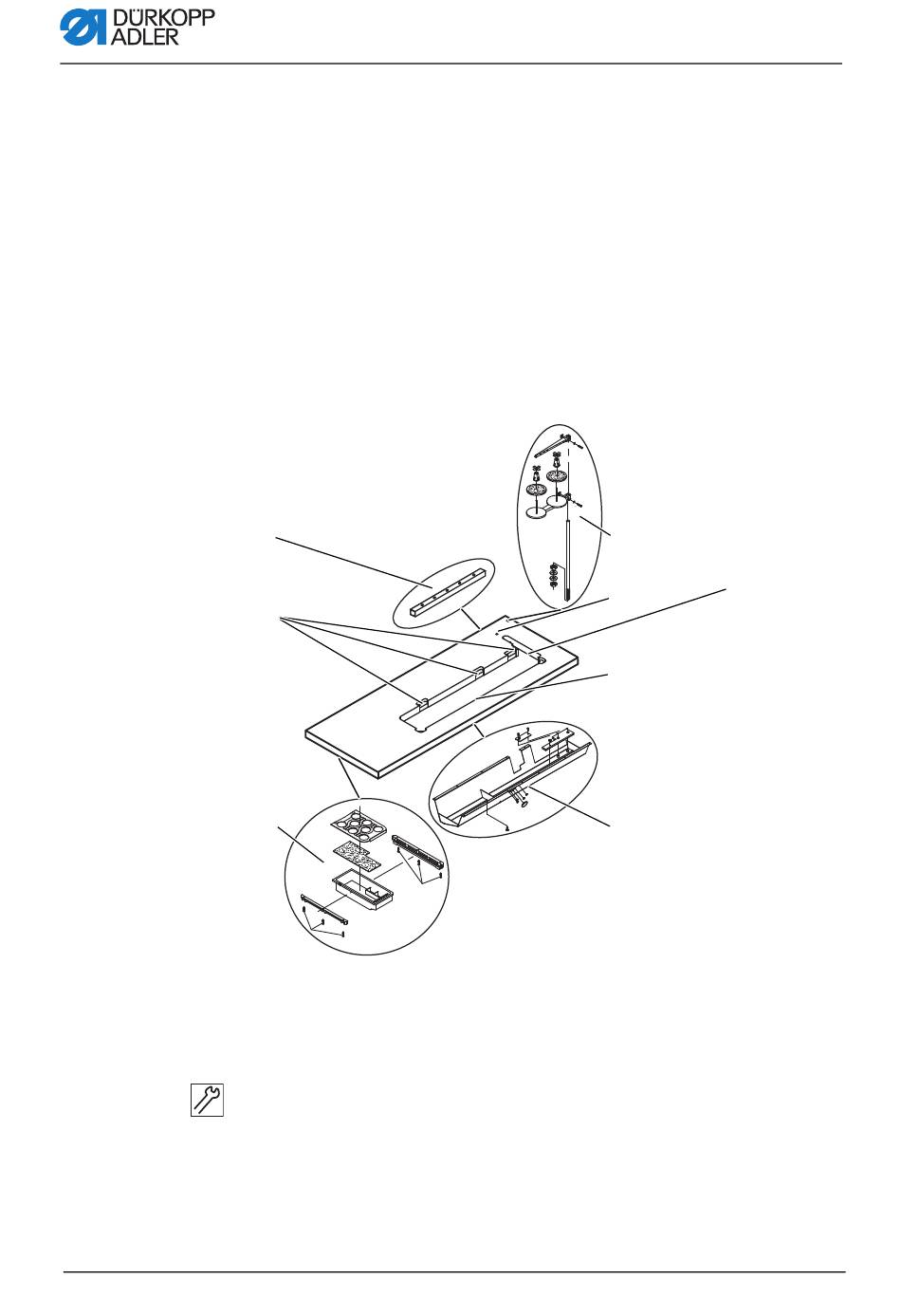

Fig. 78: Ensamblaje del tablero
①
②
③
(1) - Canaleta para cables
(2) - Entalladura
(3) - Cajón
(4) - Cárter de aceite
El tablero se ensambla de la siguiente forma:
1.
Atornille el cajón (3) con el soporte del lado izquierdo en la
parte inferior del tablero.
Manual de instrucciones DELTA TIPO M - 00.0 - 08/2019
⑦
⑥
⑤
④
(5) - Barra de goma
(6) - Orificio
(7) - Portacarretes
(8) - Imán del sensor de inclinación
Instalación
⑧
