Durante la combustión se generan condensados en el apa-
rato. El sifón para condensados (1) guía los condensados a
través de un embudo (2) hacia la conexión de desagüe.
▶
Utilice para la evacuación de los condensados solo tubos
hechos de materiales resistentes a los ácidos (p. ej.,
plástico).
▶
Deje debajo del sifón para condensados un espacio libre
de como mínimo 180 mm.
▶
Enganche el sifón para condensados (1) sobre el em-
budo preinstalado (2).
5.8 Montaje del tubo de evacuación de la
válvula de seguridad
1. Instale la tubería de desagüe para la válvula de seguri-
dad de modo que no estorbe al retirar y colocar la parte
inferior del sifón.

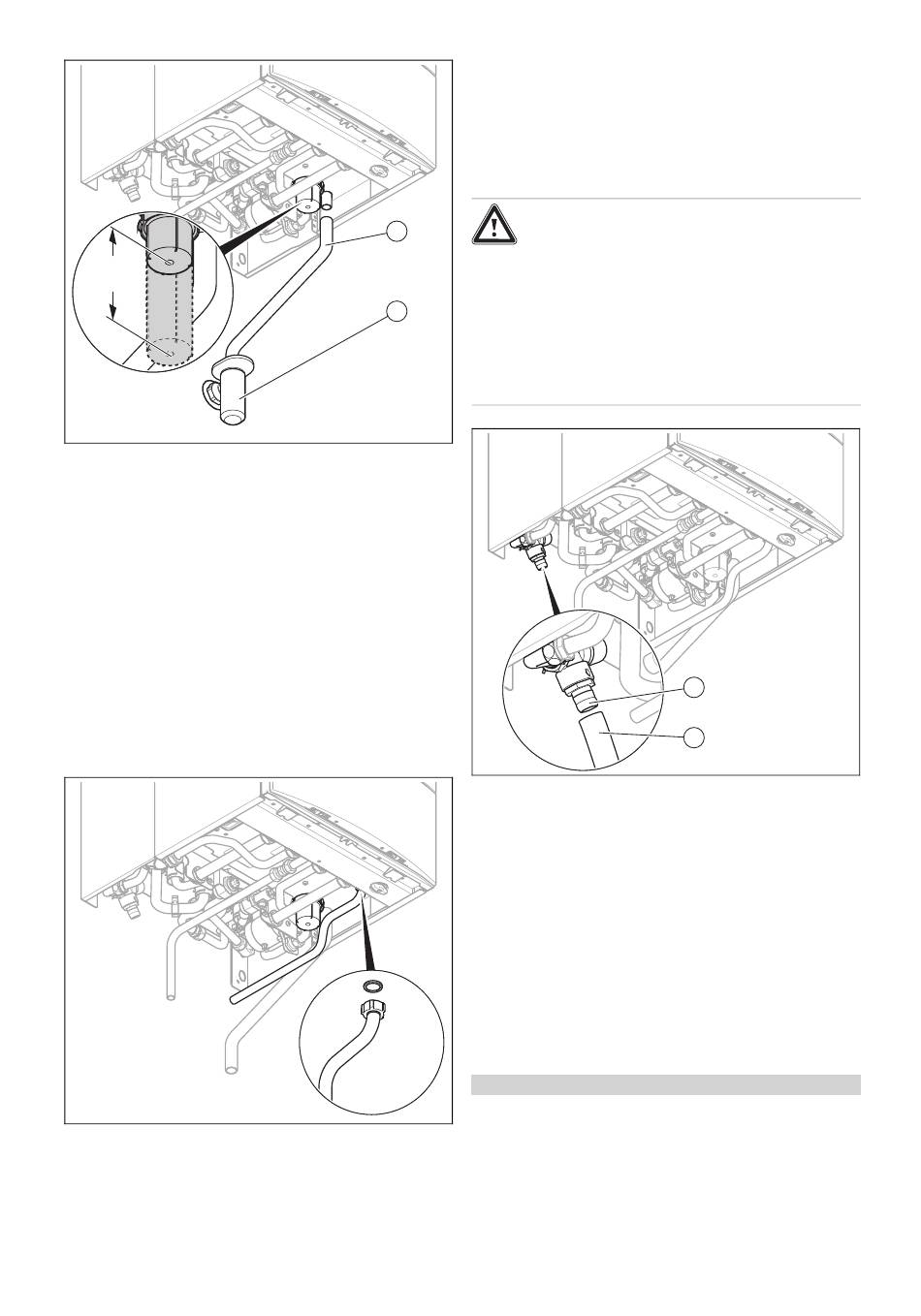

2. Monte el tubo de evacuación como se muestra en la
imagen (¡no lo corte!).
3. Asegúrese de que el extremo de la tubería quede visi-
ble.
14
4. Asegúrese de que la salida de agua o vapor por el ex-
tremo de la tubería no pueda causar lesiones a perso-
nas ni dañar componentes eléctricos.
5.9 Conexión de la manguera flexible a la
válvula de seguridad del acumulador con
estratificación térmica
Peligro
Peligro de escaldadura
1
El agua caliente que sale del desagüe de la
válvula de seguridad puede provocar graves
escaldaduras.
2
▶
Monte adecuadamente el tubo de desa-
güe de la válvula de seguridad.
▶
Utilice la manguera flexible incluida en el
material suministrado.
1. Inserte la manguera flexible (1) en la válvula de seguri-
dad (2).
2. Lleve el extremo de la manguera flexible con inclinación
a través de una conexión abierta hasta un embudo de
desagüe.
3. Asegúrese de que el extremo de la tubería quede visi-
ble.
5.10 Instalación de humos
5.10.1 Montaje y conexión del conducto de toma
de aire/evacuación de gases
1. Consulte qué conductos pueden utilizarse en las ins-
trucciones de montaje adjuntas "Conducto de toma de
aire/evacuación de gases".
Condiciones: Instalación en zona húmeda
▶
Conecte el producto sin falta a una instalación de toma
de aire/evacuación de gases estanca. El aire de com-
bustión no se debe tomar del lugar de instalación.
Instrucciones de instalación y mantenimiento ecoTEC plus 0020247113_01
2
