9.4 Restablecimiento de los parámetros a los
ajustes de fábrica
Acceda a Menú → Nivel especialista → Menú de diag-
1.
nóstico → D.096 Restablecer los ajustes de fábrica?
y confirme con .
2. Ajuste el punto de diagnóstico con el valor 1 y confirme
con .
9.5 Preparativos para la reparación
1. Ponga el aparato fuera de funcionamiento.
2. Desenchufe el aparato del suministro eléctrico.
3. Desmonte el panel frontal. (→ Página 11)
4. Cierre la llave de paso del gas.
5. Cierre las llaves de mantenimiento de los circuitos de
entrada y retorno de la calefacción.
6. Cierre la llave de mantenimiento de la tubería de agua
fría.
7. Si quiere sustituir elementos conductores de agua del
aparato, debe vaciar el aparato.
8. Asegúrese de que no gotee agua sobre los componen-
tes conductores de corriente (p. ej., la caja electrónica).
9. Utilice únicamente juntas nuevas.
9.5.1 Adquisición de piezas de repuesto
Los repuestos originales del producto están certificados de
acuerdo con la comprobación de conformidad del fabricante.
Si durante la reparación o el mantenimiento emplea piezas
no certificadas o autorizadas, el certificado de conformidad
del producto perderá su validez y no se corresponderá con
las normas actuales.
Recomendamos encarecidamente la utilización de piezas de
repuesto originales del fabricante, ya que con ello, se garan-
tiza un funcionamiento correcto y seguro del producto. Para
recibir información sobre las piezas de repuesto originales,
diríjase a la dirección de contacto que aparece en la página
trasera de las presentes instrucciones.
▶
Si necesita piezas de repuesto para el mantenimiento o
la reparación, utilice exclusivamente piezas de repuesto
autorizadas.
9.6 Sustitución de componentes dañados
9.6.1 Sustitución del quemador
1. Desmonte el módulo térmico compacto. (→ Página 33)
0020247113_01 ecoTEC plus Instrucciones de instalación y mantenimiento
Solución de averías 9
2

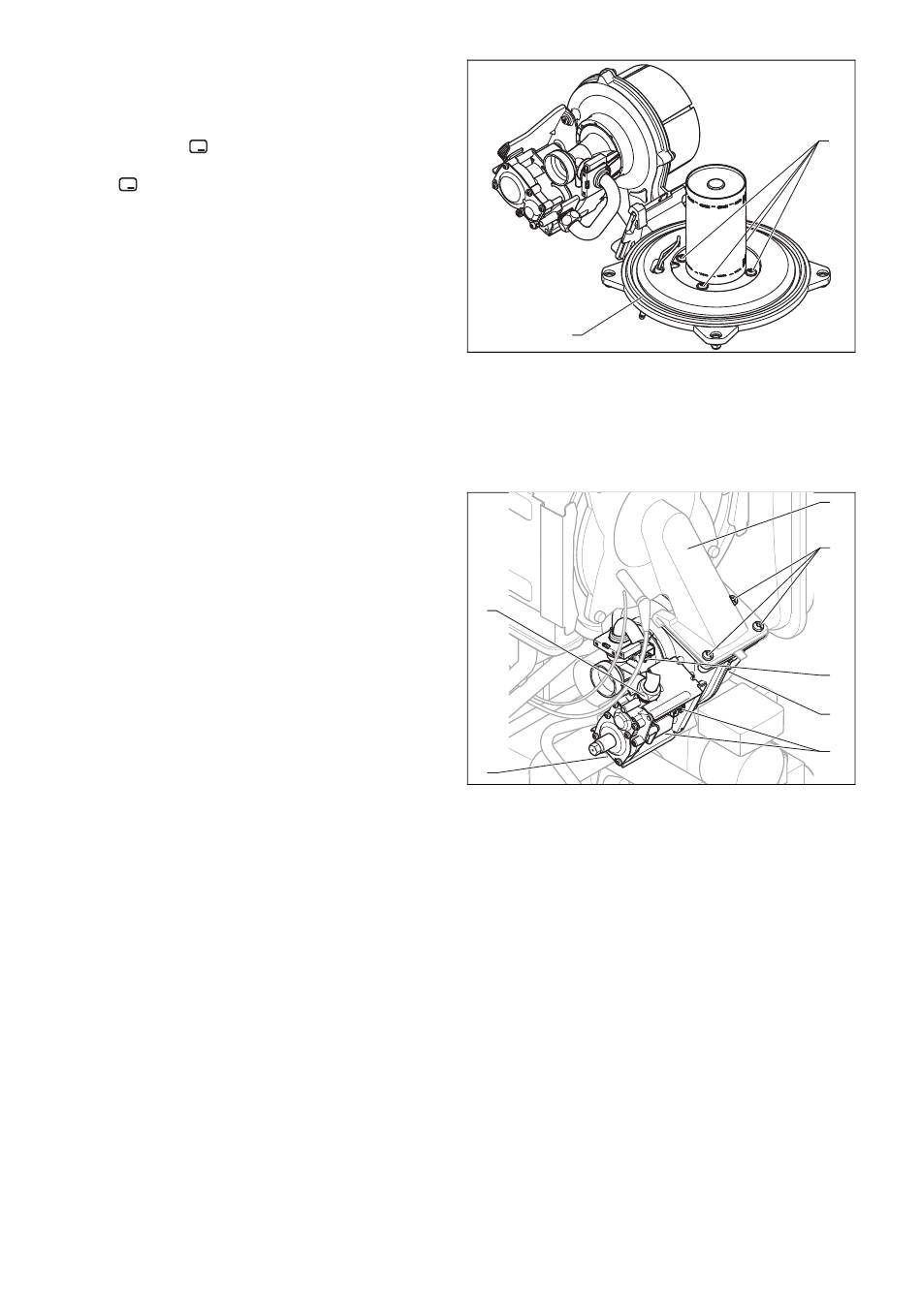

2. Desenrosque los cuatro tornillos (1) del quemador.
3. Retire el quemador.
4. Monte el quemador nuevo usando una junta nueva (2).
5. Monte el módulo térmico compacto. (→ Página 35)
9.6.2 Sustitución del ventilador
7
6
1. Retire el tubo de aspiración de aire.
2. Extraiga los tres conectores de la válvula de gas (5 ).
3. Extraiga el conector del sensor del tubo de Venturi (3)
presionando el resalte.
4. Extraiga el conector o conectores (según el modelo
de aparato) (4) del motor del ventilador presionando
el resalte.
5. Desenrosque las dos tuercas de racor (7) y (6) de la
válvula de gas. Al desatornillar, sujete con una llave de
boca el lado opuesto de la valvulería de gas.
6. Desenrosque los tres tornillos (2) que se encuentran
entre el tubo de mezcla (1) y la brida del ventilador.
1
1
2
3
4
5
