NOTA:
Tenga en cuenta la colocación de todos los cables cuando los quite, para poder volver a colocarlos correctamente
después de reemplazar la unidad de suministro de energía.
Sobre esta tarea

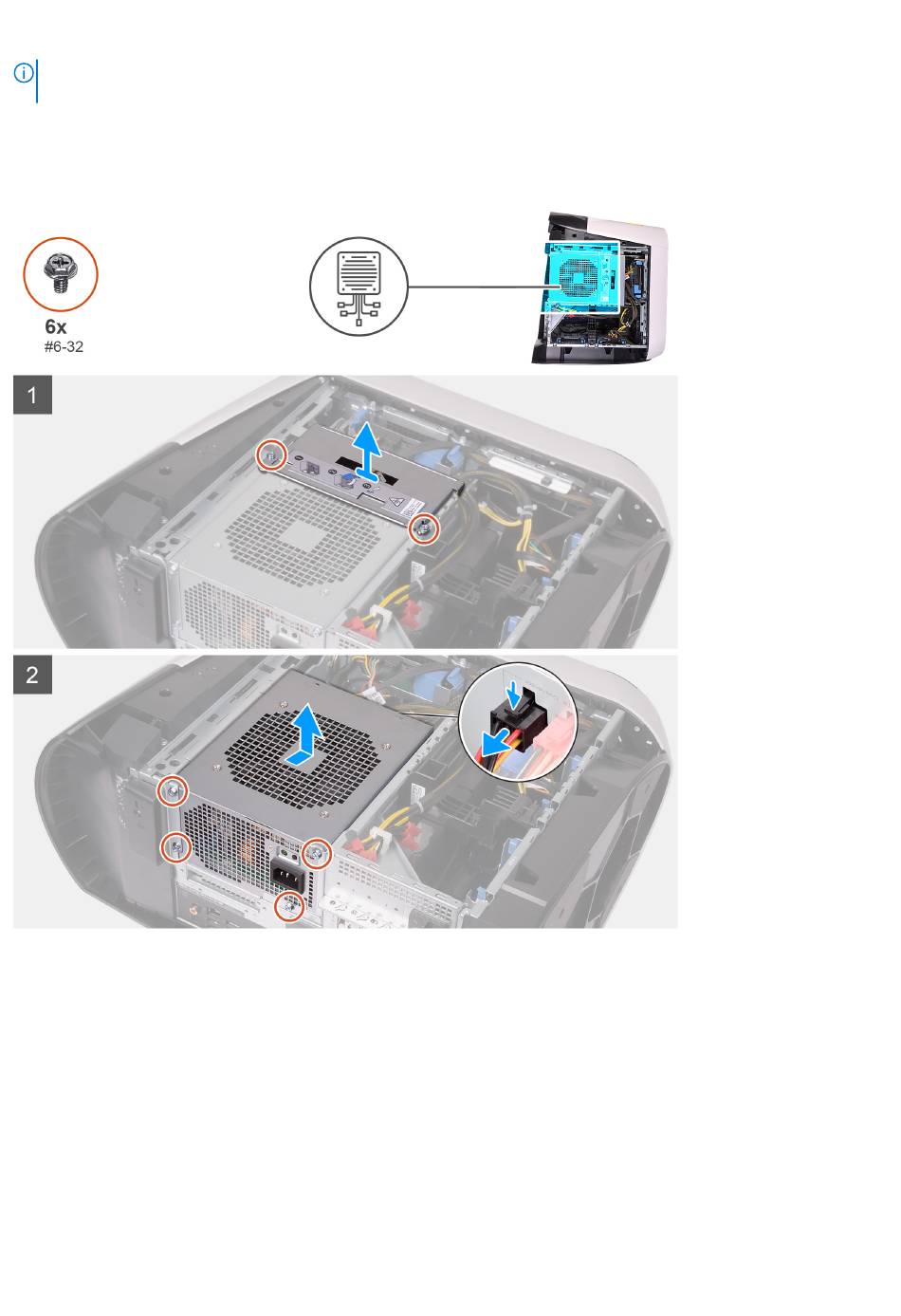

En las imágenes a continuación, se indica la ubicación de la unidad de suministro de energía y se proporciona una representación visual del
procedimiento de extracción.
Pasos
1. Quite los dos tornillos (#6-32) que fijan el soporte de la unidad de suministro de energía a la canastilla de la unidad.
2. Levante el soporte de la unidad de suministro de energía para quitarlo de la canastilla de la unidad.
3. Presione el gancho de liberación en los conectores del cable de alimentación y desconecte todos los cables de alimentación de la
unidad de suministro de energía.
4. Quite los cuatro tornillos (#6-32) que fijan la unidad de suministro de energía al chasis.
5. Deslice y levante la unidad de suministro de energía, junto con los cables, para quitarla del chasis.
