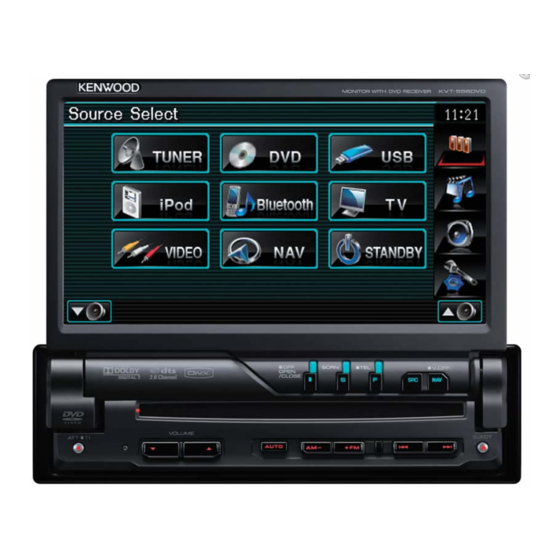

KVT-526DVD
KVT-556DVD
MONITEUR AVEC RÉCEPTEUR DVD
MANUEL D'INSTALLATION
MONITOR MIT DVD-RECEIVER
INSTALLATION-HANDBUCH
MONITOR MET DVD-ONTVANGER
INSTALLATIE HANDLEIDING
MONITOR CON RICEVITORE DVD
MANUALE DI INSTALLAZIONE
MONITOR CON RECEPTOR DVD
MANUAL DE INSTALACIÓN
MONITOR COM RECEPTOR DVD
MANUAL DE INSTALAÇAO
© B54-4750-00/00 (EW)
Publicidad
Tabla de contenido
Manuales relacionados para Kenwood KVT-526DVD
Resumen de contenidos para Kenwood KVT-526DVD
- Página 1 KVT-526DVD KVT-556DVD MONITEUR AVEC RÉCEPTEUR DVD MANUEL D'INSTALLATION MONITOR MIT DVD-RECEIVER INSTALLATION-HANDBUCH MONITOR MET DVD-ONTVANGER INSTALLATIE HANDLEIDING MONITOR CON RICEVITORE DVD MANUALE DI INSTALLAZIONE MONITOR CON RECEPTOR DVD MANUAL DE INSTALACIÓN MONITOR COM RECEPTOR DVD MANUAL DE INSTALAÇAO © B54-4750-00/00 (EW)
-
Página 2: Procédure D'iNstallation
Par conséquent, vérifiez le câble de l'enceinte. • Assurez-vous que toutes les connexions de câble sont faites correctement en insérant les fiches jusqu’à ce qu’elles soient verrouillées. KVT-526DVD/KVT-556DVD... - Página 3 Accessoires/Connexion des câbles aux bornes Accessoires 2AVERTISSEMENT Connexion du connecteur ISO La disposition des broches pour les connecteurs ISO dépend du type de votre véhicule. Assurez-vous de réaliser les connexions correctes pour éviter d’endommager l’appareil. La connexion par défaut du câblage électrique est décrite ..1 dans la section 1 ci-dessous.
-
Página 4: Connexion Des Câbles Aux Bornes
Câble de sourdine (Brun) Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Câble de commande de l'alimentation/ de l'antenne motorisée (Bleu/Blanc) - Página 5 Ventilateur de refroidissement Cordon d'antenne Entrée de l’antenne AM/FM (JASO) Faisceau de câbles (Accessoire 1) Faisceau de câbles (Accessoire 2) Entrée audio-visuelle/ Entrée de caméra de marche arrière • Entrée visuelle (jaune) AV IN • Entrée audio gauche (Blanc) • Entrée audio droite (Rouge) REAR VIEW CAMERA Sortie audio-visuelle...
- Página 6 (Accessoires optionnel) Câble de connexion (Compris dans le syntoniseur de TV) ⁄ Systèmes de navigation pouvant être connectés à cet appareil (en date de décembre 2009): ・ KNA-G620T Pour consulter les informations les plus récentes, rendez-vous sur le site www.kenwood.com/cs/ce/. KVT-526DVD/KVT-556DVD...
- Página 7 Installation/Pour enlever l'unité Installation Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le. Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). Français...
- Página 8 2. Quand la partie inférieure est retirée, retirez les deux crochets supérieurs. ⁄ • Veillez à ne pas vous blesser avec les loquets de l'outil de démontage. 4. Sortez l’appareil entièrement avec les mains, en faisant attention de ne pas le faire tomber. KVT-526DVD/KVT-556DVD...
- Página 10 Kurzschluss im Lautsprecherkabel vor oder das Kabel hat das Fahrzeugchassis berührt und die Schutzfunktion wurde deswegen aktiviert. Überprüfen Sie aus diesem Grund das Lautsprecherkabel. • Stellen Sie sicher, dass alle Kabelanschlüsse ordnungsgemäß durchgeführt wurden, indem Sie die Stecker bis zum vollkommenen Einrasten in die Buchsen einführen. KVT-526DVD/KVT-556DVD...
- Página 11 Zubehör/Anschlussdiagramm Zubehör 2WARNUNG Anschluss des ISO-Anschlusses Die Stiftbelegung für die ISO-Anschlüsse hängt von der Art des von Ihnen verwendeten Fahrzeugs ab. Stellen Sie sicher, dass Sie die Anschlüsse zur Vermeidung einer Beschädigung des Geräts ordnungsgemäß durchführen...1 Der Standardanschluss für den Kabelbaum wird unten unter 1 beschrieben.
- Página 12 Schutzkappe auf dem Anschluss, wenn Sie ihn nicht verwenden. Stummschaltungskabel (braun) Schließen Sie dieses Kabel an einen geerdeten Anschluss an, wenn das Telefon klingelt oder telefoniert wird. Um das Kenwood-Navigationssystem anzuschließen,schlagen Sie bitte in Ihrem Navigationshandbuch nach. Netzsteuerung/Motorantennen-Steuerkabel Schließen Sie dies bei Verwendung des gesonderten (blau/weiß)
- Página 13 Kühllüfter Antennenkabel UKW/MW-Antenneneingang (JASO) Anschluß-Kabelbaum (Zubehör 1) Anschluß-Kabelbaum (Zubehör 2) Audio-/Videoeingang/ Rückansicht Kameraeingang • Videoeingang (gelb) AV IN • Linker Audioeingang (weiß) • Rechter Audioeingang (rot) REAR VIEW CAMERA Audio-/Videoausgang • Videoausgang (gelb) REVERSE • Linker Audioausgang (weiß) AV OUT •...
- Página 14 USB-Anschluss KCA-BT200-Eingang (optionales Zubehör) TV-Tuner Anschlusskabel (Im Navigationssystementhalten) (optionales Zubehör) Navigationssystem (optionales Zubehör) Anschlusskabel (Im Lieferumfang des TV-Tuners) ⁄ Navigationsgeräte, die an dieses Gerät angeschlossen werden können. (Stand: Dezember 2009): ・ KNA-G620T Die neuesten Informationen erhalten Sie unter www.kenwood.com/cs/ce/. KVT-526DVD/KVT-556DVD...
-
Página 15: Einbau/Ausbau Des Geräts
Einbau/Ausbau des Geräts Einbau Sichern Sie das Einbaugehäuse, indem Sie die Metalllaschen mit einem Schraubenzieher umbiegen. Stellen Sie sicher, dass das Gerät sicher an Ort und Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte dies zu einer Fehlfunktion führen (beispielsweise könnte der Ton springen). Deutsch... - Página 16 2. Führen Sie nach dem Ausbau der unteren Hälfte den Ausbau der beiden oberen Stellen durch. ⁄ • Achten Sie darauf, sich nicht an den Fangstiften am Ausbauwerkzeug zu verletzen. 4. Umfassen Sie das Gerät mit den Händen und ziehen Sie es vorsichtig heraus. KVT-526DVD/KVT-556DVD...
- Página 18 • Controleer dat alle verbindingen juist zijn en de stekkers goed in de aansluitingen zijn vergrendeld. • Als het contact van uw auto geen ACC-stand heeft of de ontstekingskabel (contactkabel) met een spanningsbron is verbonden waar constant spanning op staat, zoals KVT-526DVD/KVT-556DVD...
- Página 19 Toebehoren/Verbinden van kabels met aansluitingen Toebehoren 2WAARSCHUWING Aansluiten van de ISO-stekker De penopstelling van de ISO-stekkers is afhankelijk van uw type auto. Zorg dat de aansluitingen juist zijn om beschadiging van het toestel te voorkomen. De standaardverbinding van de bedradingsbundel wordt ..1 in stap 1 hieronder beschreven.
-
Página 20: Verbinden Van Kabels Met Aansluitingen
Raadpleeg voor het aansluiten van het Kenwoodnavigatiesysteem de gebruiksaanwijzing van de navigator. Spanning-/motorantennekabel (blauw/wit) Sluit aan op de spanningsaansluiting wanneer u de optionele vermogensversterker gebruikt, of op de antenne-aansluiting van de auto. Laat de kabel niet uit het lipje hangen als u geen aansluitingen maakt. KVT-526DVD/KVT-556DVD... - Página 21 Koelventilator Antennekabel FM/AM-antenne-ingang (JASO) Bedradingsbundel (toebehoren 1) Bedradingsbundel (toebehoren 2) Audio-ingang/Visuele ingang/ Ingang achteruitrijcamera • Visuele ingang (geel) AV IN • Audio-ingang links (wit) • Audio-ingang rechts (rood) REAR VIEW CAMERA Audio-uitgang/Visuele uitgang • Visuele uitgang (geel) REVERSE • Audio-uitgang links (wit) AV OUT •...
- Página 22 Tv-tuner Aansluitkabel (inbegrepen in het (Optioneel toebehoren) navigatiesysteem) Navigatiesysteem (Optioneel toebehoren) Aansluitkabel (meegeleverd met tv-tuner) ⁄ Navigatietoestellen die op dit apparaat kunnen worden aangesloten. (Vanaf december 2009): ・ KNA-G620T Voor de meest recente informatie kunt u terecht op www.kenwood.com/cs/ce/. KVT-526DVD/KVT-556DVD...
-
Página 23: Installatie/Verwijderen Van Het Toestel
Installatie/Verwijderen van het toestel Installatie Buig de lipjes van de bevestigingshuls met een schroevendraaier of dergelijke en bevestig op zijn plaats. Controleer of het toestel goed geïnstalleerd is. Als het toestel niet stabiel is, kan het slecht werken (het geluid kan bijvoorbeeld soms onderbroken worden). Nederlands... - Página 24 ⁄ • Ga voorzichtig te werk zodat u niet gewond kunt raken door de meeneempennen op het uitbouwgereedschap. 4. Trek het toestel met uw handen geheel naar voren en let op dat u het toestel niet laat vallen. KVT-526DVD/KVT-556DVD...
-
Página 26: Procedimento Per L'iNstallazione
Controllate quindi il cavo dell'altoparlante. • Accertatevi che i collegamenti di tutti i cavi siano stati effettuati saldamente mediante l’inserimento delle prese fino al punto in cui esse si bloccano completamente. KVT-526DVD/KVT-556DVD... - Página 27 Accessorio/Collegamento dei cavi ai terminali Accessorio 2AVVERTENZA Collegamento del connettore ISO La disposizione dei terminali per i connettori ISO dipende dal tipo di veicolo di cui si è in possesso. Accertatevi di eseguire i collegamenti corretti per evitare danni all’apparecchio. Il collegamento default per il fascio dei cavi è...
-
Página 28: Collegamento Dei Cavi Ai Terminali
Collegarlo al terminale messo a terra quando il telefono squilla o durante la conversazione. Per informazioni sul collegamento del sistema di navigazione Kenwood, consultare il manuale di navigazione. Filo di controllo della corrente e dell'antenna motorizzata (Blu/bianco) Collegare al terminale di controllo alimentazione quando si utilizza l'amplificatore di potenza opzionale o al terminale di controllo antenna nel veicolo. - Página 29 Ventola di raffreddamento Cavo antenna Ingresso antenna FM/AM (JASO) Connettore multipolare (Accessorio 1) Connettore multipolare (Accessorio 2) Ingresso visivo/audio/Ingresso telecamera vista posteriore • Ingresso visivo (giallo) AV IN • Ingresso sinistro audio (bianco) • Ingresso destro audio (rosso) REAR VIEW CAMERA Uscita visiva/audio •...
- Página 30 (In dotazione nel sistema di (Accessorio opzionale) navigazione) Sistema di navigazione (accessorio opzionale) Cavo di collegamento (incluso nel sintonizzatore TV) ⁄ Unità di navigazione collegabili a questa unità. (dicembre 2009): ・ KNA-G620T Per le informazione più aggiornate, consultare il sito www.kenwood.com/cs/ce/. KVT-526DVD/KVT-556DVD...
-
Página 31: Installazione/Rimozione Dell'uNità
Installazione/Rimozione dell'unità Installazione Piegare le linguette della flangia di montaggio con un cacciavite o un utensile simile e fissarle in posizione. Accertarsi che l'unità sia fissata saldamente in posizione. Se l'unità non è stabile, potrebbe non funzionare correttamente (ad esempio, il suono potrebbe essere intermittente). Italiano... - Página 32 2. Dopo aver rimosso la parte inferiore, sbloccare i due fermi superiori nello stesso modo. ⁄ • Prestare attenzione a non danneggiare le staffe di installazione con lo strumento di rimozione. 4. Estrarre completamente l'unità tirandola con le mani, prestando attenzione a non farla cadere. KVT-526DVD/KVT-556DVD...
-
Página 34: Procedimiento De Instalación
• Si el encendido de su vehículo no tiene una posición ACC, o si el cable del encendido está conectado a una fuente de alimentación con voltaje constante tal como un cable de batería, la alimentación de la unidad no KVT-526DVD/KVT-556DVD... -
Página 35: Accesorios/Conexión De Cables A Los Terminales
Accesorios/Conexión de cables a los terminales Accesorios 2ADVERTENCIA Conexión del conector ISO La disposición de las patillas de los conectores ISO depende según el tipo de vehículo. Asegúrese de efectuar las conexiones de manera apropiada para evitar que se dañe la unidad. -
Página 36: Conexión De Cables A Los Terminales
Cable de silenciador (Marrón) teléfono o durante la conversación. Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Cable de control de alimentación/control de la Conecte al terminal de control de alimentación cuando antena del motor (Azul/Blanco) utilice el amplificador de potencia opcional, o al terminal de control de antena del vehículo. - Página 37 Ventilador de refrigeración Cable de antena Entrada de antena FM/AM(JASO) Mazo de conductores (Accesorio 1) Mazo de conductores (Accesorio 2) Entrada Audio/Visual/Entrada de la cámara de visión trasera • Entrada visual (Amarilla) AV IN • Entrada izquierda de audio (Blanca) REAR VIEW •...
-
Página 38: Conexión De Accesorios Opcionales
Sistema de navegación (Accesorio opcional) Cable de conexión (Incluido con el sintonizador de TV) ⁄ Unidades de navegación que pueden conectarse a esta unidad: (A partir de diciembre de 2009): ・ KNA-G620T Para obtener la información más reciente, acceda a www.kenwood.com/cs/ce/. KVT-526DVD/KVT-556DVD... -
Página 39: Instalación/Desinstalación De La Unidad
Instalación/Desinstalación de la unidad Instalación Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo. Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse). Español... -
Página 40: Desinstalación Del Marco Duro De Goma (Escudete)
⁄ • Procure evitar cualquier tipo de accidente con los pasadores de bloqueo en la herramienta de extracción. 4. Termine de sacar la unidad con las manos, prestando atención para no dejarla caer. KVT-526DVD/KVT-556DVD... -
Página 42: Procedimentos De Instalação
à ignição (isto é, o aparelho não ligará ou desligará juntamente com a ignição). Se desejar ligar/desligar o aparelho ao mesmo tempo que a ignição, conecte o cabo de ignição a uma fonte de energia KVT-526DVD/KVT-556DVD... -
Página 43: Acessórios/Ligar Os Cabos Aos Terminais
Acessórios/Ligar os cabos aos terminais Acessórios 2ADVERTÊNCIA Conexão do conector ISO A disposição dos pinos nos conectores ISO depende do tipo do veículo. Certifique-se que fez as conexões correctamente para evitar danos ao aparelho. A conexão pré-definida da cablagem está descrita no nº 1 ..1 abaixo. -
Página 44: Ligar Os Cabos Aos Terminais
Cabo do Mute (castanho) Liga-se ao terminal que está ligado à terra quando o telefone toca e durante a comunicação. Para ligar o sistema de navegação Kenwood, consulte o seu manual de navegação. Controlo de alimentação/ Fio de controlo da antena Ligue seja ao terminal de controle de alimentação,... - Página 45 Ventoinha de refrigeração Cabo da antena Entrada da antena FM/AM (JASO) Fiação (Acessório 1) Fiação (Acessório 2) Entrada áudio/visual/Entrada da câmara da vista traseira • Entrada visual (amarelo) AV IN • Entrada esquerda áudio (branco) REAR VIEW • Entrada direita áudio (vermelho) CAMERA Saída áudio/visual •...
- Página 46 (Acessório opcional) Sistema de navegação (Acessório opcional) Cabo de ligação (incluído no sintonizador da TV) ⁄ Unidades de navegação que podem ser ligadas a esta unidade. (Desde Dezembro de 2009): ・ KNA-G620T Para obter as informações mais recentes, visite www.kenwood.com/cs/ce/. KVT-526DVD/KVT-556DVD...
- Página 47 Instalação/Remova a unidade Instalação Vergue as linguetas da gaveta para montagem com uma chave de fenda ou ferramenta similar e prenda-a no lugar. Assegure-se de que a unidade fica instalada firmemente no seu lugar. Se a unidade estiver instável, poderá funcionar mal (por ex., o som poderá saltar). Português...
- Página 48 2. Depois do nível inferior ser removido, remova os dois pontos superiores. ⁄ • Cuidado para não se magoar com as linguetas ou com a ferramenta de remoção. 4. Puxe o aparelho completamente para a fora com as mãos, tendo o cuidado para não o deixar cair. KVT-526DVD/KVT-556DVD...
