Montaje en poste
El aparato se monta en el poste con la cinta continua de montaje de acero inoxidable.
Junta de
goma
Pasamuros
2.4.3. Conexión
El borne de conexión se encuentra en la parte inferior de la carcasa.
Estación meteorológica Suntracer KNX sl • Versión: 14.07.2016 • Reservado el derecho a realizar modificaciones.
10 Instalación y puesta en servicio

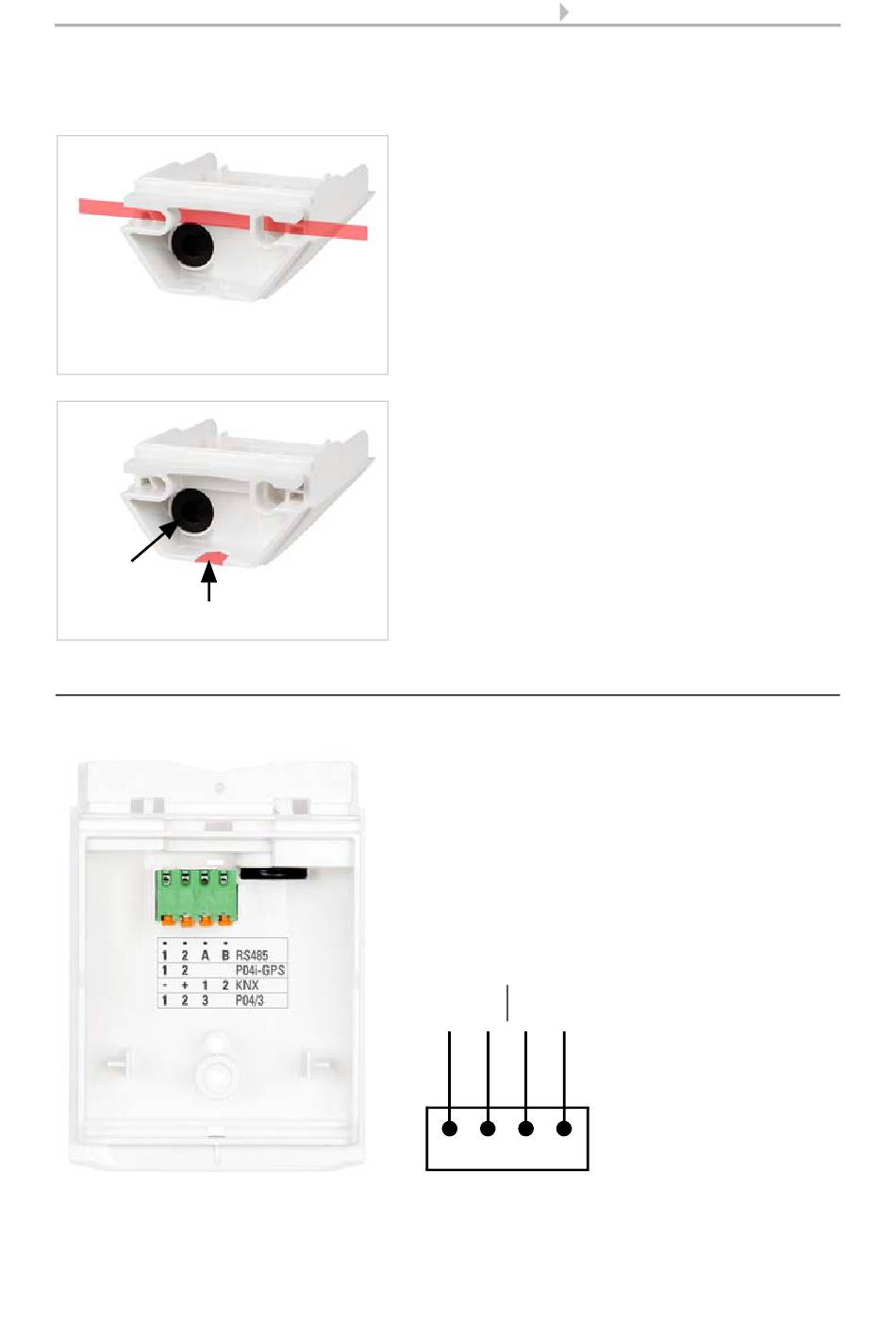

Fig. 12
Conduzca la cinta continua de montaje por
las armellas en la parte inferior de la carcasa.
Fig. 13
Rompa el pasamuros
Pase el cable de conexión por la junta de go-
ma.
Fig. 14
Conecte
datos KNX (+|-) y
tensión (12...40 V CC, 12...28 V CA, 1|2)
en el borne de conexión.
La asignación de bornes de la alimentación
de tensión es independiente de la polaridad.
KNX Tensión
- + 1 2
- + 1 2
