Prosonic S FMU90 - medición de nivel - Profibus DP
Endress + Hauser

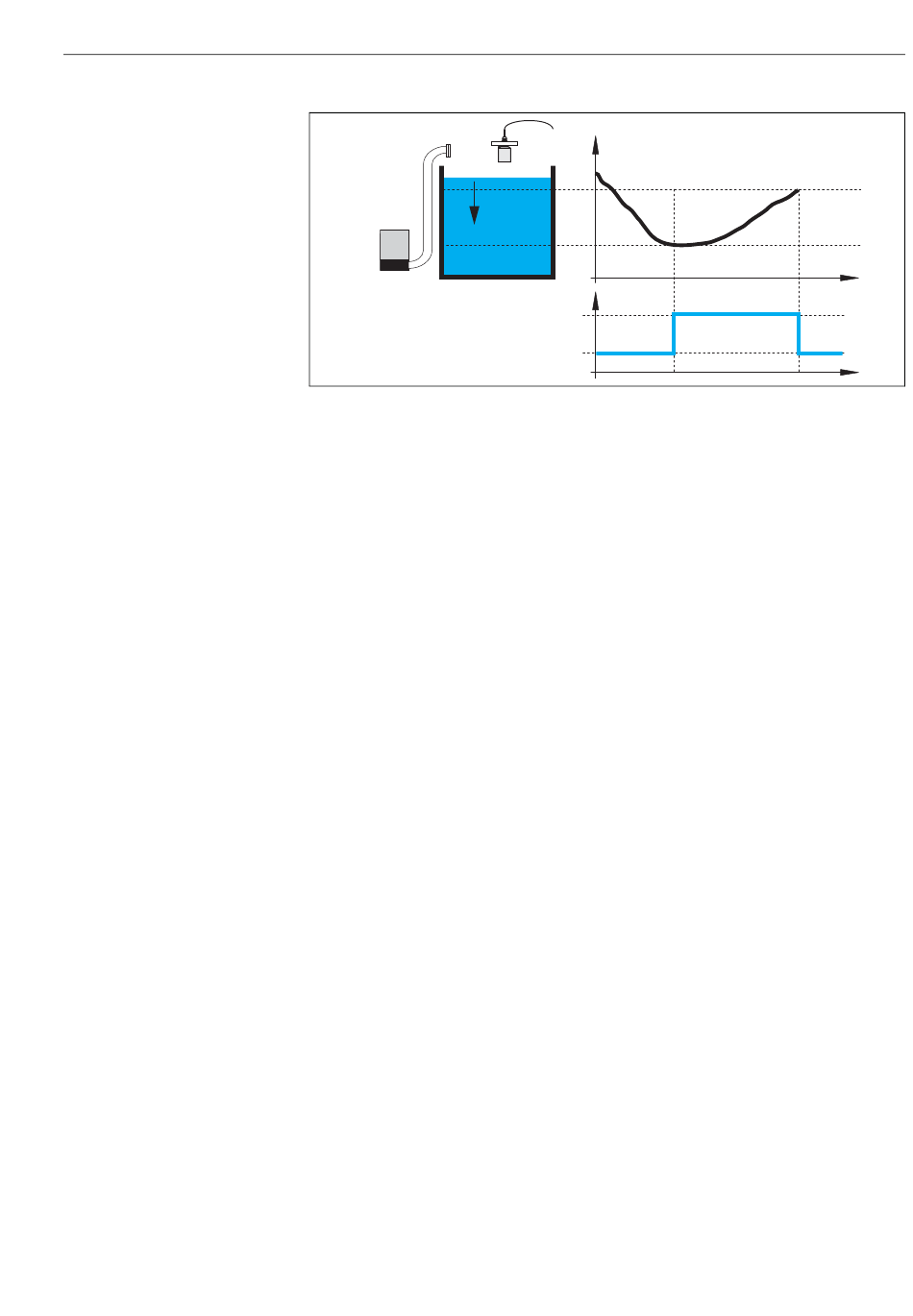

A: punto de activación; B B : punto de desactivación; C C : bomba en marcha; D D : bomba parada

Modo de funcionamiento

El Prosonic S puede controlar varias bombas a la vez - según el número de relés (v. característica 70
en la estructura de pedida del producto). Si hay dos o más bombas para un canal de nivel, tiene la
posibilidad de escoger entre dos modos de funcionamiento distintos:
a.

Control no alterno de bombas

En este modo, cada bomba se activa o desactiva según los puntos de conmutación asignados a
la misma.
b.

Control alterno de bombas

En este modo, los puntos de conmutación no se asignan individualmente a cada bomba. En
lugar de ello, los relés conmutan de tal forma que se asegura un uso compensado de todas las
bombas. Esto se consigue mediante las reglas siguientes:
1. Si un nivel supera uno de los puntos de activación, se excitará aquel relé que ha estado
hasta entonces durante más tiempo desexcitado. Dicho relé no coincide necesariamente
con el relé que está asociado al punto de activación que se ha superado.
2. Si el nivel cae por debajo de uno de los puntos de desactivación, se desexcitará aquel relé
que ha estado hasta entonces durante más tiempo excitado. Dicho relé no coincide
necesariamente con el relé asociado al punto de desactivación considerado.
Hay no obstante dos restricciones en la aplicación de estas reglas:
3. La paso del nivel por encima de un punto de activación provoca únicamente la excitación
de un determinado relé si se ha alcanzado anteriormente el punto de desactivación
correspondiente.
4. La caída del nivel por debajo de un punto de desactivación provoca únicamente la
desexcitación de un relé si se ha alcanzado anteriormente el punto de activación
correspondiente.
!
¡Nota!
Si dos bombas han de funcionar en el mismo rango unas veces una y a las siguientes la otra,
los puntos de activación y de desactivación son los mismos para ambas. Esta respuesta en la
conmutación puede conseguirse asignando puntos de conmutación al segundo relé, que es un
relé que no se llega a alcanzar nunca.
Ejemplo
Dos bombas han de funcionar una vez una y otra vez la otra en el rango de conmutación
comprendido entre 60% y 40%, o sea, cuando funciona la bomba 1, la bomba 2 está inactiva
y viceversa. Los relés han de programarse de la forma siguiente:
– Relé 1: punto de activación: 60%; punto de desactivación: 40%
– Relé 2: punto de activación: p. ej., 160% punto de desactivación: p. ej., 120%.
L
B
A
C
D
Puesta en marcha
t
t
L00-FMU90xxx-19-00-00-yy-052
83
