Nota
Para la conexión de la tensión de alimentación se recomiendan los cables indicados en el
anexo (Página 98) (cable 5x1,5 mm
Si prefiere confeccionar el cable Ud. mismo, recuerde que la sección del cable debe ser de
1,5 mm
Conexión de los conectores M12, 7/8"
1. Presione el conector macho (M12 o 7/8") en la respectiva conexión hembra del bloque de
conexión. Observe la inmovilización correcta entre el conector macho y el conector
hembra (lengüeta y ranura).
2. Apriete el conector con el tornillo moleteado.

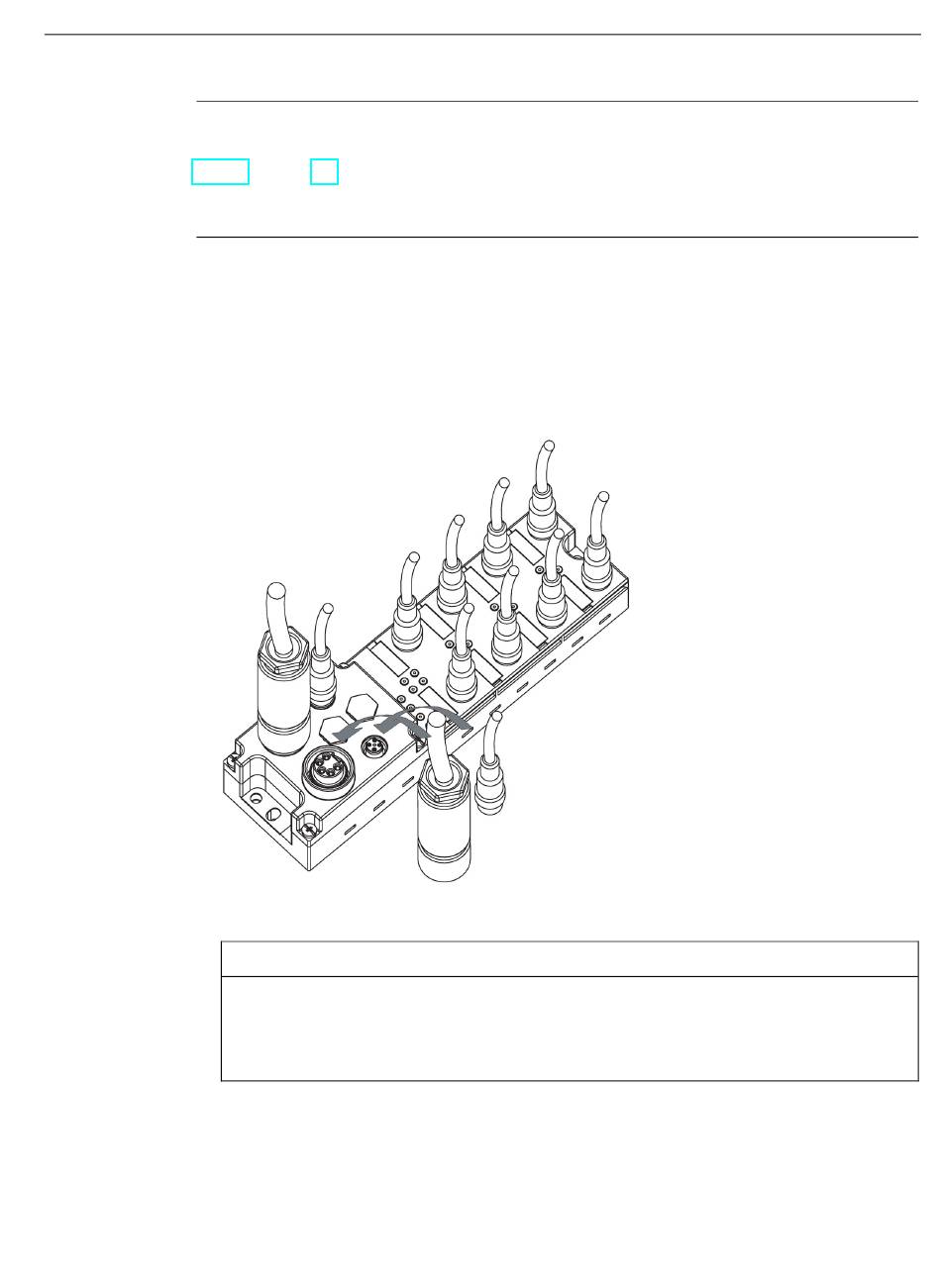

Figura 3-11
Unidad de periferia descentralizada ET 200eco
Instrucciones de servicio, 08/2014, A5E00158721-AD
.
2
Conexión de los conectores M12, 7/8"
ATENCIÓN
Desconexión del conector 7/8"
No está permitido retirar el conector 7/8" durante el funcionamiento del ET 200pro.
Desconecte en tal caso la alimentación de la tensión de carga (2L+) antes de retirar el
conector 7/8".
confeccionado con conectores 7/8").
2
Conectar
3.4 Cablear el ET 200eco
