Mantenimiento
9.3 Reparación
Desmontaje
1. El ventilador exterior
seguridad. Utilice para ello preferentemente alicates conformes a DIN 5254.
2. Extraiga el ventilador exterior manualmente.

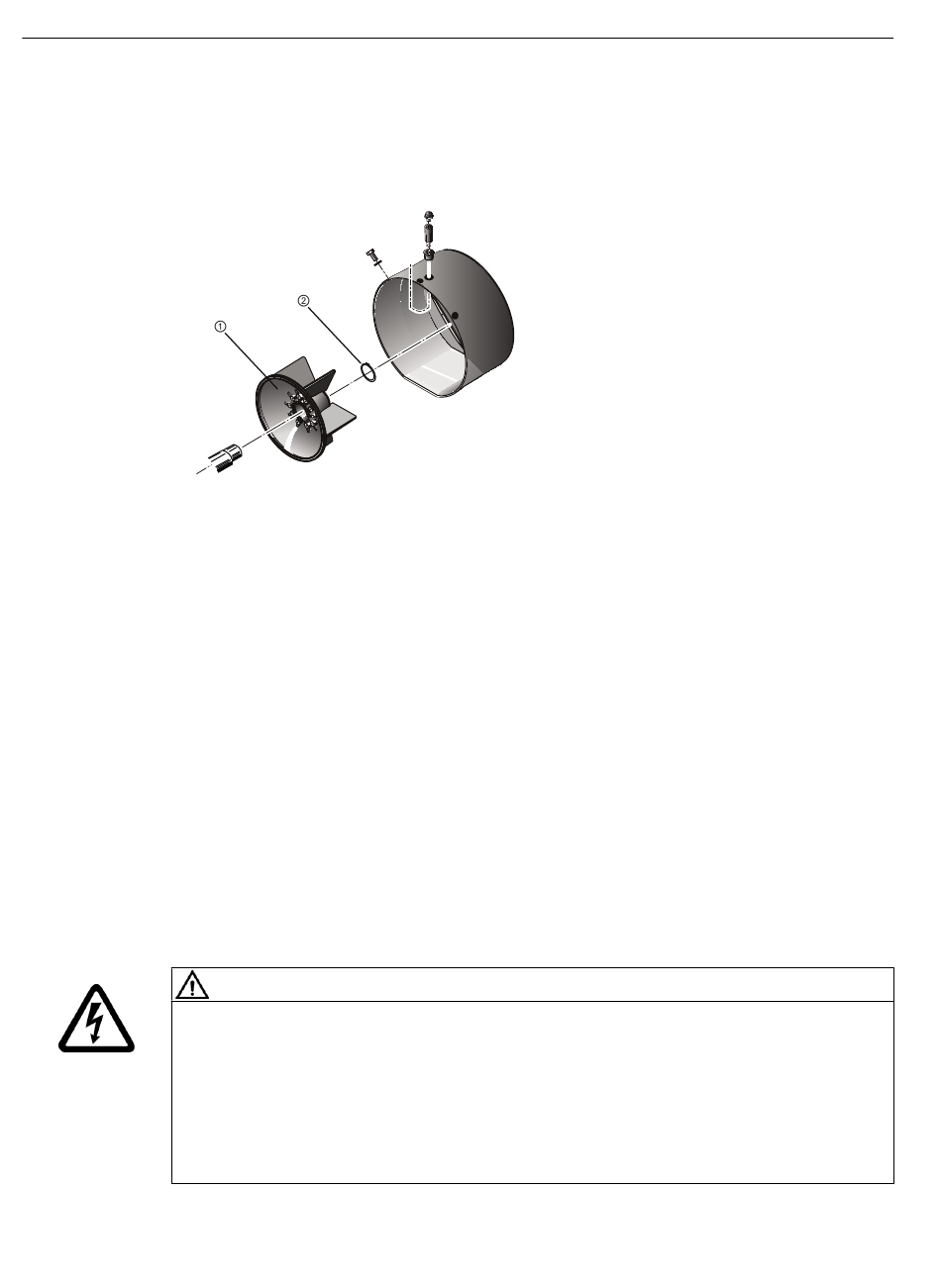

Figura 9-2
Montaje
1. Cale el ventilador exterior
2. Coloque el anillo de seguridad
asentado.
● ¡Si el ventilador tiene mecanismos de abroche, procure no dañarlos!
● Para ello, caliente el ventilador en la zona del cubo a una temperatura de aprox. 50 °C.
● En caso de daños, solicitar nuevas piezas.
9.3.5
Campana del ventilador externo
El ventilador externo está integrado en la campana. Para desmontarlo o sustituirlo, es preciso
desmontar la campana del ventilador externo.
Desmontaje
Elementos rotativos o bajo tensión
Los componentes eléctricos del motor del ventilador externo están sometidos a una tensión
eléctrica peligrosa. En caso de contacto existe peligro de muerte, graves lesiones corporales
o daños materiales.
1. Desconecte de la red el motor del ventilador antes de iniciar los trabajos en el ventilador.
2. Asegure el equipo contra el rearranque.
3. Espere a que el ventilador externo se haya parado antes de efectuar otros trabajos.
110
①
está sujeto al eje con un anillo de seguridad
Ventilación (esquema de principio con ventilador radial)
ADVERTENCIA
①
en el extremo del eje hasta el tope.
②
en la correspondiente ranura y procure que quede bien
②
. Retire el anillo de
1LE5 AH 400/450
Instrucciones de servicio, 10/2018
