7- INSTALACIÓN DEL EQUIPO

7.2. POINT TWIN

Herramientas necesarias:
- Taladro
- Broca de 8mm
- Destornillador Philips PH2
- Martillo
- Lápiz o rotulador
- Nivel
Procedimiento:

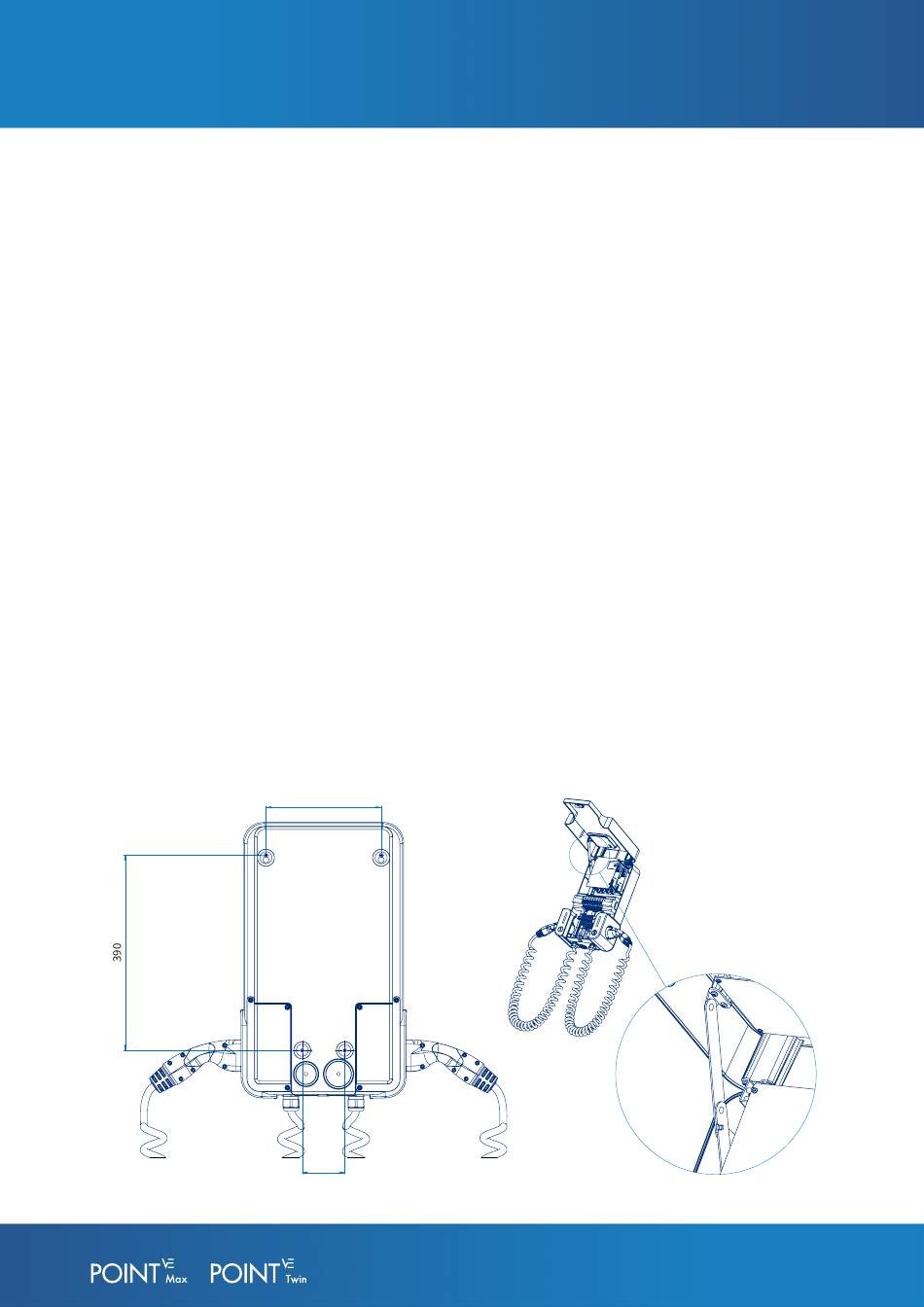

• Coloca y nivela la plantilla en la superficie donde se va a colocar el cargador y marca los
4 puntos de anclaje.
• Realiza los agujeros de anclaje y coloca los tacos.
• Fija el cargador mediante los 4 tornillos y tapa los 4 agujeros con los tapones.
• Verifica que el equipo ha quedado bien asegurado y nivelado.
• Coloca los pasacables en la parte inferior del armario. (M50 = 1 ud y M40 = 1 ud)
• Introduce el cableado a través de los prensaestopas, dejando cierto margen para que el
cableado no quede tirante una vez conectado.
Nota: El cargador dispone de un "compás" que mantiene la puerta abierta, ayudando en el
proceso de montaje, así como en las tareas de mantenimiento.
