Si el tope no se despeja:

Gire el vástago de la válvula de regreso a la posición de mínimo.

Afloje los tornillos de ajuste.

Repita los pasos 15 a 18.
22. Gire el vástago de la válvula hacia la derecha al tope mínimo.
23. Verifique que no haya flujo en el final del tubo.
24. Limpie a profundidad el extremo del tubo de nylon y reconéctelo a la entrada del
colector del vaporizador.
25. Retire el configurador de calibración y recupere la conexión de entubado.
26. Calibre el sistema de proporción de engrane (Link). Consulte "5.4 Calibración del
sistema de Engrane (Link).
5.3.3. Calibración de válvula de aguja de aire (flujo mínimo)
PRECAUCIÓN
No fuerce la válvula de aguja contra el asiento. El ajuste excesivo de la válvula puede hacer
que el flujo mínimo se desvíe de las especificaciones.
1. Apague el sistema
2. Desconecte los suministros de tubería y cierre las válvulas de cilindro, salvo de aire.
3. Retire el panel superior.
Nota: Si ajusta una válvula de aguja existente, retire la perilla de Aire y afloje los
tornillos de ajuste del collarín de tope de Aire.

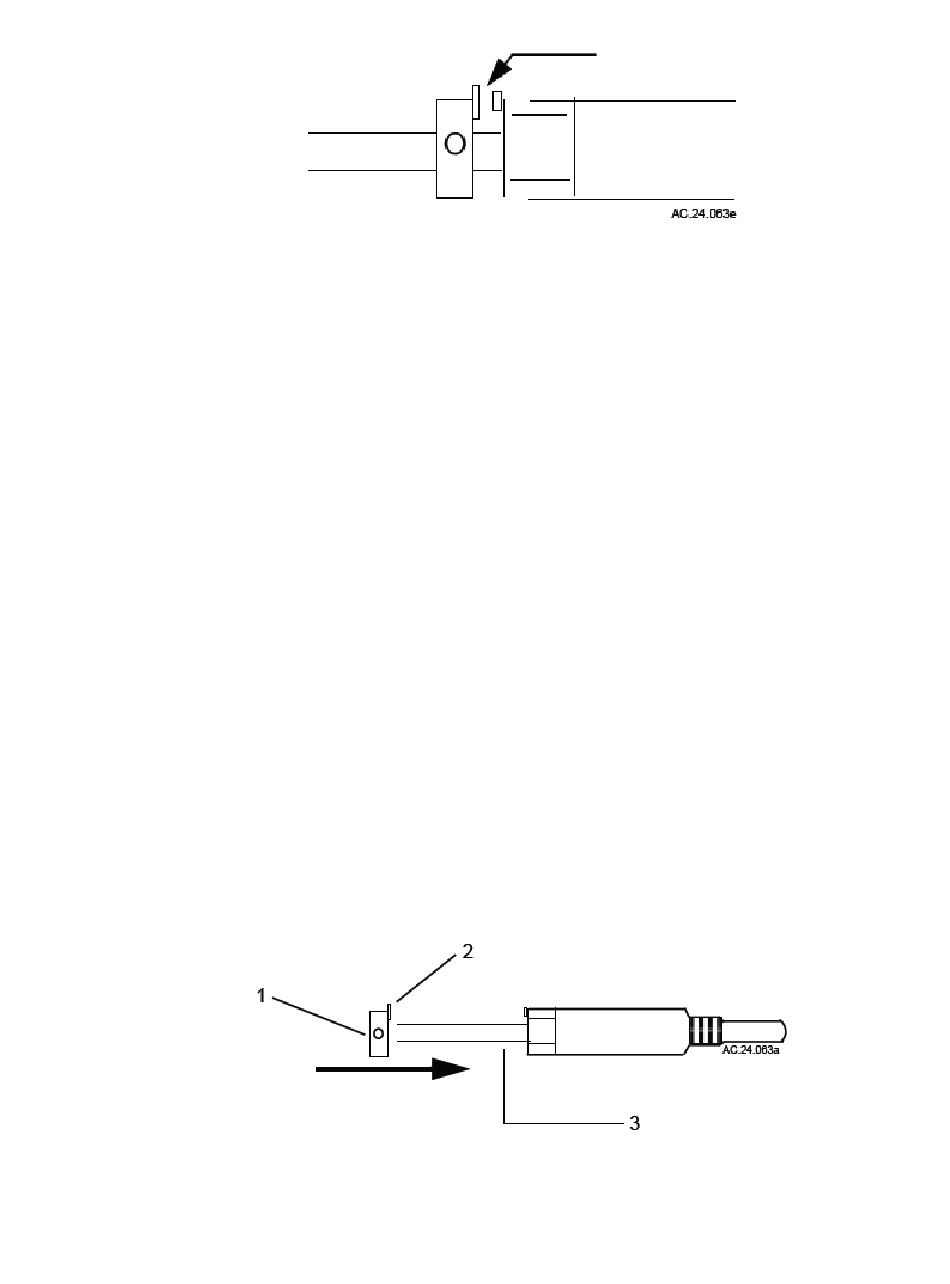

4. Deslice el collarín de tope (1) sobre el vástago de la válvula (3) con la lengüeta de tope
(2) hacia la válvula. No apriete los tornillos de fijación.
5. Encienda el sistema.
6. Inicie la Aplicación de Servicio de PC.
