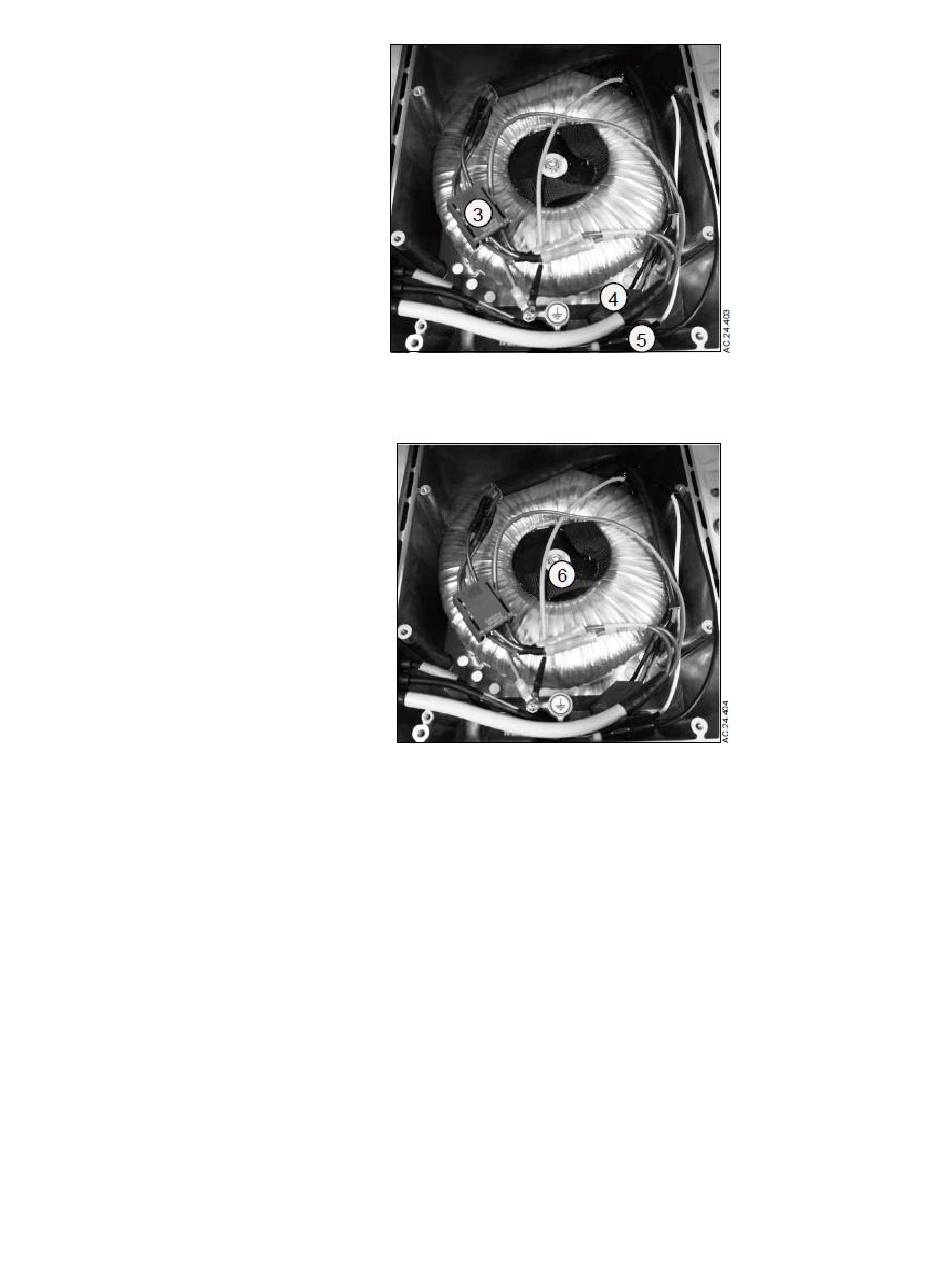

7. Retire el tornillo de montaje (6) que sostiene el transformador a la base.
8. Retire el transformador defectuoso.
9. Coloque el nuevo transformador en la base, asegúrelo con el tornillo de
montaje y una arandela.
Nota
Aplique Loctite 242 a las roscas antes de ajustar el tornillo de montaje.
10. Enrolle los cables y arneses a través del transformador a lado derecho.
Conecte los cables (3, 4, 5) y los dos arneses de tierra (2). Consulte las
imágenes en el paso 5 y 6 para identificación y conexión de cables.
Nota
Conexión del cable 5: Negro a café, blanco a azul.
Coloque una arandela (7) bajo cada arnés de tierra (8) al conectar los dos
arneses de tierra.
