PORTERO Y VIDEOPORTERO

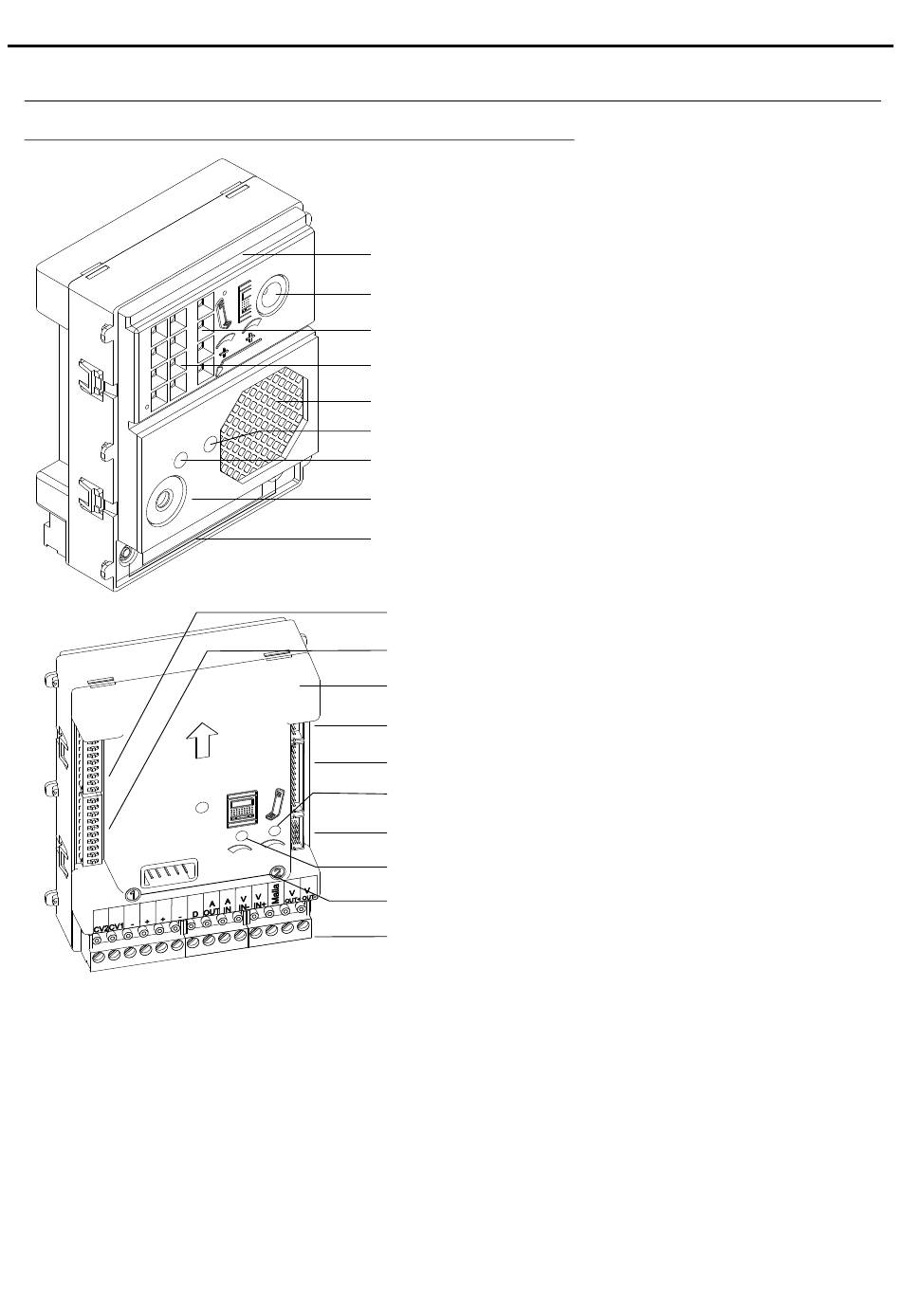

DESCRIPCIÓN DEL MÓDULO DE SONIDO
Descripción módulo de sonido EL632
CV1 : Contacto "C" para electrocerradura. Relé 3
CV2 : Contacto "N.A" para electrocerradura. Relé 3.
_
+, : Positivo, negativo.
D : Comunicación digital.
Aout : Comunicación salida audio.
Ain : Comunicación entrada audio.
Vi+,Vi- : Entrada señal de video balanceada (a través de par trenzado).
Vo+,Vo- : Salida señal de video balanceada (a través de par trenzado).
Malla : Malla cable coaxial.
Vi+ : Entrada señal de video a través de cable coaxial.
Vo+ : Salida señal de video a través de cable coaxial.
- PLACA CODIFICADA CON DISPLAY
PLUS P/T - EL642 PLUS
Lado frontal.
Telecámara (Sólo módulo EL632 PLUS P/T) .
Leds (indicaciones visuales para personas discapacitadas)
iluminación (Sólo función con módulo de sonido
Leds
Altavoz.
Potenciómetro de ajuste volumen altavoz placa.
Potenciómetro de ajuste volumen altavoz teléfono.
Micrófono.
Pulsadores módulo de sonido (x2).
Microinterruptor de configuración SW2 (sin función).
Microinterruptor de configuración SW1.
Lado posterior.
Conector Bus NEXA CN8.
Conector de pulsadores CN6.
Potenciómetro de ajuste volumen altavoz teléfono.
Conector de funciones CN3.
Potenciómetro de ajuste volumen altavoz placa.
Número de pulsador.
Regleta de conexión.
.
:
.
EL632 Plus P/T).
