5.3.3 Menú del amplificador de potencia (PA)
En esta multilinea desplegable de arriba abajo es posible leer los valores de los
parámetros relacionados con la sección de amplificación de RF del dispositivo:
•
Tensión (VPA)
•
Corriente (IPA)
•
Eficiencia
•
Temperatura
•
Tensión principal (Porcentaje de variación referido a al tensión nominal)

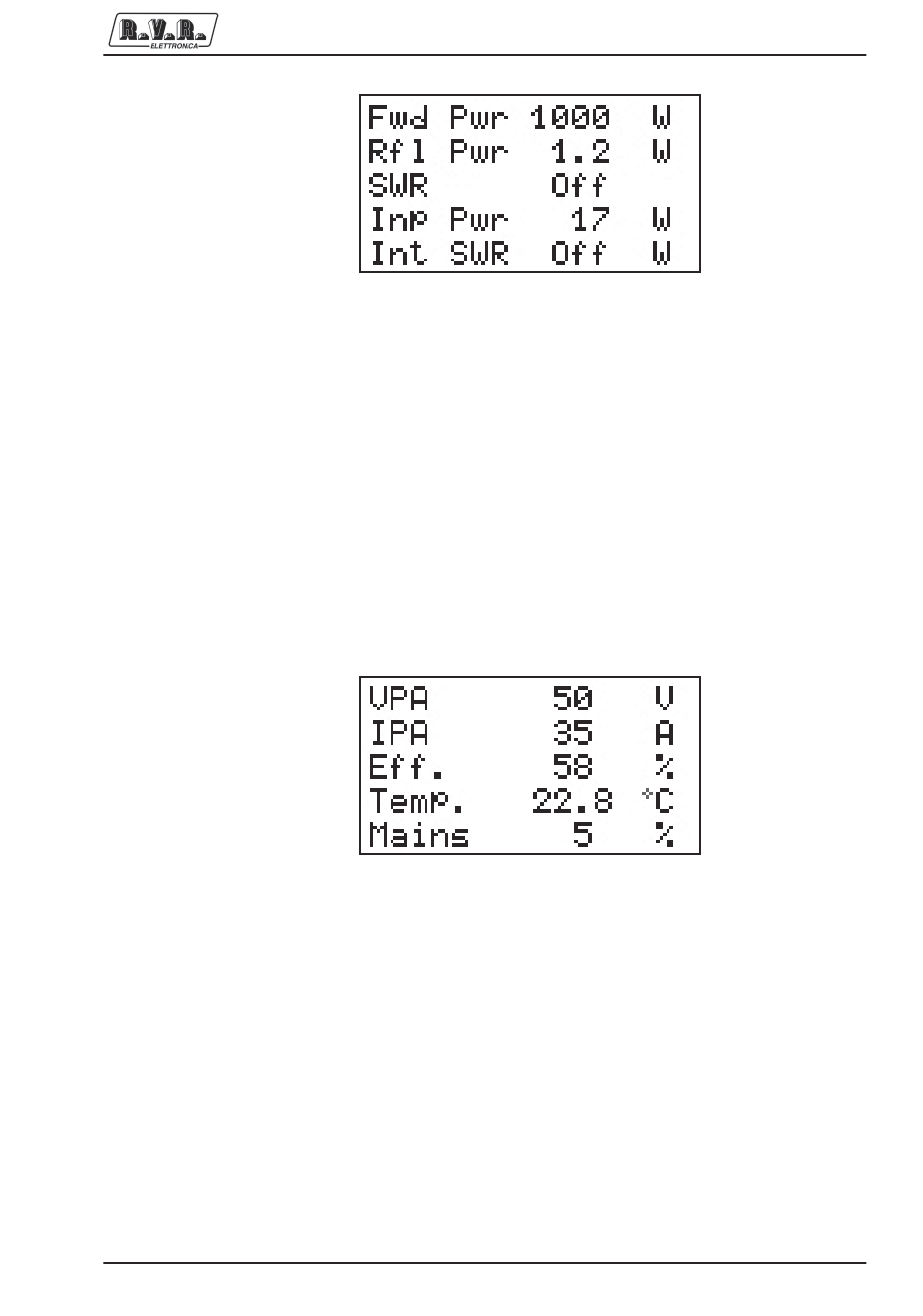

La seguente figura mostra l'aspetto completo di questa schermata (sono visibili sul
display solo due righe alla volta, utilizzare i pulsanti SU' e GIU' per scorrerla):
5.3.4 Menú de ajuste umbral
Como se ha dicho en la introducción, el amplificador ofrece un máximo de tres
alarmas seleccionables por el usuario. Para cada una de ellas, uno de los parámetros
de trabajo se compara con el valor de un umbral que puede ser modificado por el
usuario. El resultado de las comparaciones se suministran como un estado de
colector abierto a un conector de telemetría o como un contacto seco en una tarjeta
opcional externa de telemetría, y puede ser leído sobre el display como "O" ( abierto
si el resultado es falso) o "C" (cerrado si el resultado es verdadero).
Dos umbrales ajustables (Power Good) influyen en el nivel de potencia emitida, el
tercero se usa para verificar el nivel de potencia reflejada (Reflected Warning).
