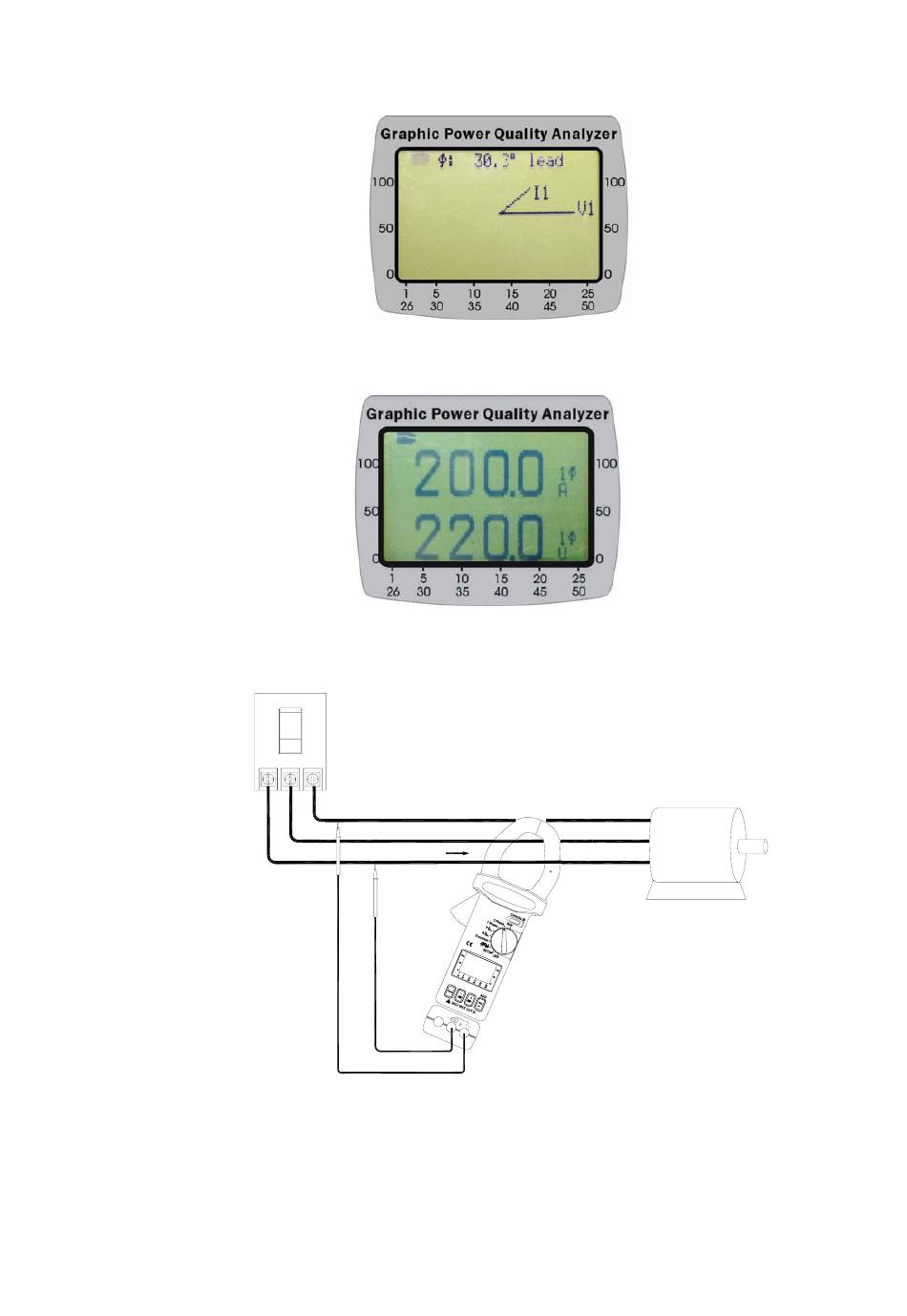

III.5.5 Diagrama del Fasor
III.5.6 Valores RMS de Tensión y Corriente
III.6 Medición de la Calidad de Potencia de una Fase 3 en equilibrio.
a. Ponga el botón rotatorio en la posición de Fase
b. Conecte los cables de prueba a la fuente de tensión en paralelo a la carga.
c. Conecte uno de los cables a la carga. La corriente deberá fluir desde la parte delantera del medidor hasta
la tapa de la batería.
d. Presione el botón 3φ para una medición equilibrada del sistema 3φ.
e. Presione el botón FUNC para seleccionar las siguientes pantallas.
L1
L2
+
L3
L3
L1
22
