4.4.2 VTO1210B-X / VTO1220BW
4.4.2.1 ras de plástico caja de montaje

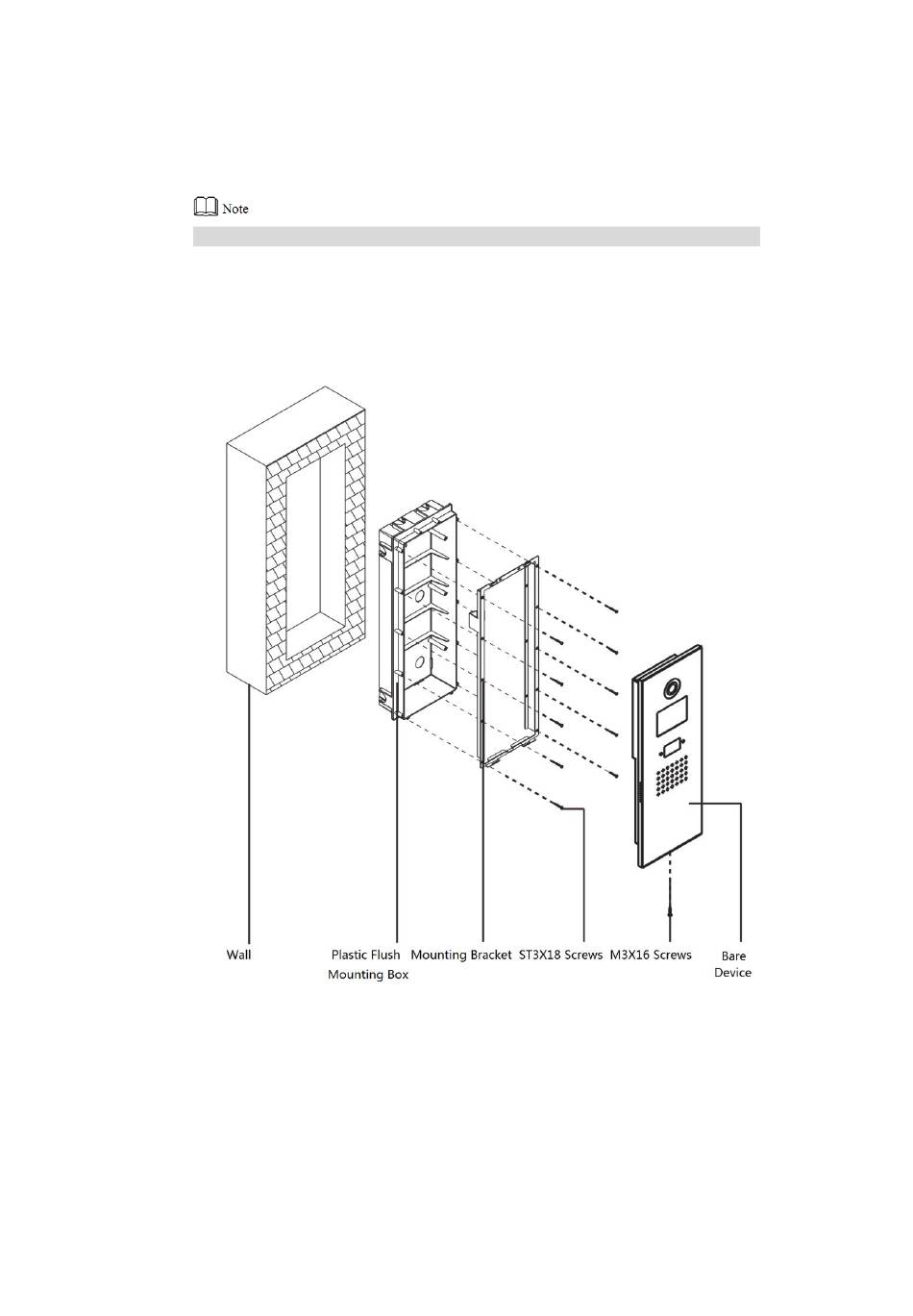

Paso 1: Insertar la caja de montaje a ras de plástico en la pared.
dimensión total de la caja de montaje empotrado plástico es 149 mm × 400 mm × 63 mm. Paso 2 cables Connect, pasan
a través del soporte y conectar los cables en las paredes. Consulte
"2.4 Puerto Cableado Descripción" para más detalles. Paso 3 Fije el soporte de montaje en la
caja con ST3 × 18 tornillos. Paso 4 fijar el dispositivo al descubierto en el soporte de montaje con M3 ×
16 tornillos. Paso 5 Aplicar el pegamento entre el dispositivo desnudo, caja y la pared.
4.4.3 VTO1210C-X
4.4.3.1 Montaje de superficie
Paso 1 agujeros en la pared de acuerdo con posiciones de los agujeros de la caja de montaje en superficie; insertar
tuberías de expansión.
Paso 2 superficie Fix caja de montaje en la pared con ST4.2 × 25 tornillos.
Figura 4-3
18
