Soldadura TIG
5.8.1
Prepare el quemador WIG
¡Se debe equipar el quemador WIG de manera acorde con el trabajo de soldadura!
•
Monte los electrodos de tungsteno adecuados y
•
la boquilla de gas de protección correspondiente.
•
¡Tenga en cuenta el manual de instrucciones del quemador WIG!
5.8.2
Conexión de quemador y cable de masa
Pos
Símbolo Descripción
1
2
3
4
•
Introducir el conector central del soldador en la conexión central y atornillar con tuercas de racor.
•
Introduzca el conector de selección de polaridad en el zócalo de conexión de la corriente de
soldadura «-» y asegúrelo girándolo hacia la derecha.
•
Introduzca el conector del conducto de la pieza de trabajo en el zócalo de conexión de la corriente de
soldadura «+» y asegúrelo girándolo hacia la derecha.
Nº art.:099-005114-PRA04
0
Conexión central del quemador (Euro)
Corriente de soldadura, gas de protección y pulsador del quemador integrados
Conector de selección de polaridad, cable de corriente de soldadura
Conducto interno de corriente de soldadura a la conexión central/quemador.
Conexiones con:
•
Señal de iluminación del parámetro
de polaridad «-»:
Zócalo de conexión, corriente de soldadura «-»
•
Señal de iluminación del parámetro
de polaridad «-»:
Zócalo de conexión, corriente de soldadura «+»
•
Señal de iluminación del parámetro
de polaridad «-»:
1

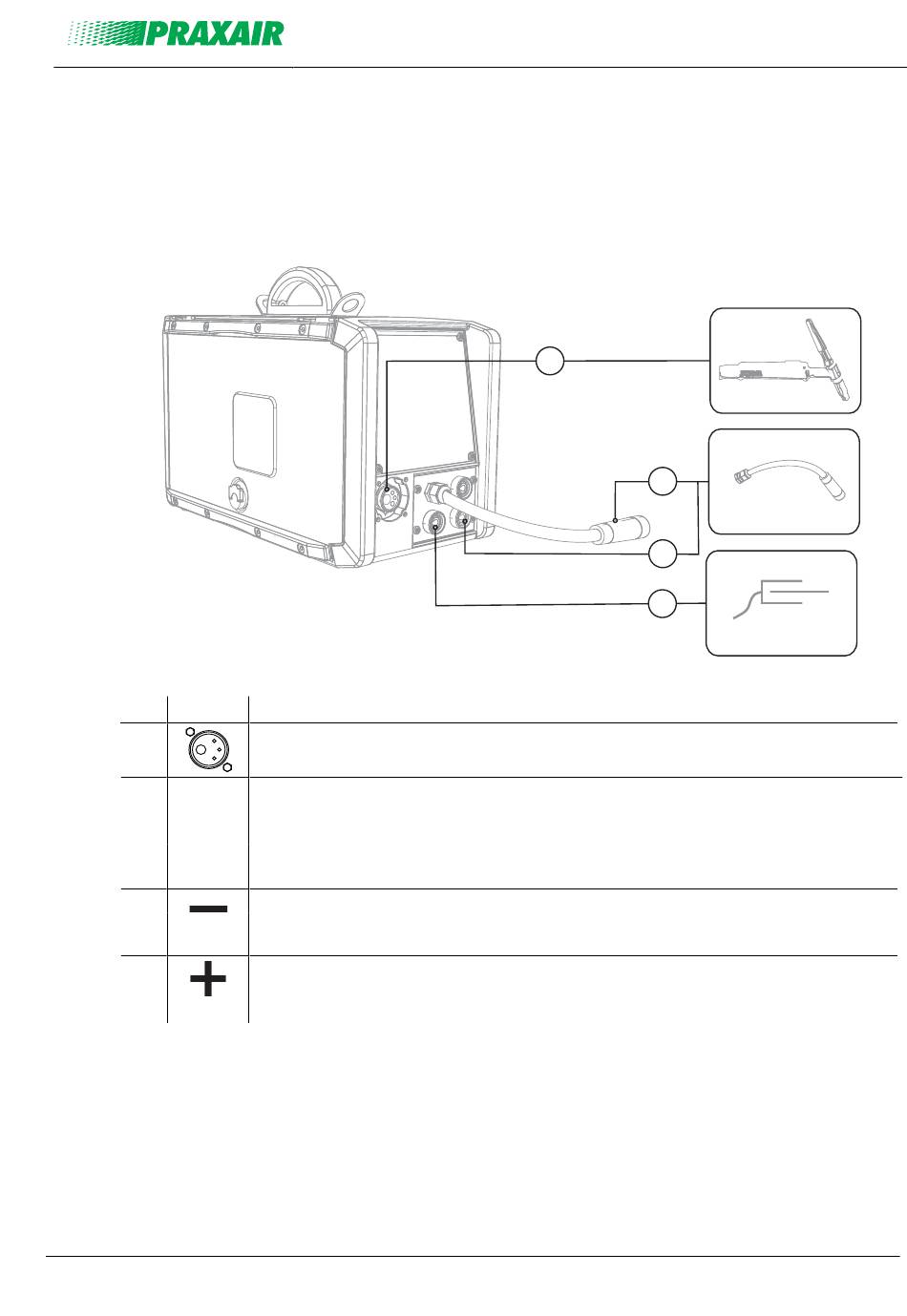

Figura 5-13
Zócalo de conexión de la corriente de
soldadura «-»
Conexión del conector de selección de
polaridad
Conexión del conducto de piezas de trabajo
Estructura y función
