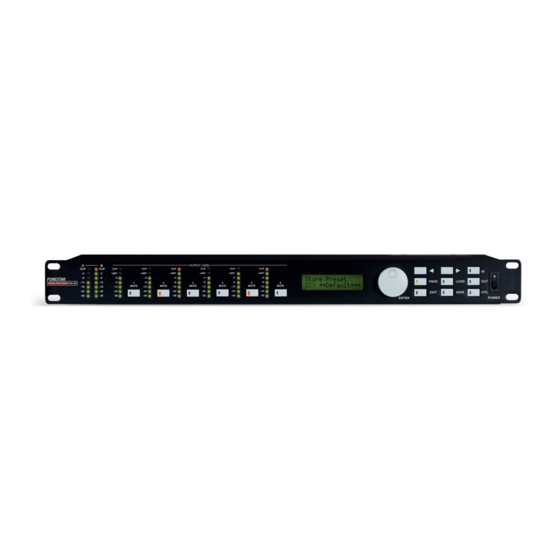

PDA-207
PROCESADOR DE ALTAVOCES
2 ENTRADAS Y 6 SALIDAS
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES

Publicidad

Tabla de contenido
loading

Manuales relacionados para FONESTAR PDA-207

Resumen de contenidos para FONESTAR PDA-207

  • Página 1 PDA-207 PROCESADOR DE ALTAVOCES 2 ENTRADAS Y 6 SALIDAS MANUAL DE INSTRUCCIONES MANUAL DE INSTRUÇÕES...

  • Página 2: Seguridad Y Medio Ambiente

    Aprovechamos la oportunidad para agradecerle la compra de este producto. Recomendamos leer el manual antes de encender el aparato y observar las instrucciones que en él se exponen. Conserve el manual para futuras consultas. SEGURIDAD Y MEDIO AMBIENTE SEGURIDAD ELÉCTRICA Compruebe que el voltaje de la toma de corriente donde va a conectar el aparato se corresponde con el voltaje de alimentación del aparato.

  • Página 3: Significado De Símbolos En El Aparato

    Las características del equipo y el contenido del manual pueden cambiar sin previo aviso. FONESTAR, S.A. no asume ninguna responsabilidad con respecto a un mal uso del aparato o a la información proporcionada en este manual de instrucciones y rechaza específicamente toda responsabilidad implícita de comerciabilidad o adecuación a cualquier uso particular.

  • Página 4: Descripción

    DESCRIPCIÓN Procesador de altavoces de 2 entradas y 6 salidas concebido para procesar y adaptar la señal de audio a las características de los altavoces del sistema de sonido ofreciendo una señal independiente en cada salida. Incorpora funciones de ecualización, divisor de frecuencia, control de ganancia, limitador, retardo y mute. CONTROLES Y FUNCIONES PANEL FRONTAL 1.- Medidores del nivel de entrada y CLIP: indicadores luminosos del nivel de señal de las entradas A y B.

  • Página 5: Panel Posterior

    PANEL POSTERIOR 1.- AC INPUT: para conexión del cable de alimentación CA. 2.- AES/EBU DIGITAL INPUT: entrada de tipo digital AES/EBU, conector XLR. 3.- ETHERNET: puerto para conexión a un ordenador, conector RJ-45. 4.- OUTPUTS 1-6: conectores de salida de los canales, conector XLR. 5.- INPUTS A-B: conectores de entrada de los canales A y B, conector XLR.

  • Página 6: Configuración De Entradas

    CONFIGURACIÓN DE ENTRADAS Podrá configurar las diferentes funciones de procesado de las entradas: GAIN, EQ, DELAY. Para acceder a los menús de configuración pulse el botón IN y con los botones de selección (a, d) elija las diferentes funciones de procesado. GAIN Permite ajustar el nivel de señal de cada entrada individualmente.
  • Página 7 - Tipos de Filtro (PEAK, LOW SH, HIGH SH). Permite seleccionar el tipo de filtro a aplicar: Paso Banda (Peaking) Paso Bajo (Low shelving) Paso Alto (High shelving) - Bypass. Permite desactivar el filtro elegido. - Frecuencia central/ Frecuencia de corte (Hz). Permite elegir la frecuencia central del filtro paso banda o la frecuencia de corte de los filtros paso bajo o paso alto.

  • Página 8: Configuración De Salidas

    - DELAY. Permite aplicar un retardo a la entrada. Para configurar el retardo realice las siguientes operaciones: - Pulse el botón IN y con los botones de selección (a, d) elija la opción de menú DELAY (en la pantalla se muestra INA Delay o INB Delay). - Pulse el botón IN de nuevo para cambiar entre la entrada A o la entrada B.
  • Página 9 HPF & LPF Permite un filtro paso bajo y un filtro paso alto para cada salida. Cada salida tiene dos pantallas, una para cada filtro, donde aparecen el número de la salida y el tipo de filtro. Para configurar los filtros paso bajo y alto realice las siguientes operaciones: - Pulse el botón OUT y con los botones de selección (a, d) elija la opción del menú...
  • Página 10 POLARITY Permite invertir la fase de la señal de salida individualmente. Para configurar la fase de la señal de salida realice las siguientes operaciones: - Pulse el botón OUT y con los botones de selección (a, d) elija la opción de menú POLARITY (en la pantalla OPx Polarity).

  • Página 11: Cargar Y Guardar Una Configuración

    CARGAR Y GUARDAR UNA CONFIGURACIÓN Los parámetros de configuración se guardan en un banco de memoria para poder reutilizarlos posteriormente. Al encender el procesador se cargará la última configuración utilizada cuando se apagó el procesador por última vez. Cargar (LOAD PRESET) El procesador carga por defecto la última configuración utilizada mostrando en la pantalla dicha configuración.
  • Página 12 MISC. SETUP Este submenú tiene disponibles diferentes opciones de configuración: OUTPUT METERS, WAKE UP, INPUT SELECT, VART ID, NOISE GATE. - Output meters: Permite elegir si el punto donde se toma la señal de los indicadores de nivel de salida es antes o después del botón MUTE.
  • Página 13 - UART ID number: Representa el número de equipo conectado en la instalación. LOCK SUBMENU Permite proteger el equipo ante cambios accidentales o no autorizados. Hay distintos tipos de protección: Total: todas las funciones de edición y acceso a configuraciones están deshabilitadas. Por configuración de usuario: se bloquea únicamente la configuración de usuario deseada.

  • Página 14: Conexión

    CONEXIÓN El procesador digital PDA-207 admite múltiples configuraciones, a continuación se describen 2 ejemplos de conexión: SISTEMA 4 VÍAS MONO + 2 MONITORES Entrada A a las salidas 1, 2, 3 y 4 con ecualización independiente (A1234). La mezcla de las entradas A y B a las salidas 5 y 6 (S56).
  • Página 15 SISTEMA 3 VÍAS ESTÉREO (2 x 3 VÍAS) Entrada A a las salidas 1, 3 y 5 con ecualización independiente (A135). Entrada B a las salidas 2, 4 y 6 con ecualización independiente (B246). - 15 -...
  • Página 16 CONEXIÓN A TRAVÉS DE SWITCH A continuación, apague el procesador PDA-207 con el botón situado en el panel frontal del equipo, conecte el procesador a un switch utilizando el cable Cat 5e/6 suministrado y vuelva a encender el procesador.

  • Página 17: Diagrama De Bloques

    DIAGRAMA DE BLOQUES - 17 -...

  • Página 18: Especificaciones Técnicas

    ESPECIFICACIONES TÉCNICAS PDA-207 CARACTERÍSTICAS Procesador digital de la señal. Procesador de altavoces 2 entradas y 6 salidas. Ecualizadores paramétricos. Divisor de frecuencias (crossover). Compresor/limitador. 70 configuraciones editables. Selección de modo de encendido. Bloqueo de panel frontal. Convertidores 24 bit sigma delta.

  • Página 19: Garantía

    FONESTAR garantiza la conformidad del producto para el uso al que está destinado durante un periodo de 2 años a partir de la fecha de entrega y se compromete a su reparación o sustitución en los términos que expresa la Ley General para la Defensa de los Consumidores y Usuarios, Real Decreto Legislativo 1/2007 de 16 de Noviembre.
  • Página 20 - 20 -...
  • Página 21 PDA-207 PROCESSADOR DE ALTIFALANTES 2 ENTRADAS E 6 SAÍDAS MANUAL DE INSTRUÇÕES - 21 - - 21 -...
  • Página 22 Aproveitamos a oportunidade para lhe agradecer a compra deste produto. Recomendamos que leia este manual antes de colocar o aparelho em funcionamento e observe as instruções que nele se expõem. Conserve este manual para futuras consultas. SEGURANÇA E MEIO AMBIENTE SEGURANÇA ELÉCTRICA Verifique se a voltagem da tomada de corrente onde irá...

  • Página 23: Significado Dos Símbolos No Aparelho

    As características do equipamento e o conteúdo do manual podem ser alterados sem aviso prévio. FONESTAR, S.A. não assume qualquer responsabilidade no que diz respeito à má utilização do aparelho ou à informação proporcionada por este manual de instruções e recusa especificamente toda a responsabilidade implícita de comercialização ou adequação a qualquer utilização particular.
  • Página 24 DESCRIÇÃO Processador de altifalantes de 2 entradas e 6 saídas concebido para processar e adaptar o sinal de áudio às características dos altifalantes do sistema de som, proporcionando um sinal independente em cada saída. Incorpora funções de equalizador, divisor de frequência, controlo de ganho, limitador, atraso e mute. CONTROLOS E FUNÇÕES PAINEL FRONTAL 1.- Medidores do nível de entrada e CLIP: indicadores luminosos do nível de sinal das entradas A e B.

  • Página 25: Painel Posterior

    PAINEL POSTERIOR 1.- AC INPUT: para ligar o cabo de alimentação CA. 2.- AES/EBU DIGITAL IN: entrada de tipo digital AES/EBU, conetor XLR. 3.- ETHERNET: porta de ligação a um computador, conetor RJ-45. 4.- OUTPUTS 1-6: conetores de saída dos canais, conetor XLR. 5.- INPUTS A-B: conetores de entrada dos canais A e B, conetor XLR.
  • Página 26 CONFIGURAÇÃO DE ENTRADAS Poderá configurar as diferentes funções de processamento das entradas: GAIN, EQ, DELAY. Para aceder aos menus de configuração pressione o botão IN e com os botões de seleção (a, d) escolha as diferentes funções de processamento. GAIN Permite ajustar o nível de sinal de cada entrada individualmente.
  • Página 27 - Tipos de Filtro (PEAK, LOW SH, HIGH SH). Permite selecionar o tipo de filtro a aplicar: Passo-banda (Peaking) Passa-baixo (Low shelving) Passa-alto (High shelving) - Bypass. Permite desativar o filtro escolhido. - Frequência central/ Frequência de corte (Hz). Permite escolher a frequência central do filtro passo-banda ou a frequência de corte dos filtros passa-alto ou passa-baixo.
  • Página 28 - DELAY. Permite aplicar um atraso à entrada. Para configurar um atraso realize as seguintes operações: - Pressione o botão IN e com os botões de seleção (a, d) escolha a opção de menu DELAY (no ecrã irá aparecer INA Delay ou INB Delay). - Pressione o botão IN novamente para alternar entre a entrada A ou a entrada B.
  • Página 29 HPF & LPF Permite um filtro passa-baixo e um filtro passa-alto para cada saída. Cada saída tem dois ecrãs, um para cada filtro, onde aparecem o número da saída e o tipo de filtro. Para configurar os filtros passa-baixo e alto realize as seguintes operações: - Pressione o botão OUT e com os botões de seleção (a, d) escolha a opção de menu LPF ou HPF (no ecrã...
  • Página 30 POLARITY Permite inverter a fase do sinal de saída individualmente. Para configurar a fase do sinal de saída realize as seguintes operações: - Pressione o botão OUT e com os botões de seleção (a, d) escolha a opção de menu POLARITY (no ecrã...

  • Página 31: Utilitários

    CARREGAR E MEMORIZAR UMA CONFIGURAÇÃO Os parâmetros de configuração são memorizados num banco de memória para que os possa reutilizar posteriormente. Ao ligar o processador será carregada a última configuração em utilização no momento que desligou o processador da última vez. Carregar (LOAD PRESET) O processador carrega, por predefinição, a última configuração utilizada, apresentando no ecrã...
  • Página 32 MISC. SETUP Este submenu tem disponíveis diferentes opções de configuração: OUTPUT METERS, WAKE UP, INPUT SELECT, VART ID, NOISE GATE. - Output meters: Permite escolher o ponto onde se mede o sinal dos indicadores de nível de saída: se antes ou depois do botão MUTE.
  • Página 33 - UART ID number: Apresenta o número de aparelho que estiver ligado na instalação. LOCK SUBMENU Permite proteger o equipamento contra alterações acidentais ou não autorizadas. Existem diferentes tipos de proteção: Total: nenhuma das funções de edição e acesso a configurações está autorizada. Por configuração de utilizador: bloqueia-se apenas a configuração de utilizador desejada.
  • Página 34 LIGAÇÃO O processador digital PDA-207 admite múltiplas configurações, sendo de seguida descritos 2 exemplos de ligação: SISTEMA 4 VIAS MONO + 2 MONITORES Entrada A às saídas 1, 2, 3 e 4 com equalização independente (A1234). A mistura das entradas A e B às saídas 5 e 6 (S56).
  • Página 35 SISTEMA 3 VIAS ESTÉREO (2 x 3 VIAS) Entrada A às saídas 1, 3 e 5 com equalização independente (A135). Entrada B às saídas 2, 4 e 6 com equalização independente (B246). - 35 -...
  • Página 36 SOFTWARE O processador de altifalantes PDA-207 inclui um software em CD que permite configurar o dispositivo quando ligado a um computador. É composto por um sistema intuitivo de janelas que permite configurar as diferentes funcionalidades e parâmetros disponibilizados pelo processador.

  • Página 37: Diagrama De Blocos

    DIAGRAMA DE BLOCOS - 37 -...

  • Página 38: Especificações Técnicas

    ESPECIFICAÇÕES TÉCNICAS PDA-207 CARACTERÍSTICAS Processador digital do sinal. Processador de altifalantes 2 entradas e 6 saídas. Equalizadores paramétricos. Divisor de frequências (crossover). Compressor/limitador. 70 configurações editáveis. Seleção de modo de ligado. Bloqueio de painel frontal. Conversores 24 bit sigma delta.
  • Página 39 A falta de conformidade nos primeiros 6 meses por um defeito de fabrico será corrigida sem mais trâmites que os indicados neste documento, relativos à apresentação do comprovativo de compra. A partir dos primeiros 6 meses, a FONESTAR reserva-se ao direito de requerer a justificação de que o produto foi entregue com a dita falta.
  • Página 40 www.fonestar.com...
