Manual de Usuario de la CPU del FP7
E Puerto Adicional 0 (RS232C)
R Terminales de conexión para alimentar dispositivos externos a 5V ó
24VCC (para 5V y 24V DC)
T Conector de la fuente de alimentación – Se utiliza para conectar una
fuente de alimentación externa de 24V DC. Conectar una sola fuente de
alimentación a la CPU.
Y Enganche a carril DIN – Sirve para la instalación sencilla en un carril
DIN.
U Puerto Ethernet (AFP7CPS41E, AFP7CPS31E) – Se utiliza para conectar
el PLC a una red Ethernet.
I Puerto USB – Se usa para conectar una herramienta de programación.
O conector de expansión – Conecta el circuito interno de las expansiones
digitales y las expansiones inteligentes.

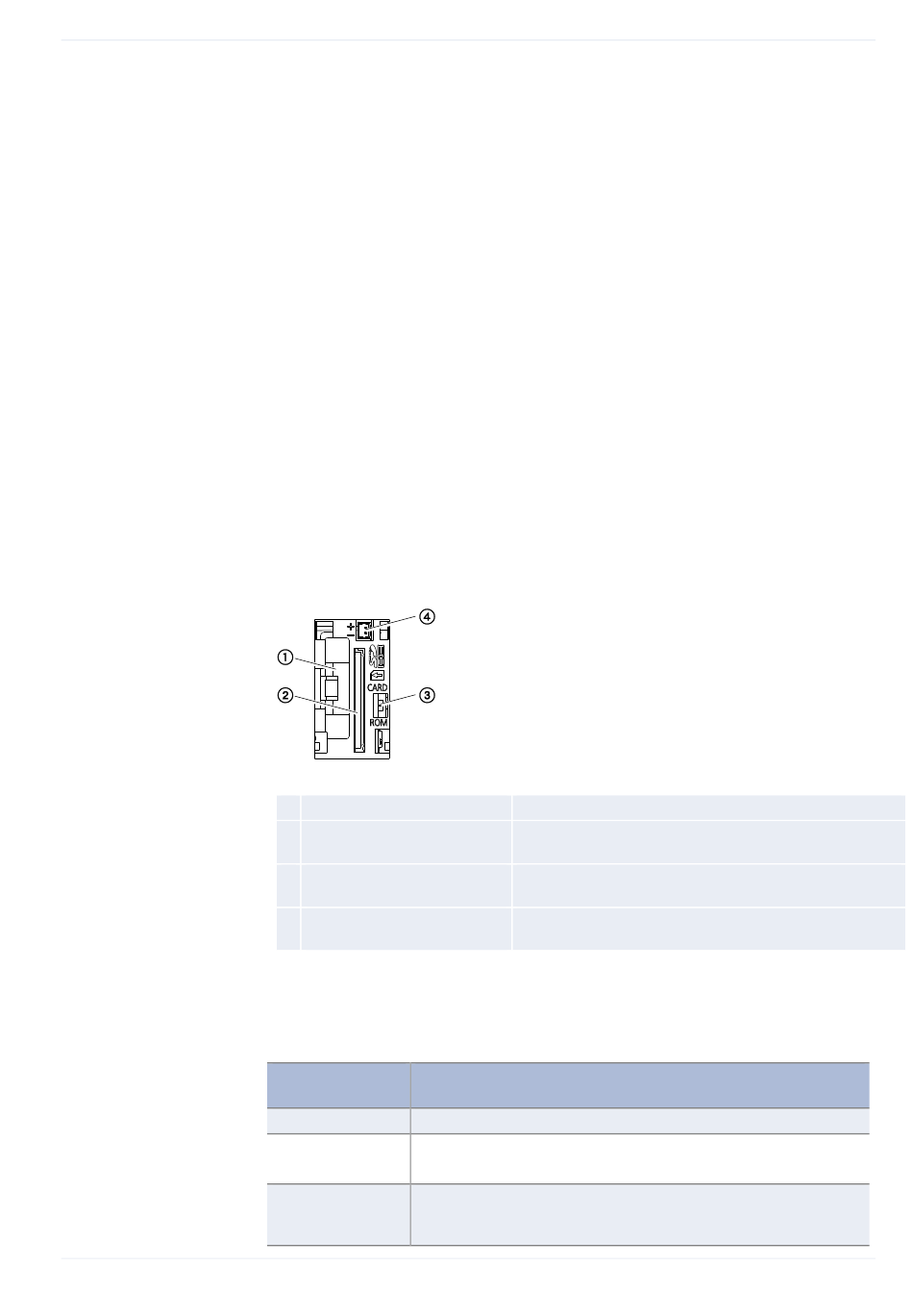

P Tapa para la tarjeta SD
Q Alojamiento de la batería
W Ranura para la de memo-
ria SD
E Interruptor de la tarjeta
SD (CARD/ROM)
R Conector de la fuente de
alimentación
{ Selector del modo de operación – Se utiliza para cambiar el modo de
operación del PLC.
Posición del
Modo de operación
interruptor
RUN (izquierda)
Establece el modo RUN. Se ejecuta el programa.
PROG. (centro)
Pasa a modo PROG. Detiene la ejecución del programa. En
este modo, se puede programar a través del puerto TOOL.
COPY (derecha,
Establece el modo COPY. El proyecto almacenado en la
momentánea-
memoria RAM/ROM1 interna se transmite a la ROM2 como
mente)
copia de seguridad del proyecto.
Conectar una batería.
Insertar la tarjeta SD.
Seleccionar si se ejecuta el proyecto de la ROM o el
proyecto almacenado en la tarjeta SD .
Conectar el cable de la batería
Partes y funciones
23
