Arquitectura de Saffire PRO 40

La interfaz Saffire PRO 40 no se limita al simple envío de audio a/desde el ordenador. Gracias al software Saffire MixControl, es
posible re-enviar las señales de audio a cualquier salida, así como crear mezclas personalizadas que después podrá enviar a los
artistas de grabación, material de procesamiento externo o consola de mezclas.

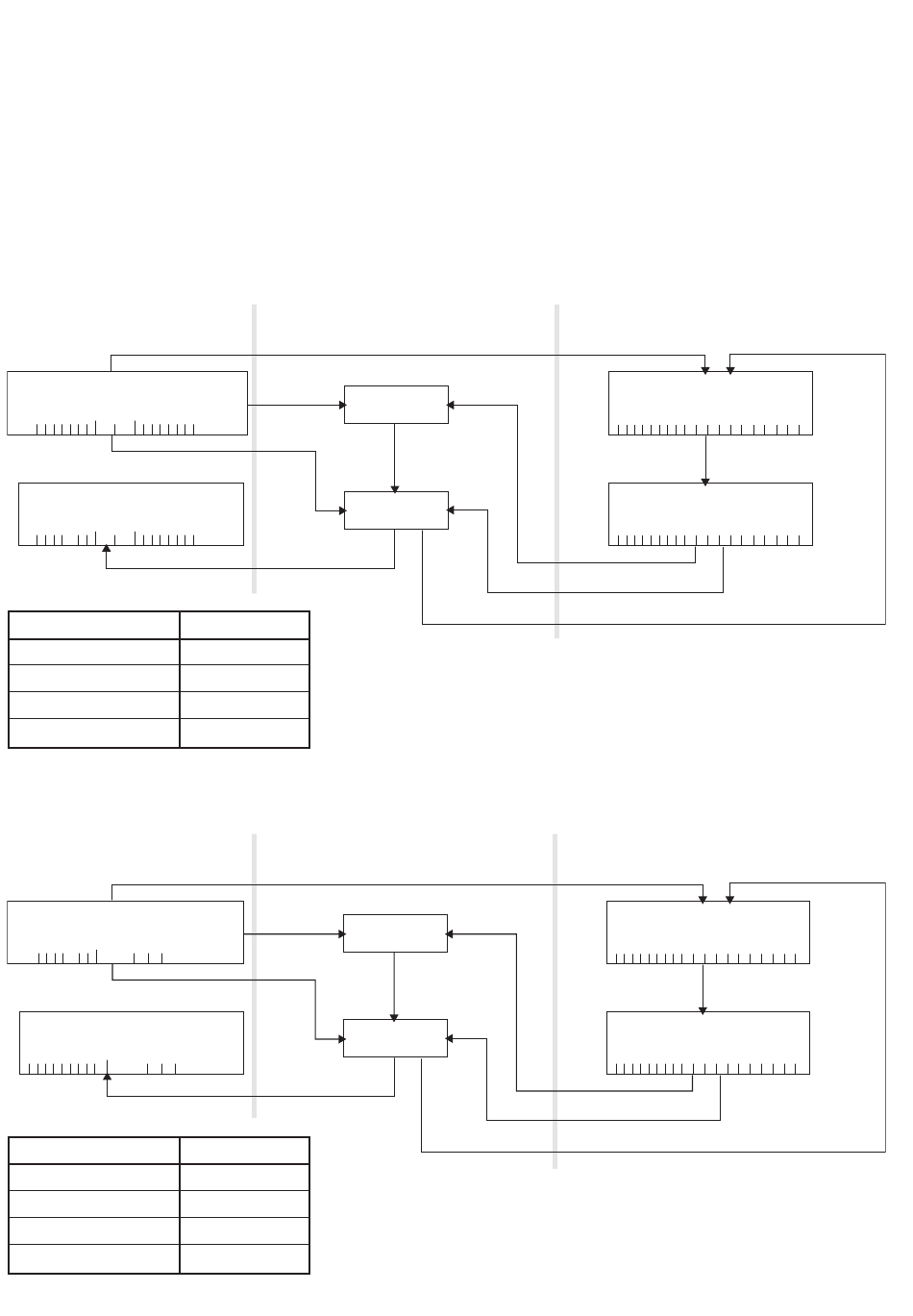

Los diagramas siguientes proporcionan una vista general de las rutas de audio de la unidad Saffire PRO 40 cuando adopta
configuraciones S/PDIF y frecuencias de muestreo diferentes.
Las entradas hardware se encaminan directamente hacia las entradas de la aplicación de audio. La siguiente tabla muestra las
distintas opciones de direccionamiento.
44.1 kHz / 48 kHz Óptica como ADAT
Saffire PRO 40
ENTRADA HARDWARE
Analógica
S/PDIF
ADAT
1 2 3 4 5 6 7 8
1
2
1 2 3 4 5 6 7 8
SALIDA HARDWARE
Analógica
S/PDIF
ADAT
1 2 3 4 5 6 7 8
1
2
1 2 3 4 5 6 7 8
ENTRADA HARDWARE
Analógica 1-8
S/PDIF 1-2
ADAT 1-8
Loop back 1-2
44.1 kHz / 48 kHz Óptica como S/PDIF
Saffire PRO 40
ENTRADA HARDWARE
Analógica
S/PDIF
1 2 3 4 5 6 7 8
1
2
3
4
SALIDA HARDWARE
Analógica
S/PDIF
1 2 3 4 5 6 7 8 9 10
1
2
1
2
ENTRADA HARDWARE
Analógica 1-8
S/PDIF 1-2
S/PDIF 1-2
Loop back 1-2
Saffire MixControl
ENTRADA DAW
1-8
9-10
11-20
19-20
Saffire MixControl
ENTRADA DAW
1-8
9-10
11-12
*LAS ENTRADAS DAW 13-18 son redundantes
19-20
MIXER
ROUTER
MIXER
ROUTER
Software musical
ENTRADA DAW
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
SALIDA DAW
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Loopback
Software musical
ENTRADA DAW
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
SALIDA DAW
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
Loopback
20
ENTRADAS
20
SALIDAS
20
ENTRADAS
20
SALIDAS
9
