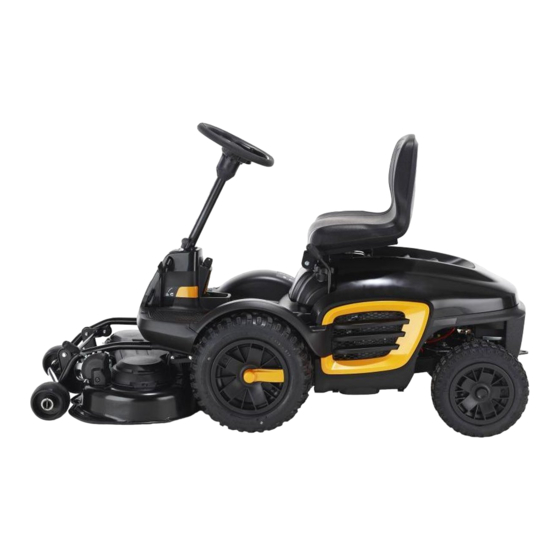

- Página 1 Manual de instr ucciones M125-85F M125-85FH Lea detenidamente el man ual de instrucciones y asegúrese de S S S S p p p p a a a a n n n n i i i i s s s s h h h h...
-
Página 2: A Claración De Los Símbolos
A CLARA CIÓN DE LOS SÍMBOLOS Símbolos Encendido Estos símbolos se encuentr an en la máquina y en el manual de instrucciones. Advertencia: piezas giratorias. Mantenga alejados las manos y los pies. ¡ATENCIÓN! Su uso descuidado o erróneo puede provocar heridas graves o mortales al usuario o terceros. -
Página 3: Explicación De Los Niveles De Advertencia
A CLARA CIÓN DE LOS SÍMBOLOS Explicación de los niveles de Conduzca m uy lentamente sin el equipo de corte advertencia Las adv ertencias se clasifican en tres niveles. Mire siempre atrás antes y durante las ¡A TENCIÓN! maniobras de marcha atrás. ¡A TENCIÓN! Indica un riesgo de daños graves para el usuario o incluso muerte, o Tenga cuidado de que no queden... -
Página 4: Tabla De Contenido
ÍNDICE Índice Control de la toma del aire refrigerante ......Revisión de las cuchillas ..........A CLARACIÓN DE LOS SÍMBOLOS Sustitución de las hojas ..........Símbolos ..............Lubricación Explicación de los niveles de advertencia ....Control del niv el de aceite del motor ......ÍNDICE Cambio del aceite del motor ........ -
Página 5: Intr Oducción
Al vender su McCulloch, no se olvide de entregar el manual de instrucciones al nuevo propietario. Asegúrese de que todos los trabajos de mantenimiento queden registrados. Con una documentación completa se reducen los costes del mantenimiento regular y se aumenta el valor de reventa de la máquina. -
Página 6: Diario De Ser Vicio
Diario de ser vicio Ser vicio de entrega 1 Cargue la batería durante 4 horas a 3 A como máximo. 2 Monte el volante, el asiento y las piezas restantes, si las hay. Vea las instrucciones bajo el título Montaje. 3 Compruebe y ajuste la presión de los neumáticos (60 kPa, 0,6 bar, 9 psi). -
Página 7: Instrucciones De Seguridad
INSTR UCCIONES DE SEGURID AD Instrucciones de seguridad • Preste atención al conducto de salida y no lo dirija hacia ninguna persona. Estas instr ucciones están concebidas para su propia • Pare el motor e impida el arranque del mismo antes de seguridad. -
Página 8: Uso En Pendientes
Conduzca lentamente. Utilice pequeños movimientos del volante. • M125-85F Seleccione una marcha baja, para que no necesite pararse y cambiar. La máquina tiene freno motor incluso en una marcha baja. •... -
Página 9: Niños
INSTRUCCIONES DE SEGURIDAD Mantenimiento • No corte cerca de bordes, zanjas o terraplenes. La máquina puede volcar súbitamente si una rueda se sale del borde de un desnivel o una zanja, o si se desmorona • Pare el motor. Para impedir que el motor arranque, retire el borde. -
Página 10: Transporte
INSTRUCCIONES DE SEGURIDAD • Proceda con cuidado al efectuar el mantenimiento de la • Para reducir el peligro de incendio, limpie la máquina de batería. En la batería se forma gas explosivo. No haga hierba, hojas y otros residuos que hayan quedado nunca el mantenimiento de la batería fumando ni cerca de atrapados. -
Página 11: ¿Qué Es Qué
11 Varilla de nivel M125-85F 12 Cierre del capó 2 Botón fiador del freno de estacionamiento M125-85F 13 Tapón del depósito de combustible 3 Mando de velocidad para marcha atrás, M125-85FH 14 Controles para el funcionamiento de las cuchillas de la... -
Página 12: Presentación
Le felicitamos por haber adquirido un producto de calidad excelente que le satisfará por mucho tiempo. El McCulloch M125-85F incluye una caja de cambios con sistema en línea de 3 velocidades y marcha atrás. En el McCulloch M125-85FH, la transmisión se maneja mediante una caja de cambios hidrostática que permite un... -
Página 13: Palanca De Ajuste De La Altura De Corte
PRESENTACIÓN La posición de transporte se activa de este modo: Asiento El asiento tiene una fijación articulada en el extremo delantero para abatirlo hacia adelante. También puede ajustarse en sentido longitudinal. Afloje los pernos de debajo del asiento y ajústelo hacia delante o hacia atrás para colocarlo en la posición deseada. -
Página 14: Montaje
MONTAJE Montaje 3 Compruebe que la palanca de ajuste de la altura de corte se encuentra en la posición «S». Antes de utilizar el cortacésped de asiento, debe montarlo. Montaje del volante Monte el volante y el tirante de dirección en el eje de la varilla de control y pase el pasador cilíndrico a través de la varilla. -
Página 15: Desmontaje Del Equipo De Corte
MONTAJE 8 Tense la correa con el tensor de correa. 5 Suelte la presilla del lado derecho del equipo de corte y levante la tapa. 9 Monte la cubierta delantera. 6 Suelte el muelle del rodillo tensor de la correa de transmisión. -
Página 16: Manejo
Manejo Antes del arranque Arranque el motor • Lea las instrucciones de seguridad y la información sobre M125-85FH la ubicación y las funciones de los mandos antes de arrancar. 1 Compruebe que el mando de desacoplamiento está presionado. (Posición de marcha) •... -
Página 17: Arranque En Pendiente, Caja De Cambios Manual
Con el motor caliente: Arranque en pendiente, caja de cambios manual M125-85F 1 Pise el pedal del freno de estacionamiento. 2 Desplace el acelerador a la posición de máxima aceleración. 3 Desacople el motor y engrane la 1ª marcha. -
Página 18: Arranque Del Motor Con Batería Poco Cargada
Suelte el freno de estacionamiento moviendo la palanca hacia atrás. ¡ATENCIÓN! Nunca conecte el terminal 2 M125-85F negativo de la batería cargada al terminal negativo de la batería descargada, ni cerca Desacople el motor y engrane la marcha deseada. Suelte de este. -
Página 19: Pare El Motor
¡IMPORTANTE! 3 M125-85F Tire del acelerador y mueva la palanca de No utilice nunca la posición S al cortar. La posición 1 es la cambio a la posición neutra «N». Gire la llave de posición de servicio. -
Página 20: Mantenimiento
Compruebe el nivel de aceite del motor Revise la toma de aire refrigerante del motor Revise los frenos Controle la batería Lubrique la cadena de transmisión, M125-85F. Controle el sistema de seguridad Revise los tornillos y tuercas Vea si hay fugas de combustible y aceiteö. -
Página 21: Limpieza
Mantenimiento Limpieza Desmontaje de las cubiertas de la máquina Limpie la máquina inmediatamente después de usarla. Es mucho más fácil limpiar restos de corte antes de que se sequen. Capó del motor El motor queda accesible para el servicio levantando el capó. Incline el asiento hacia delante, afloje el tornillo situado debajo de este y pliegue la cubierta hacia atrás. -
Página 22: Lubricación De La Cadena De Transmisión
3 Saque el cartucho de filtro de la caja del ventilador. 4 Cambie el cartucho de filtro de aire si está obstruido por la suciedad. Control del freno M125-85F ¡NOTA! El freno es de disco y va montado en la caja de cambios. -
Página 23: Control De La Presión De Los Neumáticos
Mantenimiento Control de la presión de los Fusibles neumáticos El fusible principal está situado en un soporte desmontable detrás de la batería, debajo de la cubierta protectora. La presión de los neumáticos debe ser de 0,8 bar / 80 kPa / 11,6 psi en todas las ruedas. -
Página 24: Control De La Toma Del Aire Refrigerante
Mantenimiento Control de la toma del aire Si la máquina choca con objetos que ocasionan daños, se deben cambiar las cuchillas. refrigerante Limpie la parrilla de la toma de aire en el capó, detrás del ¡ATENCIÓN! Si una cuchilla presenta grietas asiento del conductor. -
Página 25: Lubricación
Lubricación Control del nivel de aceite del motor Cambio del aceite del motor Controle el nivel de aceite del motor con la máquina en El primer cambio del aceite del motor debe hacerse después posición horizontal y el motor parado. de 8 horas de funcionamiento. -
Página 26: Tabla De Localización De Fallos
Tabla de localización de fallos Problema Causa No hay combustible en el depósito Bujía defectuosa. Consulte el apartado «Comprobación del sistema de seguridad» si los controles están en posición errónea. Conexiones de bujía defectuosas o cables intercambiados El motor no arranca Suciedad en el carburador o en el tubo de combustible El motor de arranque no hace girar el motor Suciedad, agua o combustible en mal estado. -
Página 27: Almacenaje
Almacenaje Almacenamiento invernal Servicio Al final de la temporada, se debe preparar el contacésped La temporada baja es la época más adecuada para efectuar automotor para almacenarlo, y también si no se va a usar el servicio y la revisión de la máquina con el fin de garantizar durante más de 30 días. -
Página 28: Datos Tecnicos
DATOS TECNICOS M125-85F M125-85FH Dimensiones Longitud con equipo de corte, mm/pies 2057 / 6,75 2057 / 6,75 Anchura con equipo de corte, mm/pies 1029 / 3,38 1029 / 3,38 Altura, cm/in 107 / 42 107 / 42 Máquina con depósitos vacíos, kg/lb... -
Página 29: Declar Ación Ce De Conformidad
Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel. +46-36-146500, declara por la presente que los cortacéspedes McCulloch M125-85F y M125-85FH del año 2014 en adelante (el año se indica textualmente en la placa de características, seguido del número de serie) cumplen con las siguientes disposiciones de la DIRECTIVA DEL CONSEJO: 2006/42/CE «relativa a máquinas»... -
Página 32: Instrucciones Originales
Instrucciones originales 1156995-46 ´®z+X•V¶6i¨ ´®z+X•V¶6i¨ 2016-10-11...
