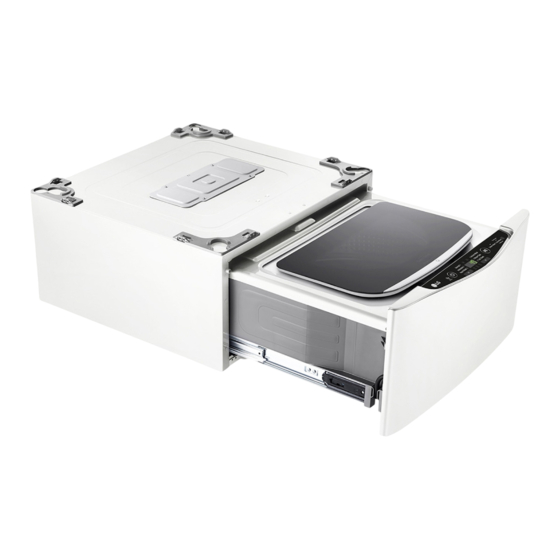

MANUAL DEL PROPIETARIO
LAVADORA
Antes de empezar la instalación, lea con atención estas
instrucciones. Con ello, la instalación le resultará más sencilla y se
asegurará de que el aparato quede instalado de forma correcta y
segura. Guarde estas instrucciones cerca del aparato después de la
instalación para poder consultarlas en el futuro.
F70E1UDN0
F70E1UDN1
MFL70280508
Rev.02_091817
Copyright © 2017 LG Electronics Inc. Todos los derechos reservados.
www.lg.com
Publicidad
Tabla de contenido
Manuales relacionados para LG F70E1UDN0
Resumen de contenidos para LG F70E1UDN0
- Página 1 Guarde estas instrucciones cerca del aparato después de la instalación para poder consultarlas en el futuro. F70E1UDN0 F70E1UDN1 www.lg.com MFL70280508 Rev.02_091817 Copyright © 2017 LG Electronics Inc. Todos los derechos reservados.
-
Página 2: Tabla De Contenido
ÍNDICE Este manual puede contener imágenes o contenido diferente del modelo que haya adquirido. Este manual está sujeto a revisión por parte del fabricante. INSTRUCCIONES DE SEGURIDAD ........3 Instrucciones de seguridad importantes ............3 Símbolo para marcar AEE ................8 INSTALACIÓN ................9 Piezas ......................9 Accesorios ....................9 Especificaciones ..................10... -
Página 3: Instrucciones De Seguridad
INSTRUCCIONES DE SEGURIDAD Las siguientes instrucciones de seguridad tienen por objetivo evitar riesgos imprevistos o daños derivados de un funcionamiento poco seguro o incorrecto del aparato. Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES", como se describe a continuación. Este símbolo se muestra para indicar cuestiones y acciones que pueden suponer un riesgo. -
Página 4: Para Uso En Europa
Para uso en Europa: Este electrodoméstico solo puede ser utilizado por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia o conocimientos si están sometidos a supervisión o si reciben instrucciones sobre el uso del electrodoméstico de forma segura y entienden los peligros que entraña. - Página 5 •Esta lavadora de pedestal debe instalarse bajo una lavadora de carga frontal LG fabricada después del 2009. •Este electrodoméstico debe llevar conexión a tierra. En caso de avería o cortocircuito, la conexión a tierra reducirá el riesgo de descarga eléctrica, al proporcionar una vía de menor resistencia...
- Página 6 Un uso inadecuado puede provocar un incendio o explosión. •En caso de inundación, desconecte el cable de alimentación y póngase en contacto con el centro de información al cliente de LG Electronics. •No ejerza una fuerza excesiva en la puerta del electrodoméstico...
- Página 7 •No toque la puerta durante un programa de alta temperatura. •No utilice gases inflamables ni sustancias inflamables (benceno, gasolina, diluyente, petróleo, alcohol, etc.) cerca del aparato. •Si el tubo de desagüe o el de entrada se congelan durante el invierno, utilícelos únicamente después de descongelarlos. •Guarde el detergente, suavizante y lejía fuera del alcance de los niños.
-
Página 8: Eliminación
• Puede llevar el aparato a cualquiera de los centros autorizados para su recogida. Para obtener la información más actualizada para su país por favor visite www.lg.com/global/ recycling... -
Página 9: Instalación
INSTALACIÓN Piezas Puerta Tambor Filtro de pelusas Panel de control Cajón Manguera de suministro de agua Enchufe de alimentación Tubo de desagüe Patas niveladoras Accesorios Manguera de Conexión de la Tubo de desagüe Conector de la Conector general/ suministro de agua manguera de manguera de conector de tornillo... -
Página 10: Especificaciones
Especificaciones Capacidad 3,5 kg (Lavado) de lavado Alimentación de corriente 220‒240 V~, 50 Hz Tamaño 700 mm (anchura) x 800 mm (profundidad) x 360 mm (altura) Peso del aparato 48,7 kg Presión de 0,1‒0,8 MPa (1,0‒8,0 kgf/cm agua admitida • La apariencia y las especificaciones pueden cambiar sin previo aviso para mejorar la calidad del producto. •... -
Página 11: Requisitos Del Lugar De Instalación
Requisitos del lugar de • No instale el electrodoméstico en estancias en las que puedan producirse temperaturas de instalación congelación. Los tubos congelados pueden estallar al ser sometidos a presión. La fiabilidad Ubicación de la unidad de control electrónico puede reducirse a temperaturas por debajo del punto de congelación. -
Página 12: Retirada Del Material De Embalaje
Retirada del material de Cómo apilar la lavadora con embalaje pedestal Levante el electrodoméstico de la base de Asegúrese de que los pies niveladores de la espuma. lavadora de carga frontal estén completamente recogidos antes de apilarla. Coloque la • Si debe apoyar el electrodoméstico en el lavadora de carga frontal sobre la lavadora de suelo para retirar la base de cartón, proteja pedestal. -
Página 13: Conexión De La Manguera De Suministro
ADVERTENCIA de la manguera de suministro • Esta lavadora de pedestal debe instalarse bajo una lavadora de carga frontal LG compatible Las mangueras de suministro de agua incluyen dos fabricada después de 2009. (Solo lavadora de juntas de goma. Se utilizan para impedir fugas de 16-21 kg) agua. -
Página 14: Conexión De La Manguera Al Grifo De Agua
Conexión de la manguera al grifo de Empuje el adaptador sobre el extremo del grifo para que la junta de goma forme una conexión agua estanca. Apriete los cuatro tornillos de fijación. Conexión de la manguera roscante al grifo con tuerca Enrosque el conector del tubo al grifo de entrada de agua. -
Página 15: Conexión De La Manguera A Dos Lavadoras
Conexión de la manguera a dos Retire la placa guía si el grifo es demasiado grande y no cabe en el adaptador. lavadoras Conecte el conector de la manguera de suministro de agua a la manguera de Placa guía suministro de agua de la lavadora de carga frontal. -
Página 16: Instalación Del Tubo De Desagüe
Instalación del tubo de desagüe Uso del conector del tubo de desagüe • El tubo de desagüe no debe colocarse a más de 100 cm por encima del suelo. Puede que el agua Conecte el tubo de desagüe de la lavadora de de la lavadora no desagüe o lo haga lentamente. -
Página 17: Nivelación Del Electrodoméstico
• Si la lavadora se instala sobre una plataforma vez. elevada, debe fijarse de forma segura para eliminar el riesgo de que caiga. NOTA • Puede obtener almohadillas de goma del centro de servicio de LG. -
Página 18: Funcionamiento
FUNCIONAMIENTO Uso del electrodoméstico Selección del ciclo de lavado deseado. • Pulse el botón del programa repetidamente o gire el selector de ciclo hasta que se Clasificación de la colada e introducción de las seleccione el ciclo deseado. prendas. • Pulse el botón de ciclo repetidamente hasta •... -
Página 19: Clasificación De La Colada
Clasificación de la colada Cuidados antes de la carga. • No lave aros de alambre de ropa interior femenina (por ejemplo, un sostén), pues Busque la etiqueta de consejos de lavado de podrían dañar otras prendas o la lavadora y sus prendas. -
Página 20: Cierre De La Puerta Y Del Cajón
Restablezca el suministro seguridad. eléctrico o póngase en contacto con el centro de asistencia de LG. (Si se lava a altas • Si cierra el cajón antes de cerrar totalmente la temperaturas, es posible que la puerta no se abra puerta, puede arañar el vidrio de la puerta. -
Página 21: Adición De Productos De Limpieza
Adición de productos de Adición de detergente limpieza Mida el detergente con el dispensador de detergente y échelo en la cuba. Dosificación del detergente • El detergente debe usarse de acuerdo con las instrucciones del fabricante y seleccionarse en función del tipo, color, grado de suciedad del tejido y temperatura de lavado. -
Página 22: Adición De Suavizantes
Adición de suavizantes Adición de ablandador de agua • Se puede usar un ablandador de agua, como un descalcificador (por ejemplo, Calgon) para reducir Adición de suavizante el uso de detergente en zonas con un agua CASO 1. Cuando la máquina suena: extremadamente dura. -
Página 23: Panel De Control
Panel de control Botón Encendido Pantalla • Pulse el botón Encendido para encender la • La pantalla muestra el estado del ciclo y el lavadora. tiempo restante estimado. : indicador del cierre del cajón • Botón Inicio/Pausa : indicador de bloqueo de la puerta •... -
Página 24: Tabla De Programas
Tabla de programas Programa de lavado Carga Programa Descripción Nota máxima Utilice este programa para lavar artículos normales • Para cambiar el ajuste durante el Ligeramente sucio ligeramente sucios, excepto lavado, cambie el ajuste tras 3,5 kg tejidos delicados como lana o pulsar el botón Inicio/Pausa. - Página 25 Carga Programa Descripción Nota máxima • El peso de la colada debe ser inferior a 1 kg para impedir que Utilice este programa para se dañe el tejido. lavar artículos que deben • Utilice solo detergente natural o lavarse a mano o artículos de para lana seguro para los tejidos lana que pueden encoger y y cargue...
-
Página 26: Programa De Opción
Programa de opción Bloqueo infantil ( Use esta opción para deshabilitar los controles. Limpieza de la cuba Esta funcionalidad puede evitar que los niños cambien los ciclos o que manipulen el Utilice esta opción para mantener limpio el tambor. electrodoméstico. Si desea información sobre el uso de Limpieza de la cuba, consulte la sección Limpieza de la Bloqueo del panel de control... -
Página 27: Funciones Smart
LG Electronics cuando se produzca una • Si la transferencia de datos para Smart avería o fallo en el aparato. Empléela únicamente Diagnosis™... -
Página 28: Mantenimiento
MANTENIMIENTO Limpieza del interior ADVERTENCIA • Desenchufe la lavadora antes de limpiarla para • Utilice una toalla o un trapo suave para limpiar evitar el riesgo de que se produzca una descarga alrededor de la abertura de la puerta de la eléctrica. -
Página 29: Limpieza De La Cuba
Limpieza de la cuba Limpieza del filtro de entrada de agua Utilice la opción Limpieza de la cuba para mantener limpio el tambor. • Cierre la llave de paso si no va a usar la lavadora durante un periodo de tiempo (por ejemplo, en Pulse el botón Encendido. -
Página 30: Limpieza Del Filtro De Pelusas
• Si el filtro de pelusas está dañado, póngase en El filtro es importante para que el lavado sea contacto con el centro de asistencia de LG. eficiente, por lo que debe prestarle especial • No utilice la lavadora sin el filtro de pelusas. -
Página 31: Qué Hacer En Caso De Congelación
Qué hacer en caso de congelación Paso 3. Cuando la bomba de desagüe está congelada Paso 1. Cuando la puerta está congelada • El icono puede parpadear en la pantalla cuando hay problemas con la bomba de • Descongele la puerta utilizando un paño desagüe;... -
Página 32: Solución De Problemas
SOLUCIÓN DE PROBLEMAS El electrodoméstico cuenta con un sistema automático de supervisión de errores para detectar y diagnosticar problemas en una fase temprana. Si el electrodoméstico no funciona correctamente o no funciona en absoluto, compruebe lo siguiente antes de llamar al centro de servicio: Diagnóstico de problemas Síntomas Motivo... - Página 33 Síntomas Motivo Solución La conexión de la manguera de • Compruebe los tubos y los conectores del suministro está floja en el grifo, tubo de desagüe en busca de fugas, grietas la lavadora o el conector del y fisuras. tubo de desagüe. •...
- Página 34 Síntomas Motivo Solución • Asegúrese de que los filtros de entrada de las válvulas de llenado no estén atascados. Filtro atascado. Consulte las instrucciones de limpieza de los filtros. Las mangueras de suministro • Compruebe que las mangueras de pueden estar torcidas. suministro no estén torcidas ni atascadas.
- Página 35 Síntomas Motivo Solución El panel de control se ha • Esto es normal. Pulse el botón Encendido desactivado debido a la para encender la lavadora. inactividad. • Asegúrese de que el cable esté bien La lavadora está desenchufada. conectado a una toma que funcione. El suministro de agua está...
- Página 36 Síntomas Motivo Solución El tubo de desagüe está • Asegúrese de que el tubo de desagüe no torcido. esté torcido. La lavadora no • Asegúrese de que el tubo de desagüe no expulsa el agua. El desagüe está a una altura de esté...
-
Página 37: Mensajes De Error
Mensajes de error Síntomas Motivo Solución • Cierre el cajón y pulse el botón Inicio/Pausa para iniciar el ciclo. El cajón no está bien cerrado. • Si el cajón está cerrado y aparece el mensaje de error de cierre del cajón, llame al servicio técnico. - Página 38 LG. • El interruptor de apilamiento no funcionará correctamente si la unidad se apila bajo un El interruptor de apilamiento no electrodoméstico que no sea LG o bajo un funciona correctamente. electrodoméstico LG fabricado antes de 2017.
- Página 39 Notas...
