Safe-grain SafeScan Manual Del Usuario

Configurar la pantalla: (software Safescan, continuación)
• Puerto COM: Seleccione el puerto COM para el cable de datos del PC: "USB Serial
Port". Nota: El cable de datos del PC debe estar conectado para ver que aparezca
en la lista.
• Guardar preferencias: SelSeleccione si desea que los informes sean guardados
en la carpeta "Mis documentos / Safescan Informes" o en su escritorio
• Configurar el escáner Safescan: (ver imagen parte inferior)
IMPORTANTE: Siga estos pasos si la unidad no ha sido configurada:
1. Seleccione CONFIGURE en el menú en el software de Safescan.
2. Introduzca el número total de silos (Silos / Edificios / Filas / etc.) que va a
escanear.
3. Seleccione el silo que desea configurar.
4. Introduzca un nombre para ese silo.
5. Introduzca el número de cables y el número de termocuplas para los cables del
silo. Introduzca individualmente, o introduzca anillos / filas de cables como un
"grupo" de los cables.
F Los cambios deconfiguración deben ser transferidos al escáner portátil:
1. Pulse la tecla SETUP en el escáner, desplácese hacia abajo para seleccionar
CONFIGURE luego presione SCAN. la palabra "Waiting" aparecerá en la pantalla.
2. Haga clic en el botón "Transfer Configuration ... " en la pantalla de Configuración
en el software (ver imagen inferior) para iniciar la transferencia. Nota: Todos los
datos anteriores en el escáner se borraran cuando se cambie la configuración.
ESPECIFICACIONES:
Escáner Portátil:
Modelo:
Enchufe de 12TC:
Enchufe de 18TC:
Cable de Datos del PC: #811.770000
3 x AA Alkaline Opcional: Recargables baja descarga NiMH
Baterias:
18 termocupla sensores máximo por cable.
Cables de Temperatura:
200 cables máximo por cada sistema SafeScan.
De 0F(-18C) a 105F(41C)
Temp. de Operación:
Escáner Portátil: 6.3"H x 3"W x 1.8"D (160x78x47mm)
Dimensiones:
Enchufe: 6.5" L x 1.75" Dia. (165x44x1067mm)
Cable de PVC 42", 22 AWG, 4 conductor, M12 conector
Cable del Enchufe:
RS-485, M12, 4-pins: 1=3.3V, 2=Data A, 3=0V, 4=Data B
Conector del Escáner:
Escáner Portátil: IP67, NEMA 4
Aprobación:
.9 Kg (2 Libras)
Peso:
#809.051200
#809.051212
#809.051218

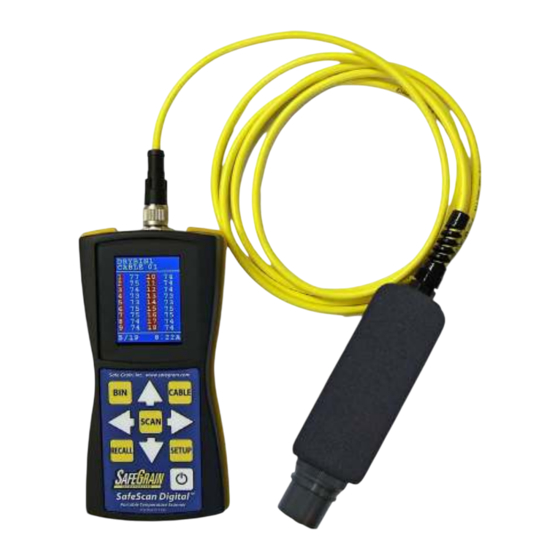

SafeScan
Escáner de Temperatura Portátil
DESCRIPCION GENERAL
Safescan Escanér digital es un aparato portátil, utilizado para el
monitoreo de temperaturas de granos a través de la caja "Safe-Grain
Central Reading Station" (CRS). Este, en conjunto con el software
del SafeScan, proporciona una solución completa y económica para
mantener la calidad del grano.
Ventajas del SafeScan:
• Pantalla a color fácil de leer
• Escanéo rápido.
• Guarda los últimos 7 escaneos de temperaturas y uno de Ohmios.
• Estructura Resistente
• SafeScan PC software archiva, reporta y grafica los datos.
I N C O R P O R A T E D INCORPORATED 417 Wards Corner Rd., Loveland, OH, 45140
Safe-Grain Inc. 417 Wards Corner Rd. Loveland, OH USA 45140 513-398-2500
www.safegrain.com
Manual del Usuario
8/17/2015
513-398-2500 800-659-8250
info @safegrain.com
TM
