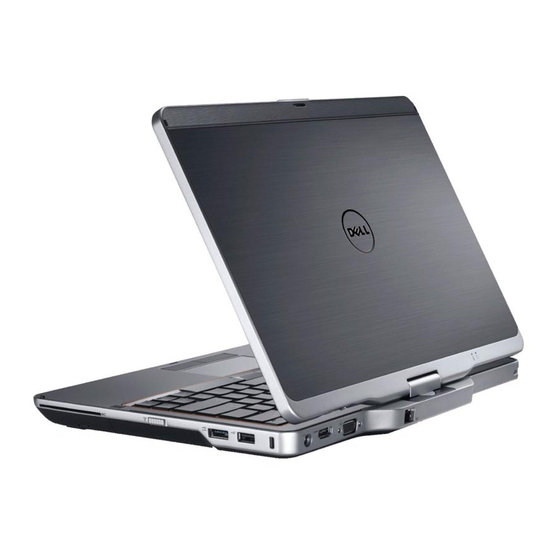

Dell Latitude XT3
Manual del propietario
Modelo reglamentario: P17G
Tipo reglamentario: P17G001

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dell Latitude XT3

Resumen de contenidos para Dell Latitude XT3

  • Página 1 Dell Latitude XT3 Manual del propietario Modelo reglamentario: P17G Tipo reglamentario: P17G001...
  • Página 2 ™ logotipo de Dell son marcas comerciales de Dell Inc. en los Estados Unidos y en otras jurisdicciones. El resto de marcas y nombres que se mencionan en este documento, puede ser marcas comerciales de las compañías respectivas.

  • Página 3: Tabla De Contenido

    Tabla de contenido 1 Manipulación del equipo................9 ..............9 Antes de trabajar en el interior de su equipo ..................11 Herramientas recomendadas ......................12 Apagado del equipo ..................12 Después de manipular el equipo 2 Funciones de la Tableta PC..............15 ........................
  • Página 4 ....................29 Afinación del tacto ......................29 Ficha del Lápiz ...............30 Funciones y estado de la batería del Lápiz ................31 Ficha de opciones de interacción .............31 Solución de problemas del digitalizador N-Trig ..................31 Problemas de instalación ..................32 Problemas de rendimiento ....................33 Extracción de la batería ...................
  • Página 5 ........ 49 Extracción de la tarjeta de red de área local inalámbrica (WLAN) ....... 50 Instalación de la tarjeta de red de área local inalámbrica (WLAN) 10 Tarjeta de red de área amplia inalámbrica (WWAN)...... 51 ......51 Extracción de la tarjeta de red de área amplia inalámbrica (WWAN) ......52 Instalación de la tarjeta de red de área amplia inalámbrica (WWAN) 11 Batería de tipo botón................
  • Página 6 18 Sensor de cierre de la pantalla............71 ............... 71 Extracción del sensor de cierre de la pantalla ...............72 Instalación del sensor de cierre de la pantalla 19 Lector de la tarjeta ExpressCard............75 ..............75 Extracción del lector de la tarjeta ExpressCard .............76 Instalación del lector de la tarjeta ExpressCard 20 Lector de tarjetas inteligentes.............
  • Página 7 ................... 99 Instalación de la placa base 27 Conector de alimentación..............101 ..............101 Extracción del conector de alimentación ..............102 Instalación del conector de alimentación 29 Embellecedor de la pantalla...............105 ..............105 Extracción del embellecedor de la pantalla ..............105 Instalación del embellecedor de la pantalla 29 Embellecedor de la pantalla...............107 ................107 Extracción del panel de la pantalla...
  • Página 8 37 Especificaciones.................. 135 ......................135 Especificaciones 38 Programa de configuración del sistema.......... 143 ..................... 143 Descripción general ............143 Acceso al programa de configuración del sistema ..........144 Opciones del programa de configuración del sistema 39 Cómo ponerse en contacto con Dell..........155...

  • Página 9: Manipulación Del Equipo

    La garantía no cubre los daños ocasionados por reparaciones que Dell no haya autorizado. Lea y siga las instrucciones de seguridad que se incluyen con el producto.
  • Página 10 PRECAUCIÓN: Al desconectar un cable, tire del conector o de la lengüeta de tiro, no tire directamente del cable. Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las lengüetas de bloqueo. Mientras tira de los conectores, manténgalos bien alineados para evitar que se doblen las patas.

  • Página 11: Herramientas Recomendadas

    11. Extraiga todas las tarjetas ExpressCard o inteligentes instaladas de sus ranuras. Herramientas recomendadas Los procedimientos de este documento podrían requerir el uso de las siguientes herramientas: • Un pequeño destornillador de cabeza plana • Un destornillador Phillips del n.º 0 •...

  • Página 12: Apagado Del Equipo

    Apagado del equipo PRECAUCIÓN: Para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos los programas antes de apagar el equipo. Apague el sistema operativo: – En Windows 8: si utiliza un dispositivo táctil: Deslice el dedo desde el borde derecho de la pantalla, abra el menú...
  • Página 13 PRECAUCIÓN: Para evitar dañar el equipo, utilice únicamente la batería recomendada para este modelo de equipo Dell en particular. No utilice baterías para otros equipos de Dell. Conecte los dispositivos externos, como un replicador de puerto, la batería auxiliar o la base para medios, y vuelva a colocar las tarjetas, como una tarjeta ExpressCard.

  • Página 15: Funciones De La Tableta Pc

    Funciones de la Tableta PC Introducción La computadora es una Tableta PC que tiene las siguientes funciones: • Modo de uso • Botones de Tableta • Interfaz de la Tableta PC • Configuraciones de la Tableta Modos de uso Puede utilizar la Tableta PC en dos modalidades distintas: •...
  • Página 16 PRECAUCIÓN: No fuerce la bisagra más de 180 grados; esto puede dañar la Tableta PC. Abra la pantalla de la Tableta PC. Asegure la base con una mano sobre el reposamanos, con la otra mano, agarre la parte superior de la pantalla y, siguiendo la flecha direccional escrita sobre la cubierta de la bisagra, gire la bisagra rotatoria a 180 grados según las agujas del reloj hasta que sienta que la pantalla esté...

  • Página 17: Botones De La Tableta Pc

    La Tableta PC tiene tres botones ubicados junto al botón de encendido. Para que estos botones funcionen apropiadamente, Dell Control Point System Manager (Administrador del sistema del punto de control de Dell) debe estar instalado. Botón de inicio: Utilizado para Botón de seguridad de Windows: Si...

  • Página 18: Interfaz De La Tableta Pc

    Ilustración 1. Botones de desplazamiento Control de desplazamiento Botón Atrás Uso del control de desplazamiento • Para desplazarse por de una lista de elementos o un conjunto de páginas a la vez, cambie el control de desplazamiento hacia arriba o hacia abajo y suéltelo. El control regresa automáticamente a la posición central/neutral cuando lo suelta.
  • Página 19 Característi Descripción Windows Microsoft Vista/ Windows Windows 7 Tacto Capacidad de utilizar los dedos como Sí Sí dispositivo de entrada. Diario Aplicación nativa para tomar notas que Sí Sí Windows acepta entradas directamente del lápiz o del tacto. Herramient Una herramienta utilizada para capturar Sí...

  • Página 20: Uso De La Tableta Pc En Windows 7

    Característi Descripción Windows Microsoft Vista/ Windows Windows 7 Retroalime Capacidad para ver si se tocó el objetivo Sí ntación del utilizando retroalimentaciones visuales para cursor el éxito. Uso de la Tableta PC en Windows 7 La Tableta PC utiliza varios dispositivos de entrada. El teclado estándar de almohadilla de contacto está...

  • Página 21: Uso Del Lápiz Como Un Ratón

    Ilustración 2. Lápiz y Tacto: Uso del tacto Uso del Lápiz como un ratón Puede utilizar el lápiz como haría con un ratón o una almohadilla de contacto en una computadora portátil. Manteniendo el lápiz cerca de la pantalla hace aparecer a un cursor más pequeño.

  • Página 22: Trabajar Con Archivos

    Trabajar con archivos Puede abrir, borrar o mover muchos archivos y carpetas a la vez cuando selecciona múltiples elementos en una lista. Con el lápiz, coloque el puntero sobre un elemento y marque el cuadro de selección que aparece al lado izquierdo de cada uno de ellos. Para activar los cuadros de selección: Vaya a Panel de Control.

  • Página 23: Escribir Texto

    Ilustración 3. Panel de entrada de la Tableta PC La superficie de escritura y de caracteres tiene una sección de números, símbolos y teclas de acceso rápido a la red que lo ayudarán a escribir textos de manera veloz y exacta.

  • Página 24: Gestos De Lápiz

    Gestos de Lápiz Los gestos del lápiz le permiten realizar acciones que normalmente requiere de un teclado, como presionar <Página arriba> o usar las flechas direccionales. Los gestos del lápiz son rápidos y direccionales. Cuando un gesto de lápiz es reconocido, la Tableta PC realiza la acción asignada.

  • Página 25: Uso De La Tableta Pc En Windows Xp

    Ilustración 5. Lápiz y Tacto: Gestos de Lápiz Uso de la Tableta PC en Windows XP Puede utilizar diferentes dispositivos de entrada en la Tableta PC. La almohadilla de contacto del teclado estándar está presente, también puede optar por el lápiz electroestático o simplemente utilizar el dedo como un dispositivo de entrada.

  • Página 26: Uso Del Lápiz Como Un Lápiz

    Levantando el dedo en ese punto abrirá el submenú correspondiente. Configuraciones de Tableta y Lápiz Puede ingresar a las Configuraciones de Tableta y Lápiz desde el Panel de Control. También puede tener acceso a ella desde el Dell Control Point Manager (Administrador de punto de control de Dell).

  • Página 27: Configuraciones De La Tableta Pc

    Ilustración 7. Ventana de Lápiz y Tacto Las siguientes son las diferentes secciones que están disponibles en la Ventana de Lápiz y Tacto. Estas son: • Configuraciones: Le permite definir si es zurdo o diestro, ubicar el menú y configurar la calibración.

  • Página 28: Ficha De Opciones Del Digitalizador

    • Opciones de digitalizador • Lápiz • Opciones interactivas Ficha de opciones del digitalizador La ficha de opciones del digitalizador se utiliza para lo siguiente: • Selección del modo de entrada • Afinación del tacto Ilustración 8. Configuraciones de digitalizador N-Trig DuoSense: opciones del digitalizador Modos de entrada El applet del Digitalizador N-trig DuoSense tiene cuatro modos de operación: •...

  • Página 29: Afinación Del Tacto

    • Solo Tacto: En el modo de Solo Tacto, el dedo será el único dispositivo de entrada que podrá usarse con el digitalizador N-trig. Utilizar la punta del lápiz no será posible. NOTA: Solo se permite el contacto de una mano con el digitalizador para su ejecución apropiada.

  • Página 30: Funciones Y Estado De La Batería Del Lápiz

    Ilustración 9. Configuraciones de digitalizador N-Trig DuoSense: Lápiz Funciones y estado de la batería del Lápiz Puede configurar los botones del lápiz. Hay dos botones en el lápiz y sus funciones son las siguiente: • Botón No.1: Este botón se define como el botón inferior del lápiz. Está predeterminado para funcionar como el clic derecho.

  • Página 31: Ficha De Opciones De Interacción

    Ficha de opciones de interacción En la ficha de operaciones de interacción, puede controlar los efectos de sonido cuando opera en los modos diferentes del sistema. Ilustración 10. Configuraciones de digitalizador N-Trig DuoSense: Opciones de interacción Puede seleccionar un archivo .WAV para que suene cuando los dedos toquen la pantalla.

  • Página 32: Problemas De Rendimiento

    – Si degrada el sistema operativo en la Tableta, cambiando de Windows 7 a Windows Vista/Windows XP sin desinstalar el paquete de N-Trig, la versión de firmware en el digitalizador se mantendrá sin cambios y será compatible con Windows 7. Para revertir el firmware a una versión predeterminada tendrá que retroceder la aplicación.

  • Página 33: Extracción De La Batería

    Ilustración 12. Administrador de dispositivo: Digitalizador Si el dispositivo es reconocido, trate de desinstalar el paquete de N-trig y reinstálelo. Si el dispositivo no lo reconoce, revise si lo encuentra en Dispositivos desconocidos y actualice el controlador del dispositivo desconocido. En Windows 7, después de instalar exitosamente el paquete N-trig, deberá...

  • Página 34: Instalación De La Batería

    Extraiga la batería del equipo. Instalación de la batería Deslice la parte posterir de la batería hacia el equipo. Los pestillos de liberación encajan automáticamente en la posición de bloqueo. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 35: Tarjeta Del Módulo De Identidad De Suscripciones (Sim)

    Tarjeta del módulo de identidad de suscripciones (SIM) Extracción de la tarjeta del módulo de identidad del suscriptor (SIM) Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Presione y suelte la tarjeta SIM que se encuentra en la pared de la batería.

  • Página 36: Instalación De La Tarjeta Del Módulo De Identidad Del Suscriptor (Sim)

    Deslice la tarjeta SIM y extráigala de la computadora. Instalación de la tarjeta del módulo de identidad del suscriptor (SIM) Inserte la tarjeta SIM en su ranura. Coloque la batería. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 37: Expresscard

    ExpressCard Extracción de la tarjeta ExpressCard Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Presione hacia adentro en la tarjeta ExpressCard. Deslice la tarjeta ExpressCard para extraerla del equipo.

  • Página 38: Instalación De La Tarjeta Expresscard

    Instalación de la tarjeta ExpressCard Inserte la tarjeta ExpressCard en su ranura hasta que se asente en su lugar. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 39: Panel Posterior

    Panel posterior Extracción del panel posterior Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga los tornillos que fijan el panel posterior. Deslice el panel posterior hacia la parte posterior de la computadora y levántelo para retirarlo del equipo.

  • Página 40: Instalación Del Panel Posterior

    Instalación del panel posterior Adjunte el panel posterior a la parte posterior del equipo. Ajuste los tornillos para fijar el panel posterior. Coloque la batería. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 41: Unidad De Disco Duro

    Unidad de disco duro Extracción del ensamblaje de la unidad de disco duro Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga los tornillos que fijan la unidad de disco duro al equipo.
  • Página 42 Saque la unidad de disco duro para extraerla del equipo. Extraiga los tornillos que fijan el soporte de la unidad de disco duro. Extraiga el soporte de la unidad de disco duro y deslice el caucho de la misma.

  • Página 43: Instalación Del Ensamblaje De La Unidad De Disco Duro

    Instalación del ensamblaje de la unidad de disco duro Adjunte el soporte de la unidad de disco duro y deslice el caucho a la misma unidad. Ajuste el tornillo que fijan el soporte del disco duro y el caucho. Inserte la unidad de disco duro en el compartimento. Ajuste los tornillos que fijan la unidad de disco duro al equipo.

  • Página 45: Memoria

    Memoria Extracción de la memoria Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Despegue con cuidado los sujetadores de retención del módulo de memoria.

  • Página 46: Instalación De La Memoria

    Extraiga el módulo de memoria del equipo. Instalación de la memoria Inserte el módulo de la memoria en la ranura. Presione la memoria hasta que los sujetadores la fijen. Coloque el panel posterior. Coloque la batería. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 47: Tarjeta Bluetooth

    Tarjeta Bluetooth Extracción del módulo de Bluetooth Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el tornillo que fija el módulo de Bluetooth. Desconecte el cable de Bluetooth de su módulo.

  • Página 48: Instalación Del Módulo De Bluetooth

    Extraiga el módulo de Bluetooth. Instalación del módulo de Bluetooth Coloque el módulo de Bluetooth en la ranura en el compartimento de la batería. Conecte el cable del Bluetooth a su módulo. Ajuste el tornillo que fija el Bluetooth al equipo. Coloque la batería.

  • Página 49: Tarjeta De Red De Área Local Inalámbrica (Wlan)

    Tarjeta de red de área local inalámbrica (WLAN) Extracción de la tarjeta de red de área local inalámbrica (WLAN) Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Desconecte los cables de antena WLAN de la tarjeta.

  • Página 50: Instalación De La Tarjeta De Red De Área Local Inalámbrica (Wlan)

    Extraiga el tornillo que fija la tarjeta WLAN a la placa base. Extraiga la tarjeta WLAN del equipo. Instalación de la tarjeta de red de área local inalámbrica (WLAN) Inserte la tarjeta WLAN en su ranura. Ajuste los tornillos para fijar la tarjeta WLAN a la placa base. Conecte los cables de la antena a la tarjeta WLAN.

  • Página 51: Tarjeta De Red De Área Amplia Inalámbrica (Wwan)

    Tarjeta de red de área amplia inalámbrica (WWAN) Extracción de la tarjeta de red de área amplia inalámbrica (WWAN) Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Desconecte los cables de antena WWAN de la tarjeta.

  • Página 52: Instalación De La Tarjeta De Red De Área Amplia Inalámbrica (Wwan)

    Extraiga el tornillo que fija la tarjeta WWAN a la placa base. Extraiga la tarjeta WWAN del equipo. Instalación de la tarjeta de red de área amplia inalámbrica (WWAN) Inserte la tarjeta WWAN en su ranura. Ajuste los tornillos para fijar la tarjeta WWAN a la placa base. Conecte los cables de la antena a la tarjeta WWAN.

  • Página 53: Batería De Tipo Botón

    Batería de tipo botón Extracción de la batería de tipo botón Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga la tarjeta WWAN. Desconecte el cable de la batería de tipo botón de la placa base.

  • Página 54: Instalación De La Batería De Tipo Botón

    Extraiga la batería de tipo botón. Instalación de la batería de tipo botón Coloque la batería de tipo botón en la ranura. Conecte el cable de la batería de tipo botón a la placa base. Coloque la tarjeta WWAN. Coloque el panel posterior. Coloque la batería.

  • Página 55: Cubierta De La Base

    Cubierta de la base Extracción de la cubierta de la base Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el ensamblaje de la unidad de disco duro. Extraiga los tornillos que fijan la cubierta de la base.

  • Página 56: Instalación De La Cubierta De La Base

    Desenganche la cubierta de la base desde los bordes y retírela del equipo. Instalación de la cubierta de la base Adjunte la cubierta de la base hasta que los bordes se asenten en su lugar. Ajuste los tornillos que fijan la cubierta de la base. Coloque el ensamblaje de la unidad de disco duro.

  • Página 57: Disipador De Calor

    Disipador de calor Extracción del disipador de calor Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base. Desconecte el cable del ventilador de la placa base.

  • Página 58: Instalación Del Disipador De Calor

    Suelte los tornillos en el disipador de calor y extraiga los tornillos en el ventilador. Levante el disipador de calor para retirarlo del equipo. Instalación del disipador de calor Coloque el disipador de calor en su compartimento. Ajuste los tornillos para fijar el disipador de calor. Ajuste los tornillos para fijar el ventilador a la placa base.

  • Página 59: Procesador

    Procesador Extracción del procesador Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base. Extraiga el disipador de calor. Gire el tornillo de leva del procesador en sentido contrario a las agujas del reloj.

  • Página 60: Instalación Del Procesador

    Levante el procesador y retírelo del equipo. Levante el disipador de calor para extraerlo del equipo. Instalación del procesador Inserte el procesador en el zócalo. Ajuste el tornillo de leva del procesador en sentido contrario a las agujas del reloj para fijar al procesador.

  • Página 61: Reborde Del Teclado

    Reborde del teclado Extracción del reborde del teclado Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Desenganche el reborde del teclado y retírelo del equipo. Instalación del reborde del teclado Presione el reborde del teclado a lo largo de todos los bordes hasta que encaje en su lugar.

  • Página 63: Teclado

    Teclado Extracción del teclado Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga los tornillos que fijan el teclado a la parte posterior del equipo.
  • Página 64 Dele la vuelta al equipo y extraiga los tornillos que fijan el teclado. Dele la vuelta al teclado y desconecte su cable de datos que lo une a la placa base. Extraiga el teclado del equipo.

  • Página 65: Instalación Del Teclado

    Quite la cinta de mylar que fija el cable de datos del teclado a la parte posterior de éste. Instalación del teclado Coloque la cinta de mylar que sujeta el cable de datos del teclado a la parte posterior de éste. Coloque el teclado sobre el reposamanos para alinear los agujeros de los tornillos.

  • Página 67: Reposamanos

    Reposamanos Extracción del reposamanos Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta posterior. Extraiga los tornillos que fijan el reposamanos a la parte posterior del equipo.
  • Página 68 Dele la vuelta al equipo y extraiga los tornillos que fijan al reposamanos. Desconecte el cable de la superficie táctil de la placa base. 10. Levante la cubierta de la base y extráigala del equipo.

  • Página 69: Instalación Del Reposamanos

    Instalación del reposamanos Conecte el cable de la almohadilla de contacto a la placa base. Apriete los tornillos del reposamanos. Dele la vuelta al equipo y ajuste los tornillos para fijar el reposamanos a la placa base. Coloque la cubierta de la base. Coloque el ensamblaje de la unidad de disco duro.

  • Página 71: Sensor De Cierre De La Pantalla

    Sensor de cierre de la pantalla Extracción del sensor de cierre de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base.

  • Página 72: Instalación Del Sensor De Cierre De La Pantalla

    Extraiga el tornillo que fija el sensor de cierre de la pantalla. 10. Extraiga el sensor de cierre de la pantalla de la computadora. Instalación del sensor de cierre de la pantalla Coloque el sensor de cierre de la pantalla en el compartimento. Ajuste el tornillo para fijar el sensor de cierre de la pantalla a la placa base.
  • Página 73 11. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 75: Lector De La Tarjeta Expresscard

    Lector de la tarjeta ExpressCard Extracción del lector de la tarjeta ExpressCard Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base.

  • Página 76: Instalación Del Lector De La Tarjeta Expresscard

    Extraiga los tornillos que fijan el lector de la tarjeta ExpressCard. 10. Empuje el lector de la tarjeta ExpressCard hacia un lado y retírelo del equipo. Instalación del lector de la tarjeta ExpressCard Inserte el lector de la tarjeta ExpressCard en el compartimento. Ajuste los tornillos que fijan el lector de la tarjeta ExpressCard a la parte posterior del equipo.
  • Página 77 10. Coloque la batería. 11. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 79: Lector De Tarjetas Inteligentes

    Lector de tarjetas inteligentes Extracción del lector de la tarjeta inteligente Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base.

  • Página 80: Instalación Del Lector De La Tarjeta Inteligente

    Levante y extraiga el lector de la tarjeta inteligente del equipo. Instalación del lector de la tarjeta inteligente Coloque el lector de la tarjeta inteligente en el compartimento. Conecte el cable flexible del lector de la tarjeta inteligente en la placa base. Coloque el reposamanos.

  • Página 81: Conmutador Inalámbrico

    Conmutador inalámbrico Extracción de la placa del interruptor WLAN Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base.

  • Página 82: Instalación De La Placa Del Interruptor Wlan

    Extraiga los tornillos que fijan la placa del interruptor WLAN al equipo. 10. Extraiga la placa del interruptor WLAN del equipo. Instalación de la placa del interruptor WLAN Coloque la placa del interruptor WLAN en el compartimento. Ajuste los tornillos para fijar la placa del interruptor WLAN. Conecte el cable flexible de la placa del interruptor WLAN de la placa base.
  • Página 83 10. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 85: Altavoz

    Altavoz Extracción de los altavoces Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base. Extraiga la tarjeta ExpressCard.
  • Página 86 10. Desconecte el cable de los altavoces de la placa base. 11. Afloje los tornillos que fijan a los altavoces. 12. Desenrolle el cable de los altavoces y extraiga los altavoces del equipo.

  • Página 87: Instalación De Los Altavoces

    Instalación de los altavoces Conecte el cable del altavoz a la placa base. Adjunte el altavoz y enrolle su cable en el detenedor. Ajuste los tornillos que fijan los altavoces izquierdo y derecho. Conecte los cables del lector de la tarjeta inteligente y del Bluetooth a la placa base.

  • Página 89: Cable De Bluetooth

    Cable de Bluetooth Extracción del cable de Bluetooth Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta de la base.
  • Página 90 Coloque el reborde del teclado. Coloque el panel posterior. Coloque la batería. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 91: Conector Para Módem

    Conector para módem Extracción del conector para módem Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la cubierta posterior.
  • Página 92 Desenrolle el cable DC-In de su canaleta. 10. Extraiga el tornillo que fija el soporte del conector para módem. 11. Levante el soporte del conector para módem y retírelo.

  • Página 93: Instalación Del Conector Para Módem

    12. Levante el conector para módem y retírelo. Instalación del conector para módem Inserte el conector para módem en la ranura. Adjunte el soporte del conector para módem a éste último. Ajuste el tornillo que fija el soporte del módem. Dele la vuelta a la computadora y conecte el cable del conector para módem a la placa base.

  • Página 95: Embellecedor De La Pantalla

    Embellecedor de la pantalla Extracción del embellecedor de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Desenganche el embellecedor de la pantalla desde el borde derecho y extraiga el embellecedor superior e inferior. Instalación del embellecedor de la pantalla Alinee el embellecedor de la pantalla con la cubierta superior.

  • Página 97: Placa Base

    Placa base Extracción de la placa base Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga la tarjeta SIM. Extraiga la tarjeta SD. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad de disco duro. Extraiga la memoria.
  • Página 98 16. Desconecte los cables de la parte posterior del equipo. 17. Dele la vuelta al equipo y desconecte los cables de la placa base. 18. Extraiga los tornillos que fijan a la placa base.

  • Página 99: Instalación De La Placa Base

    19. Levante el borde derecho de la placa base para soltarlo de los conectores de los puertos a la izquierda y extraiga la placa base. Instalación de la placa base Coloque la placa base. Ajuste los tornillos que fijan la placa base. Conecte los cables a la placa base.
  • Página 100 20. Coloque la batería. 21. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 101: Conector De Alimentación

    Conector de alimentación Extracción del conector de alimentación Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga la tarjeta SIM. Extraiga la tarjeta SD. Extraiga el panel posterior. Extraiga el reborde del teclado. Extraiga el ensamblaje de la unidad disco duro.

  • Página 102: Instalación Del Conector De Alimentación

    17. Desenrolle el cable de los conector de alimentación de su canaleta. 18. Levante el conector de alimentación y extráigalo del equipo. Instalación del conector de alimentación Coloque los cables del conector de alimentación e inserte el conector en su ranura. Coloque la placa base.
  • Página 103 11. Coloque el ensamblaje de la unidad de disco duro. 12. Coloque el teclado. 13. Coloque el reborde del teclado. 14. Coloque el panel posterior. 15. Coloque la tarjeta SD. 16. Coloque la tarjeta SIM. 17. Coloque la batería. 18. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 105: Embellecedor De La Pantalla

    Embellecedor de la pantalla Extracción del embellecedor de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Desenganche el embellecedor de la pantalla desde el borde derecho y extraiga el embellecedor superior e inferior. Instalación del embellecedor de la pantalla Alinee el embellecedor de la pantalla con la cubierta superior.

  • Página 107: Embellecedor De La Pantalla

    Embellecedor de la pantalla Extracción del panel de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el embellecedor de la pantalla. Extraiga los tornillos que fijan el panel de la pantalla.
  • Página 108 Dele la vuelta al panel de la pantalla en el teclado. Desconecte los cables de LVDS y de la pantalla táctil de la parte posterior del panel de la pantalla. Extraiga el panel de la pantalla del ensamblaje del mismo..

  • Página 109: Instalación Del Panel De La Pantalla

    Instalación del panel de la pantalla Coloque el panel de la pantalla en el teclado. Conecte los LVDS y los cables de la pantalla táctil al panel de la pantalla. Gire el panel de la pantalla sobre la cubierta superior. Ajuste los tornillos que fijan el panel de la pantalla.

  • Página 111: Cámara

    Cámara Extracción de la cámara Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el embellecedor de la pantalla. Extraiga el panel de la pantalla. Desconecte el cable del módulo de la cámara.

  • Página 112: Instalación De La Cámara

    Extraiga el tornillo que fija la cámara. Levante el módulo de la cámara para extraerla. Instalación de la cámara Coloque la cámara en la superficie del borde de la cubierta posterior de la pantalla. Ajuste el tornillo para fijar la cámara. Conecte el cable a la cámara.

  • Página 113: Cable Y Placa De La Función De La Pantalla

    Cable y placa de la función de la pantalla Extracción de la placa de la función de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el embellecedor de la pantalla. NOTA: No se requiere de la extracción del embellecedor superior.
  • Página 114 Dele la vuelta a la placa de la función de la pantalla. Desconecte los cables de alimentación y de dactilares. Extraiga la placa de la función de la pantalla.

  • Página 115: Instalación De La Placa De La Función De La Pantalla

    Instalación de la placa de la función de la pantalla Conecte los cables de la alimentación de la pantalla y el de dactilares al conector. Adjunte la placa de la función de la pantalla al ensamblaje de ésta última. Ajuste los tornillos para fijar la placa de la función de la pantalla. Coloque el embellecedor de la pantalla.

  • Página 117: Placa De Alimentación De La Pantalla

    Placa de alimentación de la pantalla Extracción de la placa de alimentación de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el embellecedor de la pantalla. NOTA: No se requiere de la extracción del embellecedor superior. Extraiga los tornillos que fijan la placa de alimentación de la pantalla.
  • Página 118 Dele la vuelta a la placa de alimentación. Desconecte el cable de la placa de alimentación de la pantalla. Extraiga de la placa de alimentación de la pantalla.

  • Página 119: Instalación De La Placa De Alimentación De La Pantalla

    Instalación de la placa de alimentación de la pantalla Conecte el cable de alimentación de la pantalla al conector. Adjunte la placa de alimentación de la pantalla al ensamblaje de ésta última. Ajuste los tornillos para fijar la placa de alimentación de la pantalla. Coloque el embellecedor de la pantalla.

  • Página 121: Placa De Dactilares

    Placa de dactilares Extracción de la placa de dactilares y su cable Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el embellecedor de la pantalla. NOTA: No se requiere de la extracción del embellecedor superior. Extraiga la placa de la función de la pantalla.
  • Página 122 Levante la placa de dactilares para extraerla. Para extraer el cable de la placa de dactilares, extraiga el ensamblaje de la bisagra. Desconecte el cable de la cámara del módulo de la cámara.

  • Página 123: Instalación De La Placa De Dactilares Y Su Cable

    Extraiga el cable de la placa de dactilares de la cubierta posterior de la pantalla. Instalación de la placa de dactilares y su cable Adjunte el cable de la placa de la función de la pantalla de la cubierta posterior de la misma.

  • Página 125: Ensamblaje De La Pantalla

    Ensamblaje de la pantalla Extracción del ensamblaje de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga la unidad de disco duro. Extraiga la cubierta de la base. Desconecte los cables de la parte posterior del equipo.
  • Página 126 Retire todos los cables de las guías. Extraiga los tornillos que fijan el panel de la pantalla.

  • Página 127: Instalación Del Ensamblaje De La Pantalla

    Levante la parte inferior de la base del equipo para separarlo del ensamblaje de la pantalla. Instalación del ensamblaje de la pantalla Conecte el ensamblaje de la pantalla al equipo. Inserte los cables de las tarjetas WLAN, WWAN, LVDS y de la placa de la función a través del hueco en la computadora.

  • Página 129: Bisagras De La Pantalla

    Bisagras de la pantalla Extracción del ensamblaje de las bisagras de la pantalla Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga la unidad de disco duro. Extraiga la cubierta de la base. Extraiga el ensamblaje de la pantalla.
  • Página 130 Extraiga la tapa de la bisagra de la pantalla de bisagra. Para extraer las bisagras de la pantalla, remueva el embellecedor de la pantalla. 10. Extraiga los tornillos que fijan las bisagras de la pantalla.

  • Página 131: Instalación Del Ensamblaje De Las Bisagras De La Pantalla

    11. Extraiga las bisagras de la pantalla de la cubierta posterior. Instalación del ensamblaje de las bisagras de la pantalla Adjunte las bisagras de la pantalla de la cubierta posterior. Ajuste los tornillos que fijan las bisagras de la pantalla. Adjunte la tapa de las bisagras a las bisagras de la pantalla.

  • Página 133: Cable De La Cámara Con Señal Diferencial De Baja Tensión (Lvds)

    Cable de la cámara con señal diferencial de baja tensión (LVDS) Extracción del cable de la cámara LVDS Siga los procedimientos que se describen en Antes de manipular el equipo. Extraiga la batería. Extraiga el panel posterior. Extraiga la unidad de disco duro. Extraiga la cubierta de la base.
  • Página 134 Coloque el ensamblaje de la pantalla. Coloque la cubierta de la base. Coloque la unidad de disco duro. Coloque el panel posterior. Coloque la batería. Siga los procedimientos que se describen en Después de manipular el interior del equipo.

  • Página 135: Especificaciones

    únicamente las que deben incluirse por ley con el envío del ordenador. Para conocer la especificación integral de su equipo, vaya a la sección Specifications' en el Manual del propietario, disponible en el sitio web de asistencia en dell.com/ support. Para obtener más información acerca de la configuración de su ordenador, vaya a Ayuda y soporte técnico en el sistema operativo Windows y...
  • Página 136 Video Salida VGA, HDMI, DVI por cable HDMI/DVI (opcional) Memoria Conector de memoria dos ranuras SODIMM Capacidad de la memoria 1 GB, 2 GB y 4 GB Tipo de memoria DDR3 1333 MHz Memoria mínima 2 GB Memoria máxima hasta 8 GB Audio Tipo Audio HD...
  • Página 137 Puertos y conectores Audio Conector combo para micrófono / auriculares Video Un puerto VGA de 15 pines Adaptador de red Un conector RJ-45 • dos conectores de 4 patas compatibles con USB 2.0 • un conector eSATA compatible con USB 2.0 Lector de tarjetas de memoria smart card/SD card/ExpressCard IEEE 1394...
  • Página 138 Pantalla Separación entre pixeles 0,2148 mm × 0,2148 mm Teclado Número de teclas: • Estados Unidos y Canadá: 83 • Europa: 84 • Japón: 87 Diseño QWERTY / AZERTY / Kanji Superficie táctil Resolución de posición X/Y (modo de tabla 600 dpi de gráficos) Tamaño:...
  • Página 139 Batería NOTA: La batería laminar no comienza a cargarse, si la temperatura supera los 50 °C (122 °F). de –20 °C a 60 °C (de –4 °F a 140 °F) funcionamient Batería de tipo Ión de litio 3 V CR2032 botón Cámara Cámara y micrófono...
  • Página 140 Adaptador de CA Tensión nominal 19,50 VCC de salida Dimensiones: Altura 27,94 mm (1,10 pulgadas) 33,02 mm (1,30 pulgadas) Anchura 48,26 mm (1,90 pulgadas) 50,80 mm (2 pulgadas) Profundidad 109,22 mm (4,30 pulgadas) 127 mm (5 pulgadas) Intervalo de temperatura: De 0 °C a 40 °C (de 32 °F a 104 °F) funcionamient De -40 °C a 70 °C (de -40 °F a 158 °F)
  • Página 141 Tarjeta inteligente Capacidades de lectura/escritura Compatible con la ISO-7816-3 (Tipo I y II asíncrona y síncrona), ISO7816-12 Tarjetas compatibles 1,80 V, 3 V y 5 V Tecnología de programas compatible Tarjetas JAVA Velocidad de interfaz 9600 BPS a 115.200 BPS Nivel EMV Nivel 1 certificado Certificación WHQL...

  • Página 143: Programa De Configuración Del Sistema

    Acceso al programa de configuración del sistema Encienda (o reinicie) el equipo. Cuando se muestre el logotipo azul de DELL, espere a que aparezca la solicitud de Cuando aparezca la indicación de F2, pulse <F2> inmediatamente. NOTA: La solicitud de F2 indica que el teclado se ha inicializado. Este mensaje puede aparecer muy rápido, por lo que tiene que estar bien atento, y...

  • Página 144: Opciones Del Programa De Configuración Del Sistema

    Opciones del programa de configuración del sistema NOTA: Los elementos listados en esta sección aparecerán o no en función del equipo y de los dispositivos que haya instalados en éste. General Información del sistema En esta sección se enumeran las características de hardware principales del equipo.
  • Página 145 System Configuration (Configuración del sistema) • Activado • Enabled w/PXE (Activado con PXE)(Configuración predeterminada) • Enabled w/ImageServer (Activado con ImageServer) Serial Port (Puerto Identifica y define la configuración de puertos serie. Puede serie) configurar el puerto serie para: • Desactivado •...
  • Página 146 System Configuration (Configuración del sistema) • SATA-1 • SATA-4 • SATA-5 Configuración predeterminada: todas las unidades están activadas. USB Configuration Le permite controlar el controlador USB. Las opciones son: (Configuración de USB) • Enable USB Controller (Controlador de USB activado) (Configuración predeterminada) •...
  • Página 147 Vídeo LCD Brightness (Brillo Le permite ajustar el brillo en función de la fuente de energía del LCD) (On Battery [Batería] o On AC [CA]). NOTA: La configuración de vídeo solo estará visible cuando haya instalado una tarjeta de vídeo en el sistema. Security (Seguridad) Admin Password Le permite establecer, cambiar o eliminar la contraseña de...
  • Página 148 Security (Seguridad) Password Configuration Le permite determinar la longitud mínima y máxima de las (Configuración de contraseñas del administrador y del sistema. contraseña) Password Bypass Permite activar o desactivar el permiso para omitir las (Omisión de contraseña) contraseñas del sistema y de la unidad de disco duro interna, cuando están establecidas.
  • Página 149 Security (Seguridad) OROM Keyboard Le permite establecer una opción para entrar en las Access (Acceso de pantallas de configuración de ROM opcional usando teclas teclado OROM) de acceso directo durante el inicio. Las opciones son: • Enable (Activado)(Configuraciones predeterminadas) • One Time Enable (Activado por una vez) •...
  • Página 150 Performance (Rendimiento) Configuración predeterminada: Enable CPUID (CPUID activado) Intel TurboBoost Le permite habilitar o deshabilitar el modo Intel TurboBoost del procesador. Configuración predeterminada: Enable Intel TurboBoost (Intel TurboBoost activado) Hyper-Thread Control Le permite activar o desactivar el controlador (Control de Hyper- HyperThreading en el procesador.
  • Página 151 Power Management (Administración de la alimentación) Configuración predeterminada: Disabled ExpressCharge Le permite habilitar o deshabilitar la función ExpressCharge. Las opciones son: • Standard (Estándar)(Configuración predeterminada) • ExpressCharge Charger Behavior Le permite habilitar o deshabilitar la función del cargador de (Comportamiento del batería.
  • Página 152 POST Behavior (Comportamiento de la CA) Fn Key Emulation Le permite establecer la opción cuando se usa la tecla <Bloq (Emulación de tecla Fn) Despl> para simular la función de la tecla <Fn>. Configuración predeterminada: Enable Fn Key Emulation (Activar Emulación de tecla Fn) POST Hotkeys (Teclas Le permite activar la pantalla del mensaje de registro de acceso directo...
  • Página 153 Wireless (Inalámbrico) Wireless Switch Le permite elegir los dispositivos inalámbricos que se (Interruptor de conexión pueden controlar mediante el interruptor de conexión inalámbrico) inalámbrica. Las opciones son: • WWAN • WLAN • Bluetooth Configuración predeterminada: están seleccionadas todas las opciones. Wireless Device Enable Le permite activar o desactivar los dispositivos inalámbricos: (Activación de...

  • Página 155: Cómo Ponerse En Contacto Con Dell

    área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, la asistencia técnica o el servicio de atención al cliente:...

Este manual también es adecuado para:

P17g

Tabla de contenido
