RTD-10
Instrucciones de instalación
Español
realtime
Control Systems
RTD-10 Instrucciones de instalación
0V
+V
POWER
15-24VDC
RTD-10
Control Interface
100.00
REMCON
P1
P2
LED1
LED2
LED3
22.00
All dimensions in mm
0V
S1
S2
S3
0V
S4
S5
S6
realtime
Control Systems
24VAC/30VDC, 1A
RS485 D-BUS
DB
DA
GND
R1
R2
+
-
0
+
0
+
SW1
ON
LED5
LED6
1 2 3 4
5 6 7 8
LED4
1
J2
100.00

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Realtime RTD-10

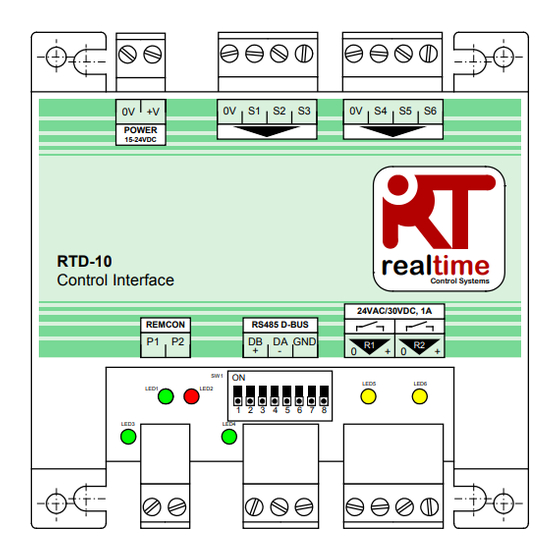

  • Página 1 RTD-10 Instrucciones de instalación POWER 15-24VDC Español RTD-10 Instrucciones de instalación realtime RTD-10 Control Interface 100.00 Control Systems 24VAC/30VDC, 1A REMCON RS485 D-BUS LED5 LED6 LED1 LED2 1 2 3 4 5 6 7 8 LED3 LED4 100.00 22.00 All dimensions in mm...
  • Página 2 DB DA GND 90.00 78.00 DB(+) DB(+) DA(-) DA(-) BLUE BLUE X18A/X35A X35A Skyair Indoor Indoor POWER POWER 15-24VDC 15-24VDC 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 18770-1.06.15 RTD-10 Installation Instructions...
  • Página 3 5 6 7 8 S1 S2 S3 S1 S2 S3 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 S1 S2 S3 S1 S2 S3 S1 S2 S3 S1 S2 S3 18770-1.06.15 RTD-10 Installation Instructions...
  • Página 4 S1 S2 S3 S1 S2 S3 S2,S3 S2,S3 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 S1 S2 S3 S1 S2 S3 S1 S2 S3 S1 S2 S3 18770-1.06.15 RTD-10 Installation Instructions...
  • Página 5 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 LED2 LED1 LED2 LED1 18770-1.06.15 RTD-10 Installation Instructions...
  • Página 6: Precauciones Y Advertencias

    Hay disponible información adicional, incluyendo configuración Modbus y conexión de tierra externa a la RTD. códigos de avería en www.realtime-controls.co.uk/rtd Los cables para las entradas de la S1 a la S6, deben ser de par trenzado blindados de 0,5 a 1,0 mm 2 . La pantalla debe conectarse a tierra solo en un extremo.
  • Página 7: Instalación

    RTD-10 Instrucciones de instalación ALIMENTACIÓN (FIGURA 2) La RTD-10 es una interfaz de control y supervisión para las gamas de La RTD requiere una conexión de alimentación de entre 15 V y 24 V de CC. sistemas de climatización VRV y Skyair de Daikin y para las unidades de La alimentación se puede suministrar a partir de una conexión X35A o X18A...
  • Página 8 Cuando la RTD-10 se enciende o si pierde la comunicación con el En el modo de control de resistencia, las entradas de la mando a distancia, la RTD-10 entra en el modo de búsqueda P1, P2. Si RTD-10 permiten el control individual de los parámetros la comunicación P1, P2 no se restablece transcurrido 1 minuto, la RTD-...
  • Página 9 La conexión 0V de fuentes de tensión externas debe conectarse a una conexión La entrada S6 en el modo de tensión o resistencia puede configurar el GND local externa a la RTD. estado de desbloqueo de los botones del mando a distancia. El estado 18770-1.06.15 RTD-10 Installation Instructions...
  • Página 10: Funcionamiento De Modbus

    VAM y VKM a partir de las entradas de la RTD-10 o de los registros Modbus ventilador Entrada S4 invertida = Circuito cerrado (Control de velocidad también es posible mediante la extensión de los modos de funcionamiento...
  • Página 11 Velocidad del Baja=1,1kΩ, Alta=2,2kΩ, AltaAlta*=3,3kΩ (del RC) ventilador Cuando se elimina la señal de inhibición, la RTD-10 restaurará el estado de funcionamiento anterior de las unidades. Si la entrada S1 está cortocircuitada, 18770-1.06.15 RTD-10 Installation Instructions...
  • Página 12 RS485 de tres cables, cada RTD debe tener una identificación de en el mando a distancia maestro se bloquea para evitar cambios. El botón red establecida en un rango de 0 a 7 (Figura 18). La RTD-10 maestra de de activación/desactivación también se bloquea. El punto de ajuste y la servicio/espera debe tener una identificación 0.
  • Página 13 Si alguno de los dispositivos esclavos de la RTD no responde, la RTD-10 generará una alarma de nivel 2 tras 1 o 2 minutos. La entrada S5 es una entrada de contacto sin tensión que anula la activación de todas las unidades si el circuito está...
