Manual de instrucciones
para la instalación, uso y garantía

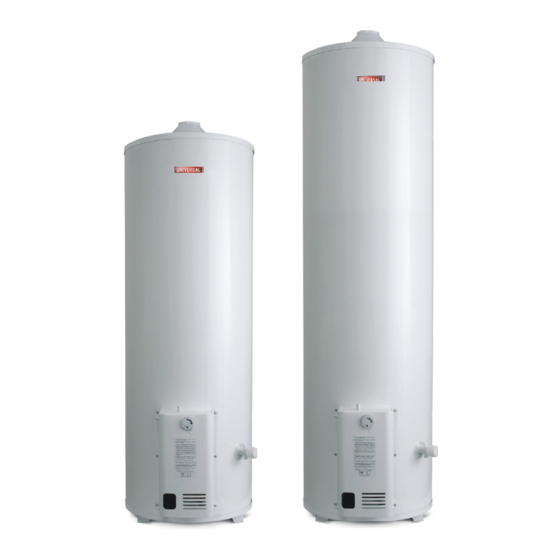

Termotanques TU-33AR/50/80/120/150
1
Manual de instrucciones para la instalación de un termotanque de gas.
Consideraciones imprescindibles para efectuar una correcta instalación:
1.- Se consideran aceptables para nuestra garantía, solamente aquellos artefactos
conectados a la red por un instalador matriculado y cumpliendo con todo lo estipulado
en las disposiciones y normas mínimas establecidas para instalaciones domiciliarias de
gas.
2.- La conexión de la salida
de gases de la combustión
debe ser de caño galvanizado
diámetro tres pulgadas, como
se muestra en el gráfi co.
Otros casos de instalaciones realizables.
45º
Máximo
45º
Máximo
0.30 mts
Mínimo
3.- Termotanque a gas de instalación superior
10
7
10
2
9
8
5
2
6
6
1
3 4
1
11
10
Entrada de ga s
3/8" BSP
Grifo de purga
Sombrerete a los
4 vientos
0.7m
Caño de 3"
Galvanizado
0.50 mts
Mínimo
Referencia:
1.- Entrerrosca 3/4"
2.- Union doble 3/4"
3.- Válvula exclusa 3/4"
4.- Entrada de agua fria
5.- Válvula de seguridad
6.- Cupla aislante
7.- Te 3/4"
8.- Tubo de salida de gases 3"
9.- Contracorrientes
10.- Codo 3/4"
11.- Salida de agua caliente
An o d o d e m a g n e sio
2
