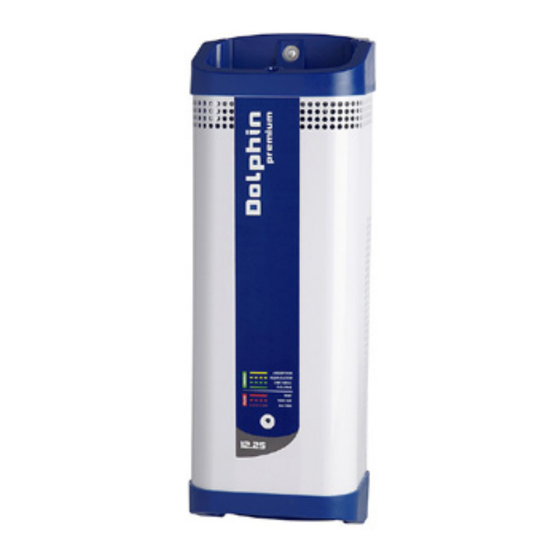

- Página 1 MANUAL TÉCNICO Cargador automático de baterías 12V10A 399000 – PF.09272 12V15A 399010 – PF.09273 12V25A 399020 – PF.09274 12V40A 399030 – PF.09275 24V20A 399040 – PF.10284...
-
Página 2: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD NOT-PREMIUM rev 06 PARA EVITAR TODO RIESGO DE IMPACTO ELÉCTRICO O DE INCENDIO, LEER ATENTAMENTE ESTE MANUAL ANTES DE INSTALAR EL APARATO. En caso de problema o de incomprensión, contactar con la sociedad REYA. Este aparato no está previsto para ser utilizado por personas (incluyendo niños) cuyas capacida- des físicas, sensoriales o mentales son reducidas o por personas carentes de experiencia o de cono-... - Página 3 NOT-PREMIUM rev 06 4Este aparato no se debe exponer a chorreos, proyecciones de agua ni a polvos de cualquier índole. 4Se recomienda insistentemente fijar el aparato en posición vertical, con la salida de los cables orientada hacia abajo. 4La toma de red eléctrica, así como el conector batería deben ser obligatoriamente accesibles y maniobrables una vez instalado el material.
- Página 4 PRECAUCIONES DE SEGURIDAD NOT-PREMIUM rev 06 Por razones de seguridad, el borne PE de este aparato debe obligatoriamente estar conecta- do a la tierra general de la instalación (hilo verde/ amarillo del cable de la red eléctrica). Remitirse para ello al plan de conexiones. Para evitar todo calentamiento parásito, selec- cionar la sección correcta de cables, así...
- Página 5 NOT-PREMIUM rev 06 Por otra parte, este aparato emite interferencias conducidas y radiadas cuyos niveles respetan la reglamentación vigente. Tenga el cuidado de que los otros materiales utilizados sean compati- bles desde un punto de vista susceptibilidad con este aparato, so pena de disfuncionamientos. N°...
- Página 6 PRECAUCIONES DE SEGURIDAD NOT-PREMIUM rev 06 Precauciones de mantenimiento. 4Este aparato no es desmontable y, debido a ello, la tarjeta electrónica no es accesible. Por lo tanto, está formalmente prohibido desmontar la caja para una posible intervención sobre la tarjeta electrónica. Riesgo de impacto eléctrico. 4Para evitar todo riesgo de impacto eléctrico durante las operaciones de mantenimiento exterior, siga obliga- toriamente las siguientes recomendaciones.
-
Página 7: Especificaciones Técnicas Esp
ESPECIFICACIONES TÉCNICAS NOT-PREMIUM rev 06 12V 10A 12V 15A 12V 25A 12V 40A 24V 20A Curva n° 1 Tipo de batería: Sello abierto Pb abierta V.boost = 14,2V = 28,4V V.float = 13,2V = 26,4V Curva n° 2 Tipo de batería: Gel, AGM, Espiral V.boost = 14,2V = 28,4 V.float = 13,7V... -
Página 8: Modo De Funcionamiento
MODO DE FUNCIONAMIENTO NOT-PREMIUM rev 06 ESTATUTO MODO Las baterías están en recarga. La Amarillo duración de la fase de absorción Absorción fijo es variable pero limitada a 6 horas, según el estado de carga inicial de las baterías. Las baterías están en fin de re- Amarillo carga. -
Página 9: Conexiones
Modelo 12V-40A Modelo 24V-20A Secciones recomendadas Secciones recomendadas 12V10A : 2,5 mm / 12 AWG 12V10A : 3 x 0,75 mm / 18 AWG 12V15A : 2,5 mm / 12 AWG 12V15A : 3 x 0,75 mm / 18 AWG... -
Página 10: Montaje Del Conector De Alimentación De Red Eléctrica
CONEXIONES NOT-PREMIUM rev 06 Esquema de conexión Premium. Montaje del conector de alimentación de red eléctrica 7ETAPA 1 Desnudar el cable aproximadamente 3 cm Desnudar los 3 hilos aproximadamente 8 mm Estañar los extremos de cobre desnudo 7ETAPA 2 Retirar el opérculo del capó con un cutter 7ETAPA 3 Pasar el cable dentro del capó... -
Página 11: Dimensiones
DIMENSIONES NOT-PREMIUM rev 06 Plan de dimensiones 12V-10A / 12V-15A 120mm 20mm [4.74inch] [0.79inch] x2 ø5mm 95,6mm [3.76inch] Plan de dimensiones 12V-25A / 12V-40A / 24V-20A 20mm [0.79inch] x2 ø5mm 120mm 95,6mm [4.74inch] [3.76inch]... -
Página 12: Garantía
GARANTÍA NOT-PREMIUM rev 06 PARA EVITAR TODO RIESGO DE UTILIZACIÓN IN- CORRECTA DEL APARATO, LEER ATENTAMENTE LA LISTA DE EVENTOS O DEFECTOS POTENCIALES NO CUBIERTOS POR LA GARANTÍA PRODUCTO 4Caída mecánica del aparato no embalado que puede ocasionar deformaciones irreversibles de la caja, así... - Página 13 GARANTÍA NOT-PREMIUM rev 06 Importante: Nota sobre la elección de la curva de carga. Es importante notificar que la utilización de un ci- clo de carga no apropiado a la tecnología de la batería puede ampliamente degradarla o in- cluso dañarla. Esto es particularmente cierto para ciclos cuyas tensiones de cargas son muy superiores a los valo- res recomendados por los fabricantes de baterías.
