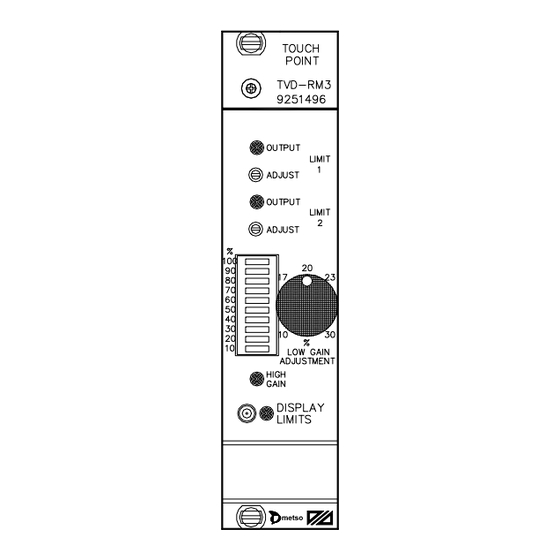

- Página 1 TVD-RM3 TVD – RM3 VAL0123117 / SKC9251496 MONITOR DE VIBRACIÓN DEL PUNTO DE CONTACTO PARA EL SISTEMA RMS-EX MANUAL DEL USUARIO TVD-RM3 ES.docx 1 de marzo de 2003 / BL 1(7)
-
Página 2: Tabla De Contenido
CALIBRACIÓN ..........................7 Cero ............................7 Nivel de rango interno ......................7 Rango completo ........................7 Finalización..........................7 UBICACIÓN DE LOS COMPONENTES TVD-RM3 ES.docx 1 de marzo de 2003 / BL 2(7) -
Página 3: Descripción De Funcionamiento
TVD-RM3 DESCRIPCIÓN DE FUNCIONAMIENTO La unidad TVD-RM3 mide el amplio rango de frecuencias de las señales de vibración inducidas por el contacto entre las placas del refinador durante la rotación en modo de ralentí y en modo de producción. La unidad monitoriza un acelerómetro-transductor piezoeléctrico de baja impedancia. Tanto el TVD- T2 (0,2-40kHz) como el TVD-T2S (0,2-10kHz) pueden conectarse a la unidad. -
Página 4: Configuraciones
TVD-T2 en el pestillo del soporte de la placa desact. desact. act. desact. TVD-T2S en el Conflo desact. desact. desact. act. act. act. act. act. TVD-T2S en el RGP TVD-RM3 ES.docx 1 de marzo de 2003 / BL 4(7) -
Página 5: Ajuste De Panel De Ganancia Baja
TVD-T1,T2 Volumen de los auriculares SW2 /1 volumen desact. desact. máx. Configuración predeterminada act. desact. 67 % desact. act. 33 % act. act. 25 % TVD-RM3 ES.docx 1 de marzo de 2003 / BL 5(7) -
Página 6: Respuesta Del Filtro De Baja Ganancia Con La Configuración Del Tipo De Transductor De 10 Khz (Tvd-T2S)
Respuesta del filtro de baja ganancia con la configuración del tipo de transductor de 40 kHz (TVD-T1/2) gain a 0,3 kHz b 2 kHz c 4 kHz d 6 kHz e 8 kHz f 19 kHz frequency TVD-RM3 ES.docx 1 de marzo de 2003 / BL 6(7) -
Página 7: Ajustes
Ajuste el potenciómetro P2 (SPAN) hasta que el DVM lea +5,0 0,005 V c.c. 6.4 Finalización Establezca los interruptores DIP SW3, SW4 y SW5 en las configuraciones originales. TVD-RM3 ES.docx 1 de marzo de 2003 / BL 7(7)
