1. INTRODUCCIÓN
Los transmisores electrónicos CP420R y CH420R son para montaje en rail DIN y están
pensados para ser conectados a los contadores volumétricos (COVOL) y a las turbinas
Tecfluid. Los equipos se entregan ya configurados para el tipo de entrada.
Están basados en un microprocesador que, dependiendo del factor impulsos por litro
programado, calcula el caudal y cuenta el volumen que pasa por el medidor y lo visualiza en
un indicador local. Las unidades de medida pueden ser programadas.
El CH420R se diferencia del CP420R en que además es compatible con el protocolo HART.
2. FUNCIONAMIENTO
Para que el equipo indique un caudal y un volumen real, debe programarse el factor impulsos
por litro, que viene especificado en el medidor.
Si el instrumento no ha sido previamente programado o, debido a una alteración en los datos
de memoria el instrumento recupera los valores de fábrica por defecto, aparecerá en el
display la palabra "PRESET". Esta indicación desaparece una vez se ha completado la
secuencia de programación.

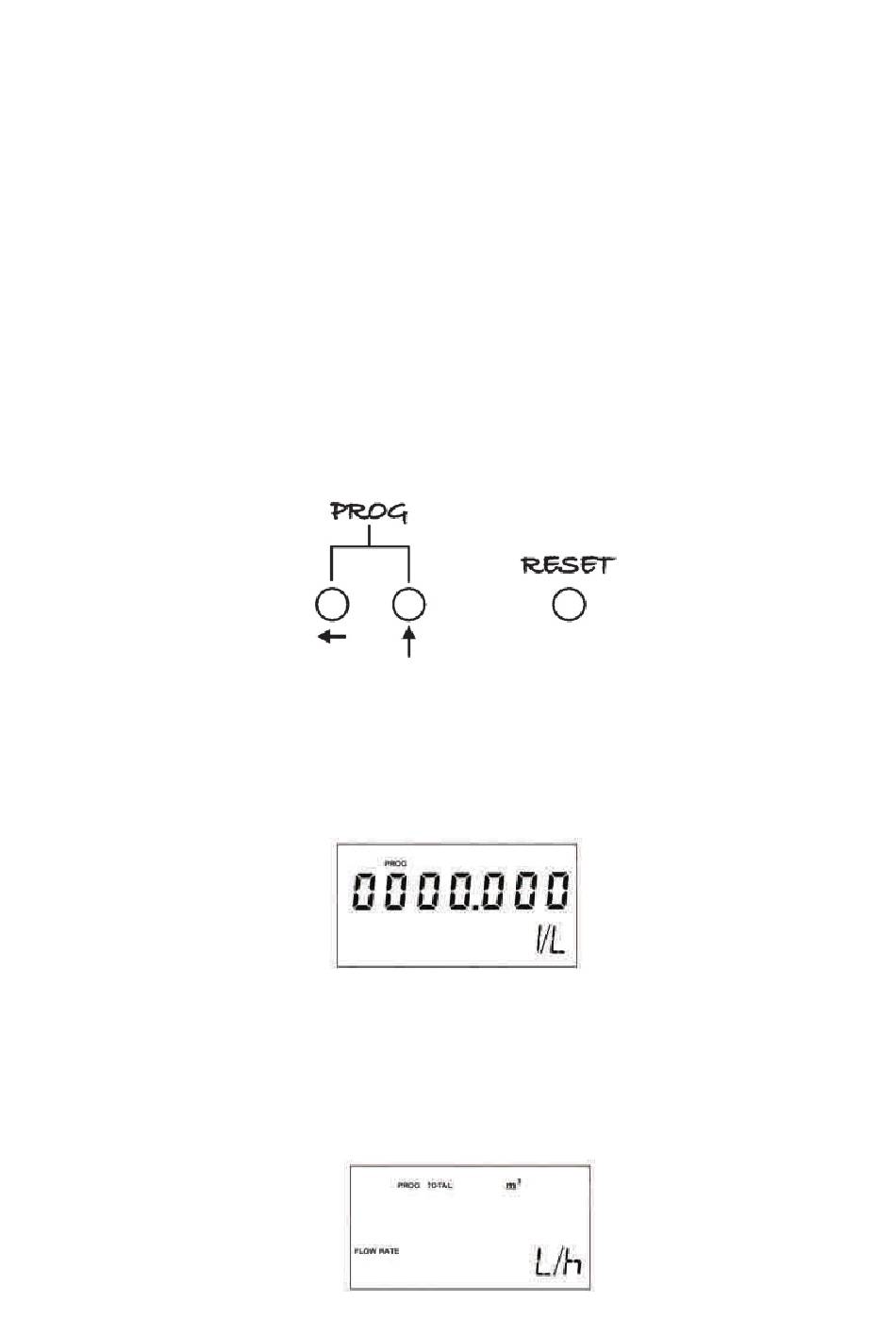

El teclado consta de tres teclas con la siguiente función:
2.1. Programación
En todas las pantallas de programación la tecla "RESET" sirve para salir de la pantalla
sin guardar el dato en memoria, a pesar de haber realizado o no cambios en los dígitos.
Pulsando las dos teclas PROG a la vez, se accede a la pantalla de programación. En
esta pantalla aparecen 7 dígitos (cuatro enteros y tres decimales). El valor que hay que
introducir es el de impulsos por litro marcado en la etiqueta del COVOL o Turbina.
Para ello, pulsando la tecla marcada con la flecha hacia arriba, incrementará el dígito
intermitente. Al llegar a nueve pasa de nuevo a cero.
Con la tecla marcada con la flecha hacia la izquierda, pasamos al siguiente dígito. Si
estamos en el séptimo dígito, pulsando esta tecla, volvemos al primer dígito.
Cuando tengamos en pantalla los impulsos por litro deseados, pulsando de nuevo las dos
teclas PROG, el dato pasará a la memoria del equipo y aparecerá la pantalla de
selección de unidades.
