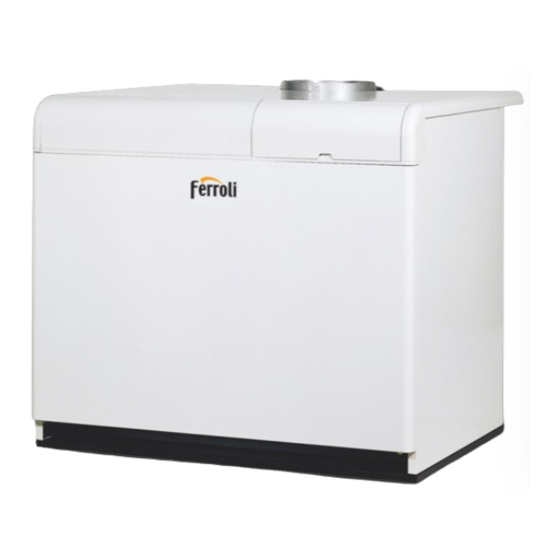

Caldera de hierro fundido a gas para calefacción con encendido y control de llama electrónicos
Ocultar thumbs
Ver también para PEGASUS F3 N 2S:
- Instrucciones de uso, instalación y mantenimiento (80 páginas)
Manuales relacionados para Ferroli PEGASUS F3 N 2S
Resumen de contenidos para Ferroli PEGASUS F3 N 2S
- Página 1 PEGASUS F3 N 2S caldera de hierro fundido a gas para calefacción con encendido y control de llama electrónicos INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO...
- Página 2 Pegasus F3 N 2S • Leer atentamente las advertencias contenidas en este libro de instruccio- • En caso de avería y/o mal funciona- nes ya que proporcionan importantes miento del aparato, desconectarlo, indicaciones concernientes a la segu- absteniéndose de cualquier intento de ridad de la instalación, al uso y a su...
-
Página 3: Tabla De Contenido
Pegasus F3 N 2S 1. Instrucciones de uso ................4 1.1 Presentación......................4 1.2 Panel portainstrumentos..................4 1.3 Encendido y apagado .....................5 1.4 Regulaciones ......................5 1.5 Mantenimiento......................6 1.6 Anomalías........................6 2. Instalación....................7 2.1 Disposiciones generales ..................7 2.2 Lugar de instalación ....................7 2.3 Conexiones hidráulicas ...................7 2.4 Conexiones de gas....................8... -
Página 4: Instrucciones De Uso
1.1 Presentación Estimado cliente: Le damos las gracias por haber elegido Pegasus F3 N 2S, una caldera de pie FÉRROLI de concepción avanzada, tecnología de vanguardia, elevada fiabilidad y calidad constructiva. Le rogamos lea atentamente el presente manual y consérvelo con cuidado para cualquier futura consulta. -
Página 5: Encendido Y Apagado
Pegasus F3 N 2S 1.3 Encendido y apagado Encendido • Abrir la llave de corte del gas de la caldera. • Cerrar o enchufar el posible interruptor o enchufe de conexión de la caldera. • Posicionar el interruptor “7” sobre la posición 1 (fig. 1). -
Página 6: Mantenimiento
Pegasus F3 N 2S 1.5 Mantenimiento Según las disposiciones vigentes, es obligatorio para el usuario encargar la realización de, al menos, un mantenimiento anual de la instalación térmica por personal cualificado y al menos una verificación bianual de la combustión. Consultar el cap. 3.3 del presente manual para más información. -
Página 7: Instalación
Pegasus F3 N 2S 2. INSTALACIÓN 2.1 Disposiciones generales Este aparato debe se destinado solo al uso para el cual ha sido expresamente diseñado. Este aparato sirve para calentar agua a una temperatura inferior a la de ebullición a presión atmosférica y debe ser conectado a una instalación de calefacción y/o a una instalación de... -
Página 8: Características Del Agua De La Instalación
Pegasus F3 N 2S Se aconseja intercalar, entre la caldera y la instalación de calefacción, Vista posterior válvulas de corte que permitan, si es necesario, aislar al caldera de la instalación. Efectuar la conexión de la caldera de tal modo que sus tubos internos estén libres de tensiones. -
Página 9: Conexiones Eléctricas
Pegasus F3 N 2S 2.5 Conexiones eléctricas Conexión a la red eléctrica La caldera va conectada a una línea eléctrica monofásica, 230 Volt. 50Hz. La seguridad eléctrica del aparato se consigue solamente cuando el mismo está correctamente conectado a una eficaz instalación de toma de tierra ejecutada según lo previsto por las normas vigentes de seguridad. -
Página 10: Conexiones A La Salida De Humos
Pegasus F3 N 2S Los eventuales elementos sensibles de los dispositivos de control y de seguridad de la instalación, sonda de temperatura, presostato, bulbo de termostatos, etc., se deben colocar sobre el tubo de ida dentro de los 40 cm. de la pared posterior de las envolventes de Ida calefacci ó... -
Página 11: Colocación De Los Generadores Por Módulos Y Conexión De Las Salidas De Humos Al Colector
Pegasus F3 N 2S Características del agua de la instalación En presencia de agua con dureza superior a 25ºFr, se recomienda el uso de agua convenientemente tratada, a fin de evitar posibles incrustaciones en la caldera, causadas por aguas duras, o corrosiones, producto de aguas agresivas. - Página 12 Pegasus F3 N 2S fig. 8...
- Página 13 Pegasus F3 N 2S fig. 9...
-
Página 14: Conexionado Eléctrico De Los Generadores Por Módulos
Pegasus F3 N 2S Conexionado eléctrico de los generadores por módulos Cada generador que compone el grupo modular esta provisto de un precableado, tanto en lo que concierne a las regulaciones como para las seguridades; puede por lo tanto funcionar también de manera autónoma (ver los esquemas eléctricos del párrafo 4.5). -
Página 15: Sistemas De Aplicación
Pegasus F3 N 2S Sistemas de aplicación A continuación se describen los 2 sistemas de aplicación Sistema 1: 4 generadores modulares sin producción de agua caliente sanitaria. Aplicación Calefacción directa con un máximo de 4 generadores modulares. W6050C fig. 11a W6050C fig. - Página 16 Pegasus F3 N 2S Sistema 2: 4 generadores modulares con producción de agua caliente sanitaria Aplicación Calefacción directa con un máximo de 4 generadores modulares y producción de agua caliente sanitaria por medio de válvula de tres vías. W6050C fig. 12a W6050C fig.
-
Página 17: Cuadro De Mando Y Control Para Generadores Por Módulos En Secuencia (Opcional)
Con el fin de hacer más cómoda y funcional la conexión eléctrica entre el regulador de secuencia de cuatro etapas W6050C, los generadores por módulos Pegasus F3 N 2S y los varios componentes de la instalación, hemos realizado un cuadro de mando y control para centrales térmicas. -
Página 18: Uso Y Mantenimiento
Regulación de la presión del gas en el quemador Las calderas Pegasus F3 N 2S están construidas para funcionar a gas Natural (G20) o a G.L.P. Propano (31). La prueba y el tarado de la presión se ha efectuado en fábrica. - Página 19 Pegasus F3 N 2S De gas Natural a gas G.L.P. 1 Sustituir los inyectores del quemador principal y del inyector piloto, colocando los inyectores indicados en la tabla de datos técnicos del cap. 4.3. 2 Quitar de la válvula de gas el pequeño tapón 3 (fig. 14), atornillar sobre la válvula el regulador “STEP”...
- Página 20 Pegasus F3 N 2S Apertura del capuchón de protección Disminuye Válvula Honeywell Aumenta VR 4601 QB VR 4611 QB fig. 14 Leyenda de componentes principales Toma de presión de la válvula Regulador “STEP” de encendido para G.L.P. Tapón Capuchón de protección Tornillo de regulación de la presión para la potencia máxima...
-
Página 21: Puesta En Marcha
Pegasus F3 N 2S 3.2 Puesta en marcha La puesta en marcha debe ser efectuada por Personal Cualificado. Las operaciones y las verificaciones abajo indicadas se deben hacer en el primer encendido, y después de todas las operaciones de mantenimiento que hayan conllevado la desconexión de los aparatos o una intervención sobre órganos de seguridad o partes de la caldera. -
Página 22: Mantenimiento
• Las bombas de circulación no deben estar bloqueadas. Dispositivos de seguridad La caldera Pegasus F3 N 2S está equipadas con dispositivos que garantizan la seguridad en caso de anomalías de funcionamiento. Limitador de temperatura (termostato de seguridad) de rearme manual La función de este dispositivo es la de evitar que la temperatura del agua de la instalación supere el... -
Página 23: Apertura Del Panel Anterior
Pegasus F3 N 2S Apertura del panel anterior Para abrir el panel anterior de la caldera, observar lo indicado en la fig. 15. Antes de efectuar cualquier operación en el inte- rior de la caldera, desconectar la alimentación eléctrica y cerrar la llave de corte del gas. -
Página 24: Desmontaje Y Limpieza Del Grupo De Quemadores
Pegasus F3 N 2S Desmontaje y limpieza del grupo de quemadores Para quitar el grupo de quemadores es necesario: • Quitar la corriente y cerrar la llave de corte del gas de la caldera. • Soltar los dos tornillos que sostienen la centralita electrónica de control de llama a la válvula de gas (fig. -
Página 25: Grupo De Quemador Piloto
Pegasus F3 N 2S Grupo de quemador piloto 3 ÷ 4 mm Leyenda Puerta cámara de combustión fig. 21 Puerta mirilla Quemador piloto Electrodo de encendido Electrodo de ionización Inyector piloto Tubo de alimentación de gas Limpieza de la caldera y de la chimenea (fi g. 22) Para una buena limpieza de la caldera se necesita: •... -
Página 26: Resolución De Problemas
Pegasus F3 N 2S 3.4 Resolución de problemas Anomalía Causa y solución Después de varios intentos de encendido, la centralita electrónica bloquea la caldera. Inyector del quemador piloto sucio - Limpiar con aire comprimido. Comprobar que llega gas a la caldera regularmente y que los tubos estén bien purgados de aire. - Página 27 Pegasus F3 N 2S Explosiones en el quemador. Retardo en el encendido. Comprobar que la presión del gas sea suficiente y que el cuerpo de la caldera no esté sucio. El termostato de regulación conecta con una perdida de temperatura demasiado elevada.
-
Página 28: Características Y Datos Técnicos
Pegasus F3 N 2S 4 CARACTERISTICAS Y DATOS TÉCNICOS 4.1 Dimensiones y conexiones Vista anterior Vista anterior Vista posterior Vista lateral fig. 23 Tipo y modelo Retorno Entrada calefacción calefacción Pegasus F3 N 119 2S 1050 2” 2” 1” Pegasus F3 N 136 2S... -
Página 29: Vista General Y Componentes Principales
Pegasus F3 N 2S 4.2 Vista general y componentes principales fig. 24 Legenda Mando “0 - 1 - TEST” Termostato de regulación de 2ª etapa Pulsador de rearme de la centralita electrónica Tapón Termohidrómetro Tapón Termostato de seguridad Posición para el montaje de una centralita electrónica Toma de muestras en la cámara de humos... -
Página 30: Tabla De Datos Técnicos
Pegasus F3 N 2S 4.3 Tabla de datos técnicos... -
Página 31: Diagramas
Pegasus F3 N 2S 4.4 Diagramas Perdida de carga 6 7 8 9 10 Caudal m fig. 25... -
Página 32: Esquemas Eléctricos
Pegasus F3 N 2S 4.5 Esquemas eléctricos Esquema eléctrico de conexión para los modelos 119 y 136 fig. 14a Leyenda Electrodo de encendido Presostato de agua Bomba de calefacción (no suministrada) Presostato de gas Válvula de gas Pulsador de rearme con indicador luminoso... - Página 33 Pegasus F3 N 2S Esquema eléctrico de principio para los modelos 119 y 136 fig. 14b Leyenda Electrodo de encendido Presostato de agua Bomba de calefacción (no suministrada) Presostato de gas Válvula de gas Pulsador de rearme con indicador luminoso...
- Página 34 Pegasus F3 N 2S Esquema eléctrico de conexión para los modelos 153, 170, 187, 221, 255 y 289 fig. 14c Leyenda Electrodo de encendido Presostato de agua Bomba de calefacción (no suministrada) Presostato de gas Válvula de gas Pulsador de rearme con indicador luminoso...
- Página 35 Pegasus F3 N 2S Esquema eléctrico de principio para los modelos 153, 170, 187, 221, 255 y 289 fig. 14d Leyenda Electrodo de encendido Presostato de agua Bomba de calefacción (no suministrada) Presostato de gas Válvula de gas Pulsador de rearme con indicador luminoso...
